AFPM系列消防设备电源监控模块

      AFPM 系列（二总线）消防设备电源监控模块，能够实时监控交流电源的状态，并在其发生故障时及时发出故障报警信号。AFPM 系列（二总线）消防设备电源监控模块包块主模块和从模块两部分。主模块是指 AFPM3 系列产品，从模块则包括 AFPM/D、AFPM/T 系列产品。

1.1AFPM3 系列产品概述

      AFPM3 系列三相监控传感器（监控主模块）（以下简称模块）能够采集被监控设备交流电源的电压值、电流值，并通过二总线通讯上传到监控器（监控主机）（以下称监控主机），模块可以判断被监控电源的电压、电流状态，如过压、欠压、错相、过流等状态，数据经监控主机分析处理后可以指示相应电源故障类型，并   发出光报警信号。

1.2AFPM/D、AFPM/T 系列产品概述

      AFPM/D、AFPM/T 系列三相监控传感器（监控从模块）（以下简称从模块）能够采集被监控设备交流电源的电压值、电流值，并通过通讯上传到主模块，主模块通过二总线上传到监控主机，模块可以判断被监控电    源的电压、电流状态，如过压、欠压、错相、过流等状态，数据经监控主机分析处理后可以指示相应电源故   障类型，并发出光报警信号。



2型号说明

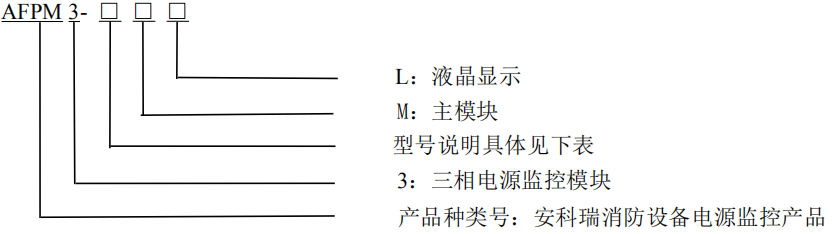

主模块：

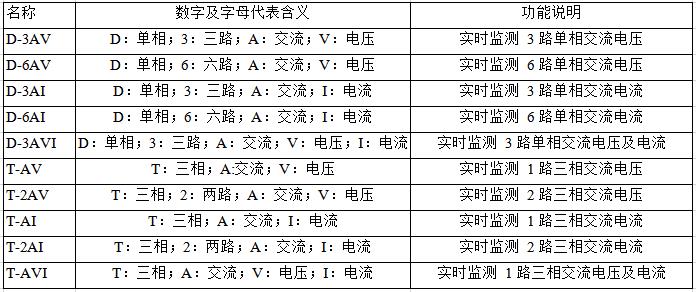

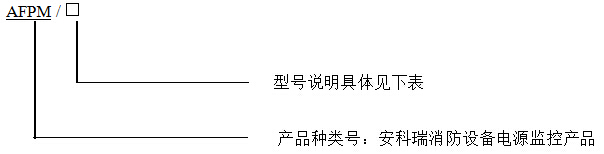

从模块：

3技术参数

3.1AFPM3 系列

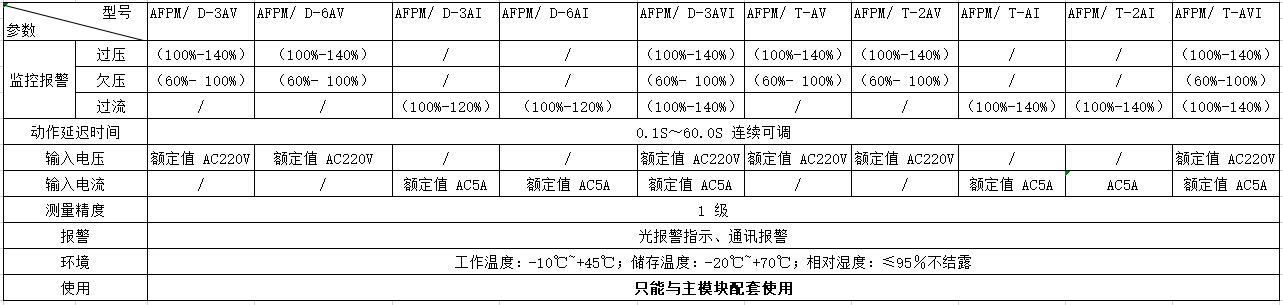

3.2AFPM/D、AFPM/T 系列

4产品外形

4.1产品尺寸

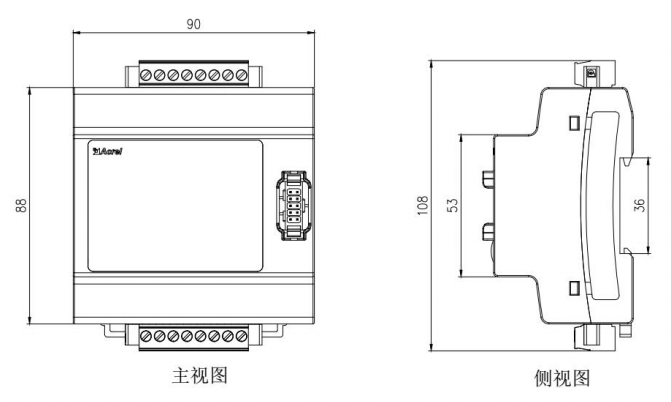

4.1.1AFPM3 系列产品尺寸（单位：mm）

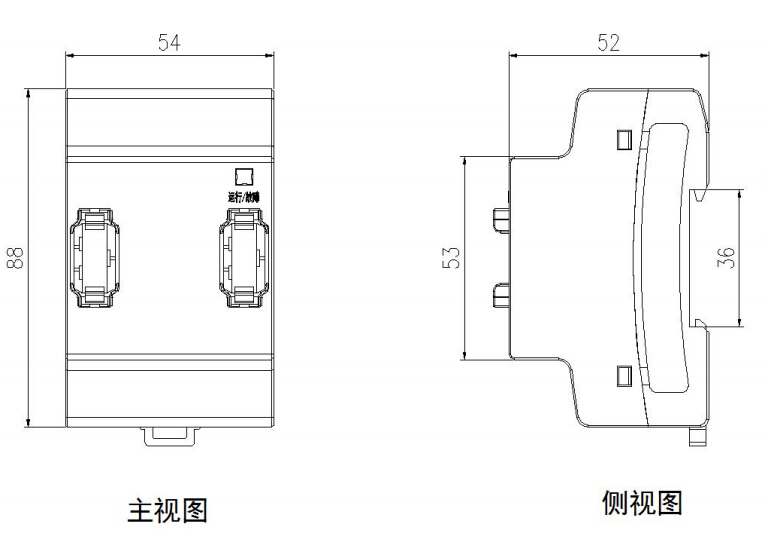

4.1.2AFPM/D、AFPM/T 系列产品尺寸（单位：mm）

4.2安装方式

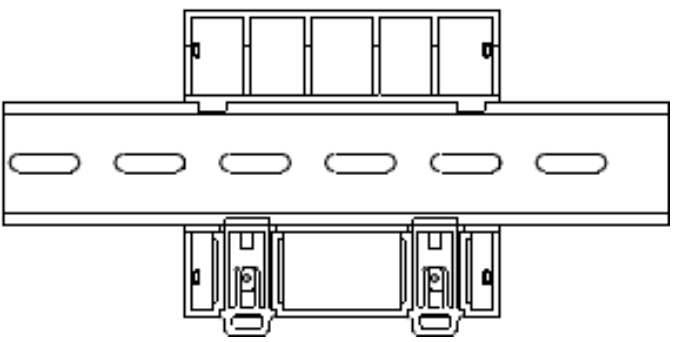

      将此传感器安装在标准导轨（35mm 导轨）上即可，并用固定端子将其固定。

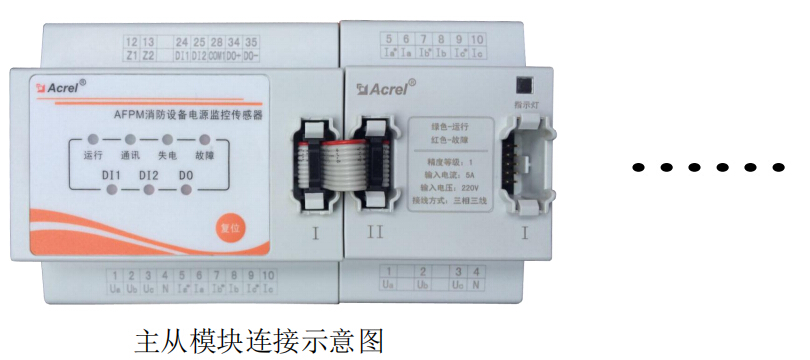

      主从模块利用软排线进行连接，单个主模块后可连接 14 个从模块。
