安全用电监管云平台安全用电管理云平台

安全用电管理云平台体验网址：http://safe.acrelcloud.cn 用户名：acrel002 密码：无

1.概述

随着社会经济的迅速发展，建筑电气火灾发生的频率也呈上升势头，给国家财产和人民的生命安全造成的损失与日俱增，据统计，电气隐患是引发建筑火灾的首要因素。

安科瑞电气推出的安全用电管理云平台采用自主研发的剩余电流互感器、温度传感器、电气火灾探测器，对引发电气火灾的主要因素（导线温度、电流和剩余电流）进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时推送给企业管理人员，指导企业实现第一时间的排查和治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的。

用户可以利用PC网页、手机APP、微信小程序、微信公众号等多种方式实现对平台的访问，查询包括系统信息、实时数据、报警记录等在内的各种信息，使用方便。利用该系统为用户提供的低成本专业服务，能有效提升企业的消防安全管理和电气设备安全水平，有效防范重大恶性火灾财产损失、尤其是重大恶性人员伤亡责任事故的发生。

2.应用场所

本平台适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，也适用于市场、门店等小微场所，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。

3.系统架构

本平台的整体结构如图所示：

4.系统功能

5.产品选型

序号	名称	型号、规格	单位	备注
1	ARCM300D-Z -4G/NB	①　实时监测1路单相回路的剩余电流、2路温度、单相电流、电压、功率、电能等电参量，联动输入输出、RS485通讯。 ②　支持4G/NB等多种无线上传方案； ③　仪表需要配置SIM卡，SIM卡我司不提供；注：设备包含1个剩余电流互感器，1个电流传感器和2个温度传感器。	套	单相
2	ARCM300-ZD -4G/NB	实时监1路单相剩余电流、2路温度、电流、电压、功率、电能等电参量，开关量输入、继电器输出、电压电流不平衡、需量、电压相序检测、 RS485通讯；支持4G/NB等多种无线上传方案，支持断电报警上传功能；仪表需要配置SIM卡，SIM卡我司不提供。	套	单相
3	ARCM300-J1 -4G/NB	实时监测一路剩余电流、四路温度，开关量输入、继电器输出，RS485通讯，GPRS无线通讯；支持4G/NB等多种无线上传方案，支持断电报警上传功能；仪表需要配置SIM卡，SIM卡我司不提供。	只	三相
4	ARCM300-Z -4G/NB	实时监测一路三相剩余电流、四路温度、电流、电压、功率、电能等电参量，开关量输入、继电器输出、2～31次电压、电流谐波分析、电压电流不平衡、需量、电压相序检测、 RS485通讯；支持4G/NB等多种无线上传方案，支持断电报警上传功能；仪表需要配置SIM卡，SIM卡我司不提供。	套	三相
5	ARCM300T-Z -4G/NB	①　实时监测1路三相回路的剩余电流、四路温度、电流、电压、功率、电能等电参量，遥信输入、遥信输出、2～63电压、电流谐波分析、基波功率检测、谐波功率检测、电压电流不平衡、需量、电压相序检测、RS485通讯； ②　支持4G/NB等多种无线上传方案； ③　仪表需要配置SIM卡，SIM卡我司不提供。注：电流互感器和漏电流规格根据现场回路电流大小选择。电流互感器二次输入信号规格为5A。	套	三相
6	无线传输模块 AF-GSM400-4G	下行485上行4G，内嵌TCP/IP协议，内置看门狗，性能稳定，需加SIM卡，SIM卡甲供	只	安科瑞

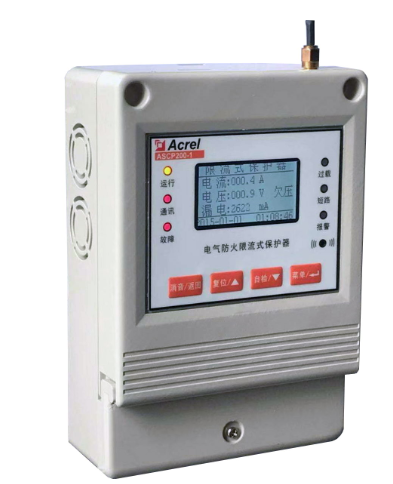

7	灭弧式保护器 ASCP200-1	可实现短路限流灭弧保护、过载限流保护、内部超温限流保护、过欠压保护、漏电监测、线缆温度监测等功能，1路RS485通讯吗，1路GPRS无线通讯，额定电流为0-63A，额定电流菜单可设。	只	安科瑞

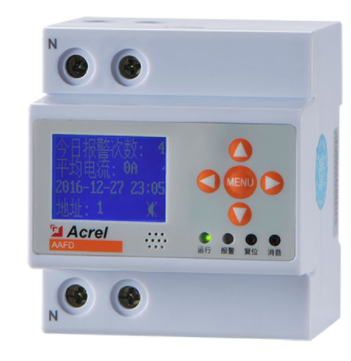

8	故障电弧探测器AAFD-40	检测线路的故障电弧、1路继电器输出、485通讯、导轨式安装、液晶显示；适用额定电流检测范围：0-40A	只	安科瑞
