DJSF1352壁挂式直流电能表

一. 概述
      DJSF1352 型电子式直流电能表采用液晶显示，具有 RS485 功能可与微机进行数据交换。适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼   宇自动化等现代供配直流电系统。
      产品由测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能测量、数据处理、实时监测、  LCD 显示功能。本电表符合 Q/GDW1825-2013 直流电能表技术规范、GB/T29318-2012 电动汽车非车载充电电能计量、Q/GDW364-2009 单相智能电能表技术规范相关技术要求。
      DJSF1352 产品功能丰富，可满足多种应用需求。主要功能如下：
      具有正向，反向电能量计量功能，组合电能=正向+反向；
      电压、电流、功率测量；
      上 12 个月结算功能；
      具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于 5 分钟， 在零点前后十分钟内不准校时，每天只允许校时一次；
      具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动转换，每套费率时段全年至少可设两个时区，24 小时内至少可以设 8 个时段，时段间隔为 15 分钟，时段可跨零点设置；
      调制红外通讯接口和 RS-485 通讯接口，采用 DL/T645-2007 通讯协议和 Modbus-RTU 协议，RS485 的通讯速率可在 1200bps、2400bps、4800bps、9600bps、19200bps 设置，调制红外固定为 1200bps。

二. 主要技术参数

      准确度等级：1 级
      额定电压(Un)： 100V 、350V 、500V 、750V、1000V 等
      标定电流 DC(外附分流器)：分流器 0-75mV，霍尔元件 0-20mA、0-5V 等。
      脉冲常数：以实际铭牌标注为准

三. 安装使用
3.1外观尺寸
      电能表应安装在室内使用，安装电能表的底板应放在坚固耐火的墙上，建议安装高度为 1.8m 左右。空气中无腐蚀性气体。电表上部有挂钩螺钉孔用 M4 挂钩螺钉，电表下部有 2 个安装孔用 M5*35 自攻螺钉固定在接线板上(下图)。（单位：mm）

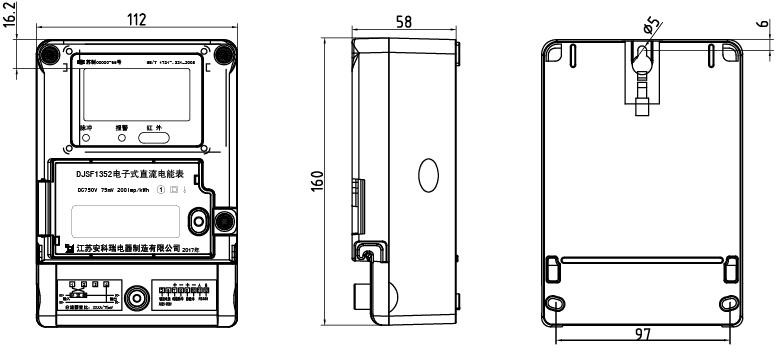

图 1 外观尺寸

3.2端子接线图
      电能表应按照接线端盒上的接线图进行接线，建议用铜线或铜接线头引入。

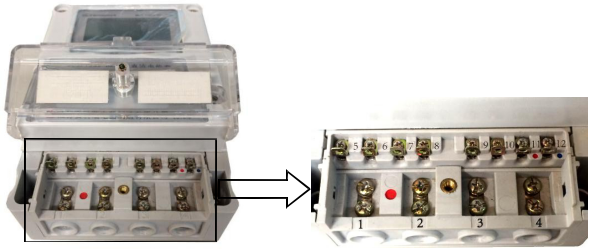

图 2 端子接线图

      外置分流器接线图如下图所示：

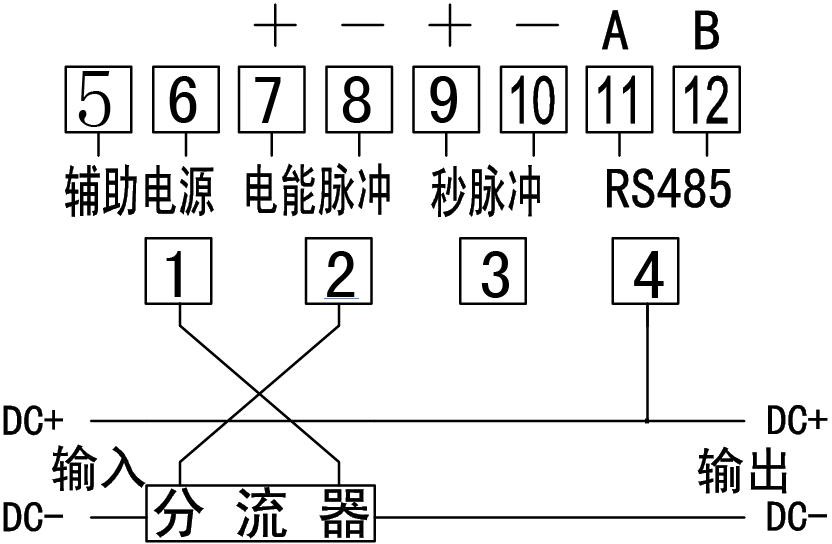

图 4 分流器接线图（应用 1）

图 5 分流器接线图（应用 2）

      注：当电压和电流信号全为正或负值时，功率将表示为正，计量正向电能；当电压和电流信号一正一   负时，功率将表示为负，计量反向电能。
5.3注意事项
      电表应安装在牢固、耐火、不易震动的地方，安装后的电表应垂直不倾斜。不要私自安装电表，要按   照接线图正确接线，否则可能会因电压过高而烧坏电表。接线式要注意因接触不良和进出线太细而引起的   打火和烧坏。注意电表量程，不要超过其范围，否则可能因电流负载过大而烧坏电表。
      辅助电源：供电电压，DC20-60V 或 AC85V-265V 可选
