AcrelCloud3200远程预付费云平台
Acrelcloud-3200远程预付费系统云平台体验网址：http://cloud.acrel.cn/ 用户名：acrel 密码：123456
1、概述
对于分布不同省、地市或同地市不同区域的连锁商业、集团、百货、门店、物业、院校等业务分散，要求集中管理、线上支付，低额提醒、欠费告警。但常规的本地插卡付费、本地预付费并不能完全满足客户管理需求，预付费云平台应运而生。AcrelCloud-3200水电预付费云平台无缝集成商业、物业公司、集团企业、院校等分散布置的安科瑞DDSY/ADF系列电子式预付费电能表、阀控智能水表等，提供微信、支付宝、银联等可选的在线支付方式，大大方便了用户充值、圈存，提供预警和充值、退费、电能消耗等记录查询，方便用户和管理方的数据统计和财务分析，提供先交费后使用的管控机制，大大降低了管理部门的收费成本。
2、应用场所
(一)分布式商业
(二)连锁门店
(三)物业管理企业
(四)分布式企业
(五)多分支院校
(六)智慧社区
3、系统特点
(1)项目托管，免现场安装：项目现场可以省去配置预付费服务器、安装数据库、短信猫等一系列工作。不但可以省去很多硬件成本，还能大大减少调试和维护成本。
(2)远程抄表，远程售电：抄表信息通过网关实时上传到云平台，快速便捷，免去人工抄表;财务集中管理，电量实时下发，并比对充值次数防止作弊;支持一户一电价，一户一水价。
(3)云端部署，集团式预付费：系统软件升级维护不再收到客户网络环境的困扰，云端统一部署，升级方便快速;客户不需要安装客户端。
(4)金额预警：金额不足或金额欠费提醒、电表充值到账提醒，都可及时短信通知商户。
(5)远程控制：可对任意一块电表执行远程拉闸或保电等一系列远程控制、参数设置等操作，方便管理。
(6)系统规模：接入表不受数量、地域限制，一个账户可以管理多个项目，系统设计容量超过十万个计量点。
(7)能耗分析：用户和管理员都可查询预付费表或管控表每天的用能状况;可提供能耗分析+财务轨迹一体式综合管理报表，包含用户表的能耗、财务数据、能耗和财务的期初期末值等数据。
(8)手机APP，在线支付：业主可以通过登录手机APP进行购电，购水和查询用能操作。
(9)访问方式不受限：系统将可以通过PC浏览器、平板、手机APP访问和在线支付无人值守。
(10)提供暖表/冷热表系统模块：系统可接入冷热表(暖表/能量表)进行抄表，提供相应的报表。
(11)权限管理更科学：账户与项目挂钩，每个物业环境的财务数据互相独立;角色设置与账户设置分离;集团总部用户可访问多个项目。
(12)统一第三方接口API：提供统一的第三方API或SDK开发接口，第三方平台可选择数据接入或完全接管。
(13)电站电能管理：提供变电所或楼层、大楼总表的远程自动抄表，以及相关能耗分析报表的功能。
(14)水表预付费系统：提供与预付费电表相类似的所有售水相关功能，预付水量用完自动关阀，如远程售水、水耗报表、远程开关阀等，并与电表集成一体化系统。
(15)数据安全：公网传输数据采用AES加密算法，秘钥分发机制，等保障数据安全。
(16)学生宿舍环境：在学生宿舍环境下的定时时间通断控制、恶性负载控制、基础免费电量、费控和强控等。
4、系统硬件结构

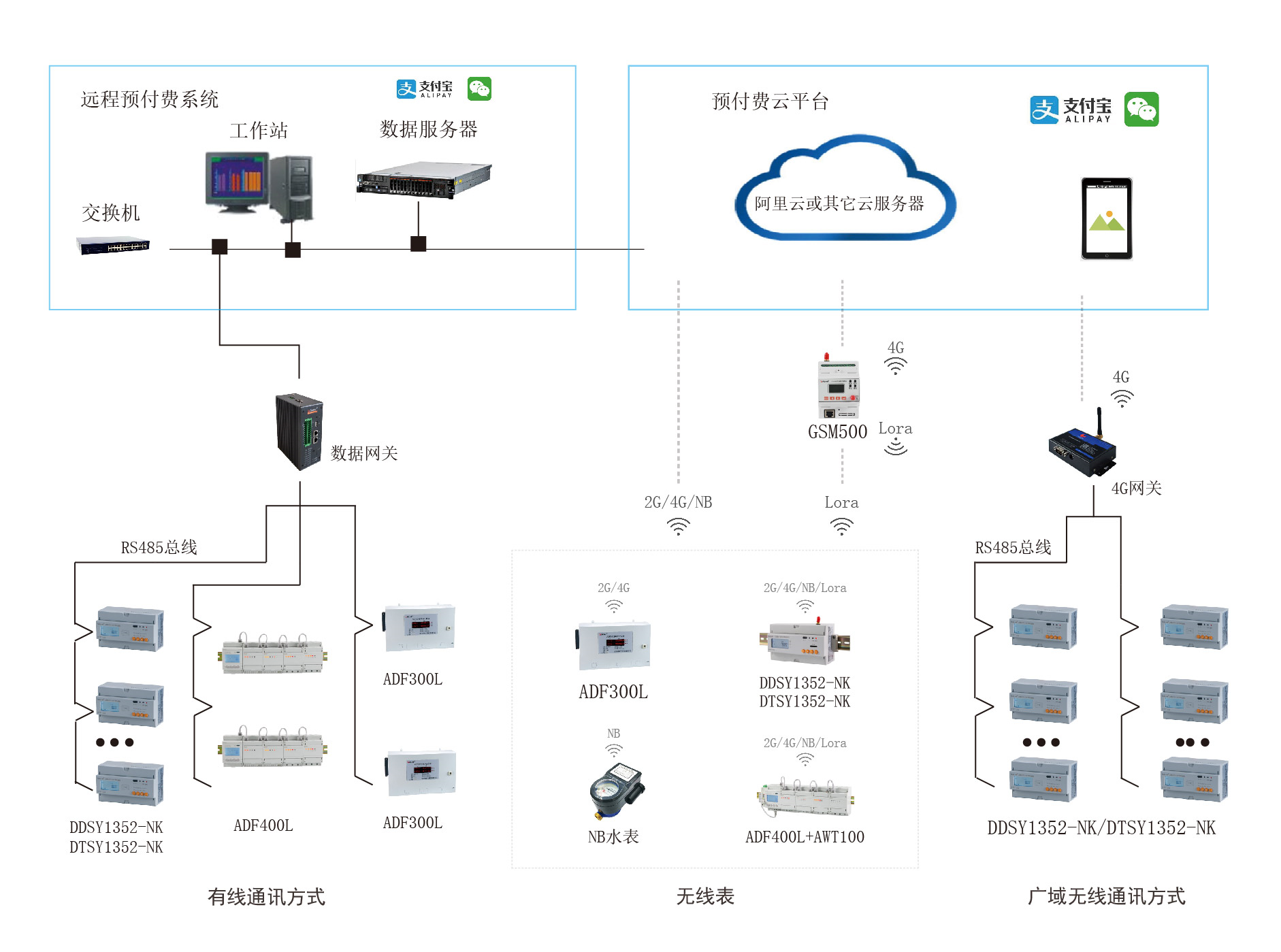

底层为数据采集层，中间层为网络传输层和数据中心层，上层是客户端层。如图所示。
接线方式如图所示：
本项目设计的预付费云平台，由安科瑞品牌三相预付费电能表DTSY1352-NK/单相预付费电能表DDSY1352-NK/多用户预付费计量箱ADF300，数据网关、RS—485总线(局域网或LORA局域网)、公网、云服务器、系统管理网站及预付费APP组成。
其他可配置预付费电表型号包括如ADM100(学生宿舍)。
水表型号可配置积成电子、埃美柯或者连利电子的远传阀控水表。
计量控制独立：电表内对应于各用户单元的计量单元独立，保证计量准确性：控制单元独立，保证控制可靠性。
通信管理分离：通过内嵌操作系统的通信管理机来实现对电表数据的信息采集，使信息采集分层实施，保证数据采集的实时性。
符合预付费要求：电能预付费，可免去人工抄表、收费等繁琐工作，管理方便、轻松。
4.1 预付费电能计量仪表DDSY1352-NK主要技术指标
)/yb2014/common/upload/2018/08/21/11114m4.png)
)/yb2014/common/upload/2018/08/21/11123dk.png)
4.2 多用户计量箱ADF300的主要技术指标
)/yb2014/common/upload/2018/08/21/11144xk.jpg)
)/yb2014/common/upload/2018/08/21/11157hb.jpg)
4.3 系统组网方案
5、系统软件结构
)/yb2014/common/upload/2018/08/21/11315th.jpg)
系统简单使用流程图
5.1集中抄表数据流程
)/yb2014/common/upload/2018/08/21/11344x3.jpg)
5.2开户、售电、遥控等操作数据流程
)/yb2014/common/upload/2018/08/21/1141mq.jpg)
5.3集抄服务程序
集中抄表服务程序中集成了短信报警和充值到账提醒功能，能将电费金额预警和欠费预警短信自动发送给用户。
系统默认半小时对所有表进行一次远程集中抄表。
)/yb2014/common/upload/2018/08/21/11435ok.png)
)/yb2014/common/upload/2018/08/21/114589a.jpg)
5.4远程预付费电能管理系统
)/yb2014/common/upload/2018/08/21/11512a0.png)
)/yb2014/common/upload/2018/08/21/1152308.png)
)/yb2014/common/upload/2018/08/21/11537dq.png)
)/yb2014/common/upload/2018/08/21/1162ge.jpg)
系统针对商铺开户不仅支持一户一表，也支持一户挂多表的需要;同时支持和解决了项目改造后新老表切换时，老表金额转入的问题;支持峰谷电价，支持一表一电价;可对单表设置功率过载的阈值，也支持设置单表金额报警的两级阈值。
)/yb2014/common/upload/2018/08/21/11629kr.jpg)
批量远程操作场景中，系统提供了多项功能，针对开户、报警1、报警2、欠费、未开户、失联状态都有不同的颜色显示：
)/yb2014/common/upload/2018/08/21/11658tc.jpg)
1.电价下发;2.设置下发;3.保电(强制合闸);4.恢复预付费(欠费自动跳闸);5.拉闸(强制断电);6.抄表导出(导出当前所有表状态为XLS)
)/yb2014/common/upload/2018/08/21/11726w5.jpg)
如图，可查询单表历史抄表记录，用于对历史抄表记录进行追溯。
系统还提供了多个报表以供查询，分别是日/月/年财务销售统计报表、失联表/通讯管理机查询报表、能耗查询报表、实时报警/历史报警查询报表。
)/yb2014/common/upload/2018/08/21/1181933.jpg)
5.5预付费APP
系统支持集成在线购电和查询手机网站，但需客户提供1.企业资质的支付宝账户和支付协议或银联在线支付协议，2.网址域名和固定的服务器空间。
具体要求可联系安科瑞软件部徐宇雷。要做支付的硬性条件较为繁琐。
)/yb2014/common/upload/2018/08/21/11848lc.png)
5.6 付费方式
5.6.1.大家可以拿出手机，访问手机网站：
输入网址：http://cloud.acrel.cn/，云时代Acrelcloud-3200远程预付费系统云平台体验网址：http://cloud.acrel.cn/ 用户名：acrel 密码：123456
该图示意了在线支付请求的业务流程。
)/yb2014/common/upload/2018/08/21/11920jc.jpg)
5.6.2.扫描二维码微信公众号，在公众号的菜单下找到“自助购电”进行体验，登录后可查看我司宿舍的真实用电数据和体验微信支付购电。
)/yb2014/common/upload/2018/08/21/111024s0.jpg)
5.6.3.使用支付宝扫描支付宝生活号，使用支付宝进行在线支付购电。
)/yb2014/common/upload/2018/08/21/111041jr.jpg)
)/yb2014/common/upload/2018/08/21/111140cj.jpg)
)/yb2014/common/upload/2018/08/21/111217fw.jpg)
)/yb2014/common/upload/2018/08/21/1112385y.jpg)
)/yb2014/common/upload/2018/08/21/111311ay.jpg)
选择查询时间段，可查询时间段内用户表每天的抄表值和用电量。
)/yb2014/common/upload/2018/08/21/111331bv.jpg)
)/yb2014/common/upload/2018/08/21/1113491y.jpg)
如何申请开通微信支付功能?
1)成为已认证的服务号
2)通过审核后，商家需要一次性签署两份合同：《微信公众平台商户功能服务协议》和《微信支付协议》。
3)拥有服务器空间和域名(有官方网站或官方手机网站也可以)域名是已经经过ICP备案的。
4)远程预付费系统服务器所处的环境拥有公网固定IP。
5)与CHINAPAY的交易调试完成后，即可开通使用网上银行卡支付功能。
网站如何接入支付宝：
1)注册企业支付宝帐号
2)实名认证
提供公司相关证件进行实名认证，提交后，通过了会收到通知邮件。
3)选择产品、签约
选择产品、费率后，时行签约申请，通过后会收到通知邮件。
6、远程预付费系统的意义及收益
传统的IC卡预付费售电管理系统实现了先交费后用电的管理模式，但由于抄收电表数据依赖于购电卡，用户用电数据滞后于发生时间，不仅需要人工抄表，也无法有效进行用电管理、监控和实时控制。
利用远程预付费电能管理系统，无需IC卡，可以实现计算机远程集中抄表、实时监控、远程充值和远程控制，再通过预警信息和短信通知，物管部门即可完成整个抄表、收费、控制和核查工作，实现高度信息化和自动化，大大提高用电营销管理效率和水平，节约人力物力的同时，也提高了经济效益，同时还具有防信息泄露防窃电的安全功能。
7、系统部署环境
为正确地运行安科瑞预付费售电管理系统,将系统性能发挥到好的水平。推荐以下配置：
(1)服务器配置:双核处理器3.0及以上,8G内存,300GB以上的可用磁盘空间。有硬盘热备份,确保数据安全。
(2)配套仪表:DDSY1352单相电子式预付费电能表、DTSY三相电子式预付费电能表、ADF300系列多用户计量箱、ADM100、ADF100、ACR/PZ系列电能计量仪表。
(3)LQ1600K打印机或其他打印机(票据打印机)。
(4)显示器分辨率: (根据显示器大小设定)。
软件环境：
工作站操作系统：中文WINDOWS 7 ,WINDOWS 2008
服务器操作系统： WINDOWS 2008 WINDOWS 2012
数据库系统：MYSQL 5.0以上，RedisWin 64位
