DTSD1352-6S1D导轨式多回路电力仪表

详情请咨询：吴玲霞 18860995182（微信同号）

1概述

DTSD1352 - 6S1D系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量，可同时接入六个三相回路、一个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。

2产品型号规格

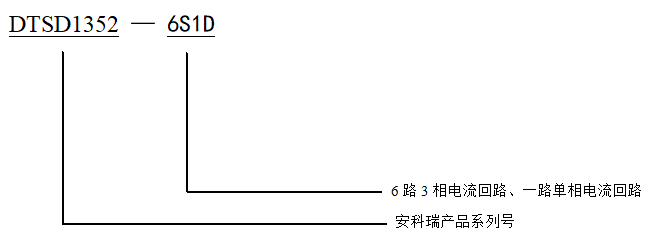

2.1主体模块命名规则

注: 建议AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置与一次侧互感器的间距保持在1米以上。

2.配套互感器规格型号

表1 DTSD1352 - 6S1D配套互感器规格型号

注:建议AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置与一次侧互感器的间距保持在1米以上。

3产品功能及技术参数

3.1产品功能

具体功能如下：

² N（1、2、3、4）路三相回路全电参量测量，电流互感器外置；

² 监测三相电压/电流、零序电流、频率；

² 监测三相功率、总功率（有功、无功、视在）；

² 监测三相功率因数、总功率因数；

² 监测电压/电流相角、电压/电流不平衡度；

² 监测电压、电流总谐波及2-31分次谐波；

² 当月和上月的电压、电流、功率值记录；

² 电流、功率需量和实时电流、实时功率需量；

² 200条事件记录，记录DIDO的动作情况；

² 支持过压、过流、断相、DI联动等报警输出；

² 4时区14时段的费率设置；

² 四象限电能，12个月复费率电能统计；

² 31天四象限和复费率电能冻结，正反向电能计量；

² 两路开关量输入、两路开关量输出、RS485通讯、有功脉冲输出（可切换对应回路）。

3.2 主体技术参数

表2 DTSD1352 - 6S1D系列主体技术参数

辅助电源			AC/DC 85～265V；功耗≤10VA；
输入信号	频率		45～65Hz；
	电压		额定值：AC 3×220V/380V；
			过负荷：1.2 倍额定值（连续）；2 倍额定值/1 秒；
			功耗：≤ 0.5VA（每路）；
	电流		额定值：AC 250A、100A；（外置闭口互感器）
			过负荷：1.2 倍额定值（连续）；10倍额定值/1 秒;
			功耗：≤ 0.5VA（每路）；
测量精度			频率0.05Hz、电压电流0.5级、有功电能1级、无功电能2级； 2～31次谐波精度：±1%；
功能	脉冲输出		输出方式：集电极开路的光耦脉冲；
	通讯		RS485接口、Modbus-RTU协议；波特率1200～38400；
	开关量	输入	干接点输入，内置电源；
		输出	输出方式：继电器常开触点输出；触点容量：AC 250V/3A DC 30V/3A；

3.3其他技术参数

表3其他技术参数

4 产品应用之新建5G基站配电解决方案——交流监测

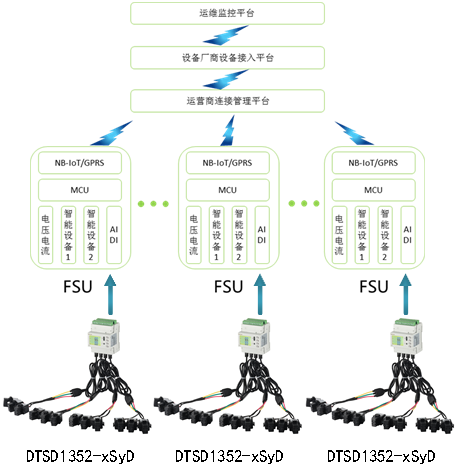

1、组网图

2、配置方案

配置方案			数量	实现功能	备注
仪表		DTSD1352-xSyD	1	检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯、LCD显示等。	DTSD1352-xSyD（x、y为回路数） xS：x个三相回路，需配置三相互感器 yD：y个单相回路，需配置单相互感器通讯协议符合YD/T1363相关要求
互感器	三相互感器	AKH-0.66/Z-15Y	x	三个互感器为一整体，测量三相回路电流额定电流100A，孔径：φ15	三相回路采用三相互感器时
	单相互感器	AKH-0.66/W-20Y	y	单个互感器，测量单相回路电流额定电流250A，孔径：φ20	单相回路采用单相互感器时
	单相互感器	AKH-0.66/W-20Y	3x+y	单个互感器，测量单相回路电流额定电流250A，孔径：φ20	所有回路均采用单相互感器时如配置了AKH-0.66/Z-15Y，则不配置该项

3、应用举例

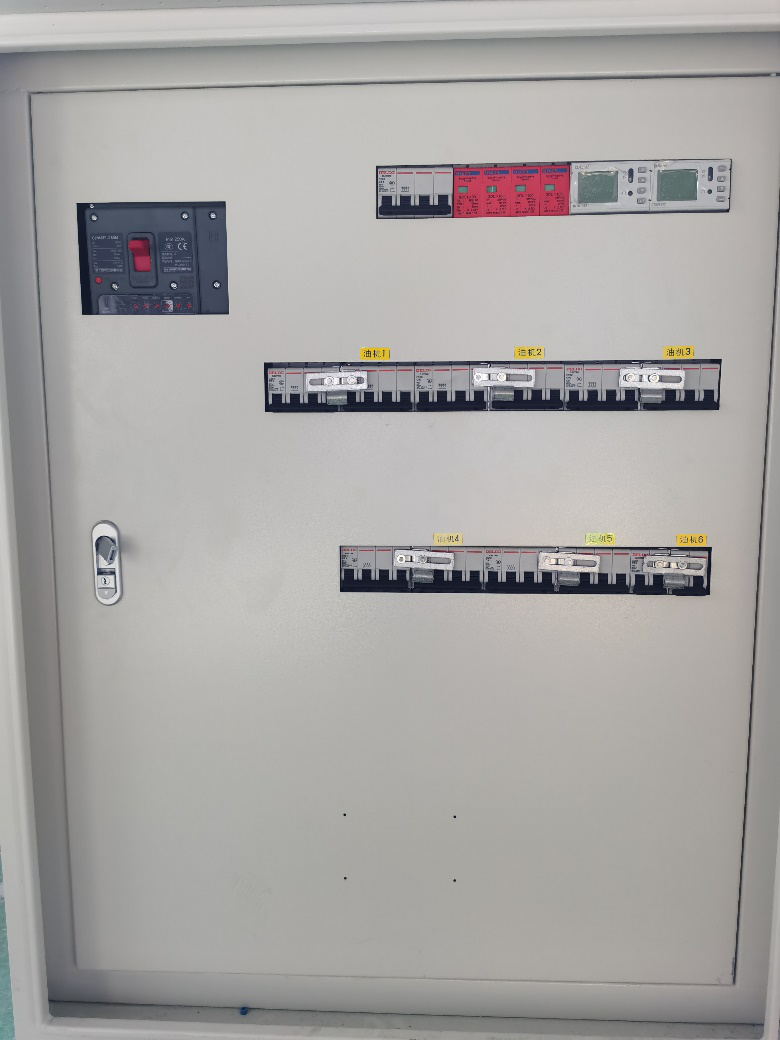

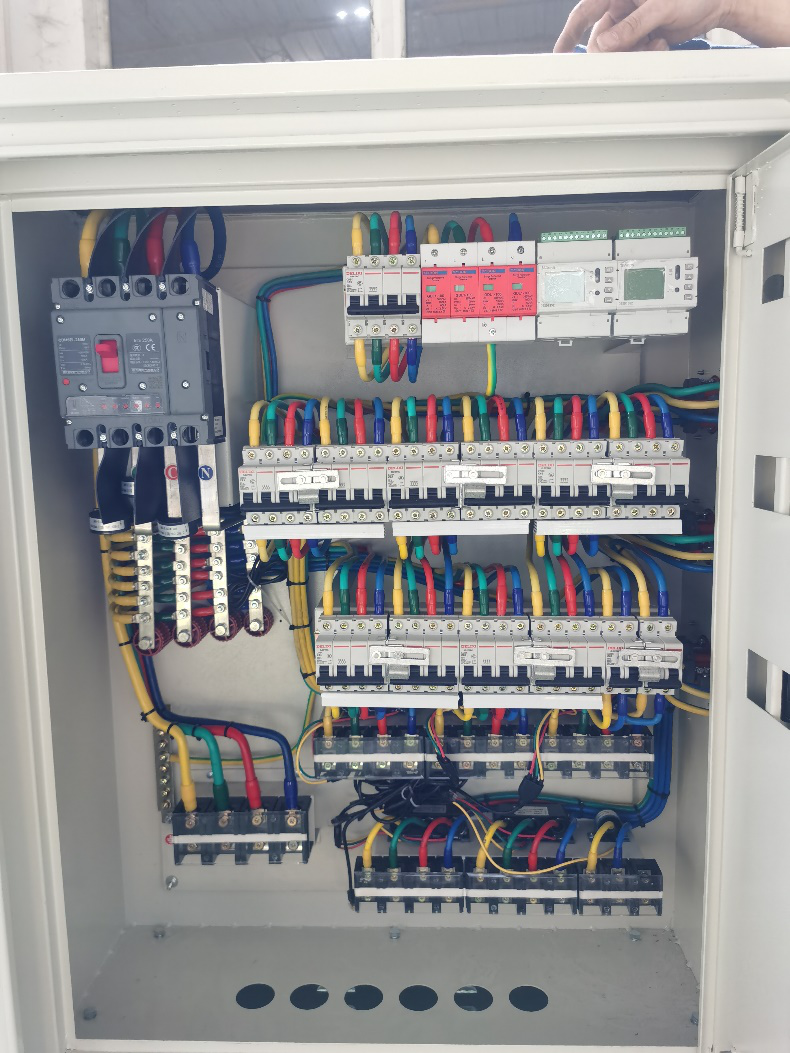

某基站现场使用实例如下：

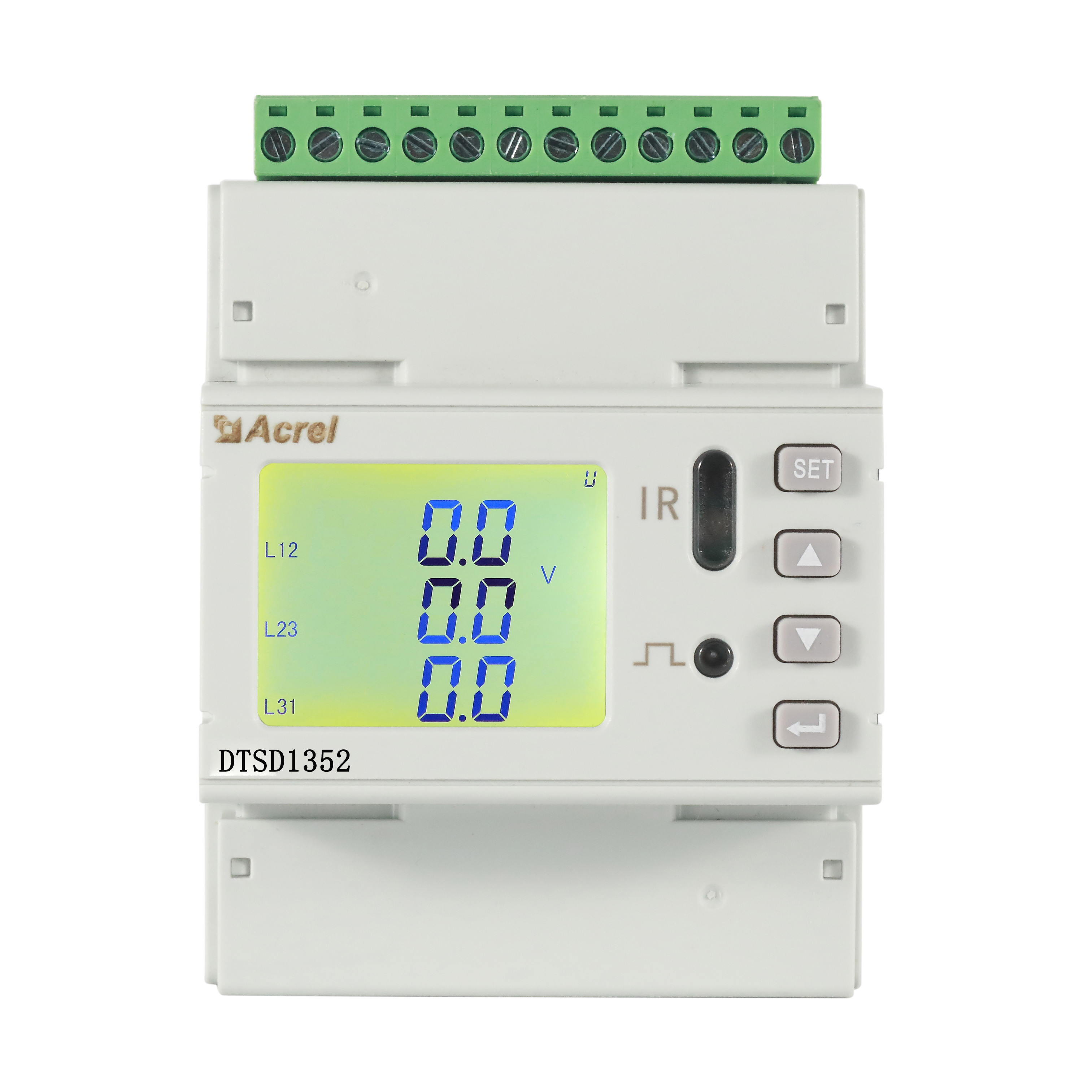

4、产品图片
