ASCP200-20D型电气防火限流式保护器
1 概述
ASCP200-20D电气防火限流式保护器是安科瑞电气专门为了保护低压配电线路中短路、过载等问题研发，单相线路保护，额定电流20A。可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。
ASCP200-20D电气防火限流式保护器可以广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。
2 功能特点
■短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
■过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
■表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
■组网通讯功能。保护器具有1路RS485接口，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。
3 技术参数
4 安装与接线
4.1 外形和尺寸
ASCP200-20D电气防火限流式保护器的外形尺寸如下图所示（单位mm）：
4.2 安装方法
ASCP200-20D电气防火限流式保护器采用DIN35mm导轨安装，可以导轨安装在墙面上，也可以导轨安装固定于具有良好通风散热条件的配电箱内部。
4.3 接线方法

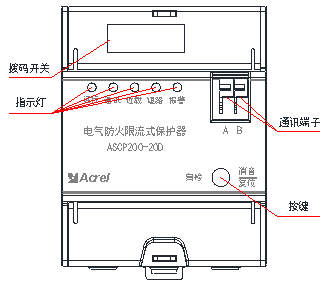

ASCP200-20D电气防火限流式保护器的接线端子如下图所示：
在仪表中，底部端子为强电接线端子，Lin为单相交流220V的L线（火线）进线端子，N为零线端子，Lout为单相交流220V的L线（火线）出线端子。保护器的进出线应根据保护器（或其前端断路器）的额定电流选择合适的线径。
仪表正面端子为弱电信号端子，A、B为RS485通讯端子，推荐采用1~1.5mm2的屏蔽双绞线连接（注：通讯信号端子接入需要区分A、B）。
ASCP200-20D型电气防火限流式保护器的对外接线如下图所示：
保护器最大额定电流20A，一般接在进户开关后方，出线接单个负载；也可以单个保护器后方接多个负载（保证负载额定电流不超过20A）。
保护器可以采用壁挂式箱体集中安装，箱体内置风扇，易于散热。保护器之间可以通过RS485接口通讯组网，组网后可以直接使用有线方式或者加装无线模块用无线方式将数据上传，通讯线缆推荐采用2×1.5mm2的屏蔽双绞线。

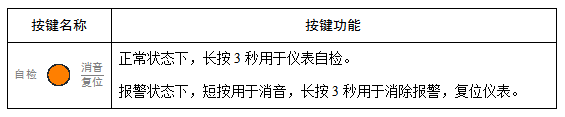

5.3 按键功能说明
5.4 按键操作说明
5.4.1保护器在运行状态下的按键操作说明
（1）进入运行模式。开机后，软件初始化并自检完，在“嘀”的一声后，默认进入运行模式。
（2）手动仪表自检。在系统运行正常情况下，长按按键约3秒，保护器启动自检功能，所有的报警指示灯点亮，蜂鸣器“嘀”的一声，表明保护器功能正常。若自检过程中，某指示灯不亮或者蜂鸣器不响，则可能是硬件有问题，请联系厂家处理。
5.4.2 保护器在报警状态下的按键操作说明
（1）报警消音。在保护器检测到故障时，蜂鸣器发出报警声，短按按键，可消除报警声音。
（2）故障复位。保护器报故障时，在系统故障排除后，需要手动将保护器复位。长按按键约3秒，保护器在“嘀”的一声后，完成复位，故障指示灯熄灭。
5.5 拨码开关操作说明
ASCP200-20D型电气防火限流式保护器参数设置采用拨码开关设置，拨码开关不同区域对应的设置参数定义如下：
拨码开关往下拨为0，往上拨为1。额定电流和波特率参数设置如下表所示。
通讯地址0~63可设，计算方法按照二进制计算，从左到右依次为bit5~bit0，111111为63，计算方法是：25+24+23+22+21+20=63，默认为1。
保护器出厂默认参数为11 01 000001，即仪表的额定电流为20A，波特率为9600，地址为1。客户修改参数时按照上述拨码规则设置。
6 通讯地址
6.1 通讯读写示例
6.1.1读寄存器（功能码：03H或04H）
此功能允许用户获得设备采集与记录的数据及系统参数。主机一次请求的数据个数没有限制，但不能超出定义的地址范围。下面的例子是从地址为01的从机上读1个测量的电流值，其单相电流值的地址为0030H。
从机返回的读取结果为：00A0H，十进制为160，则仪表测量的电流值为160/10=16A。
6.1.2写寄存器（功能码06或10H）
功能码10H允许用户改变多个寄存器的内容，该仪表中可写入参数可用此功能码写入。主机一次最多可以写入16个（32字节）数据。

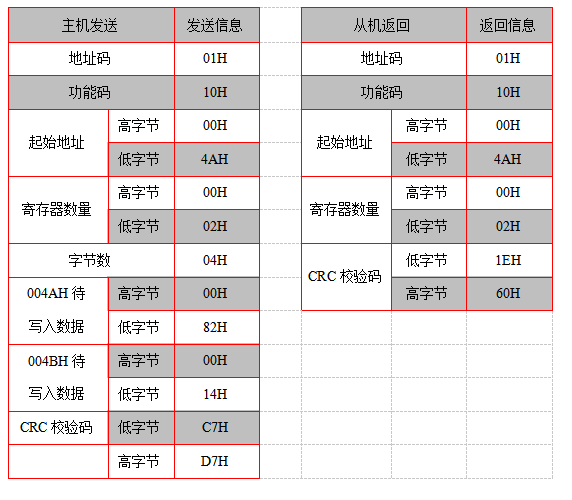

下面的例子是预置地址为01的从机，修改过流报警值和报警时间为130%和20s。
6.2 Modbus地址表
注：ASCP200-20D寄存器地址中预留数据可读，默认为0，寄存器排列顺序匹配ASCP200-40B，与云平台对接协议一致。
7 常见故障的诊断及排除方法
保护器正确接线并上电后，设备正常运行。若投入负载运行过程中出现任何故障，可根据保护器的报警信息分析故障原因并进行故障排除。
（1）保护器“短路”指示灯点亮，同时蜂鸣器响起。
出现上述故障信息，很可能保护器后端出现零火线短路。此时应先断开保护器输入端断路器，用万用表直接测量一下保护器输出端的零火线是否短接。
（2）保护器“过载”指示灯点亮，蜂鸣器响起。
出现上述故障信息，很可能保护器后端负载电流超过保护器的过载动作电流值而限流保护。先断开保护器后端所有支路的断路器，然后长按复位按键（与取消按键共用）约2秒钟，使保护器复位。查看线路是否过载。
（3）保护器“故障”指示灯点亮，蜂鸣器响起。
出现上述故障信息，可能是因为负载电流过大，环境温度过高或通风散热不良等原因导致，可通过加强通风等措施，等保护器温度降下来后，再长按复位键，使保护器复位。
8 典型应用
8.1 典型接线图
说明：保护器后方接入负载数量由额定电流决定，以实际项目中为准。
