数据中心智能小母线监控解决方案

        数据中心小母线系统是数据中心末端母线供配电系统的俗称。近年来，随着数据中心建设的快速发展和更高需求，智能小母线系统逐渐被应用于机房的末端配电中，具有电流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可设置监测模块，将数据上传至动环监控中心。

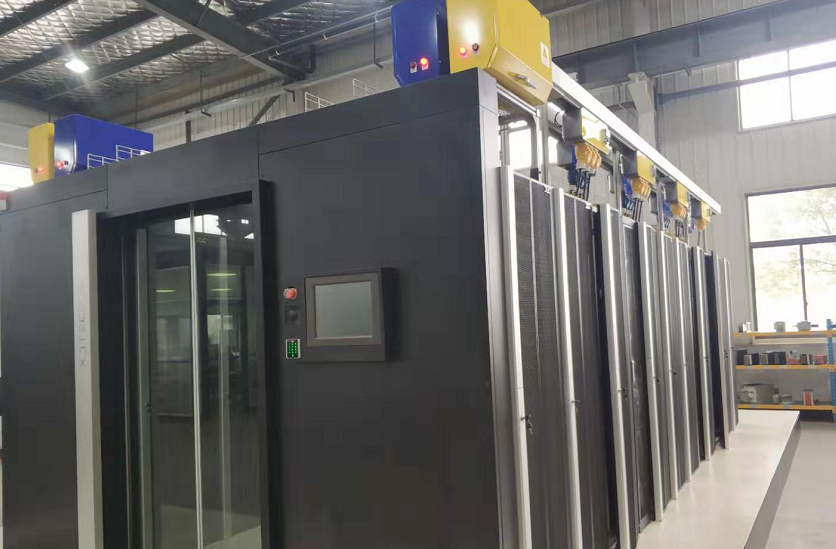

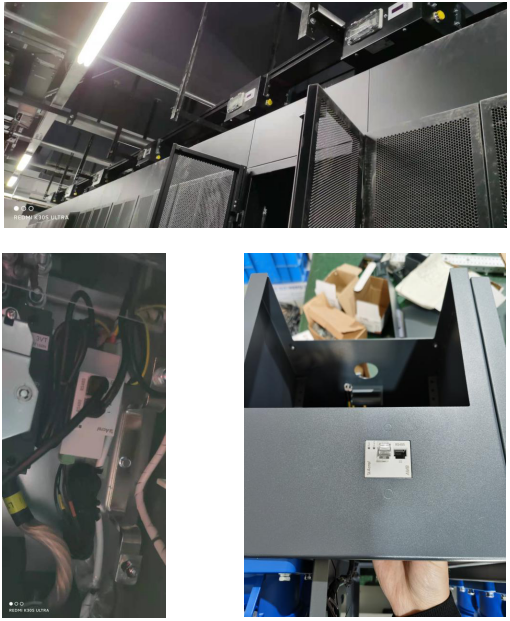

2、应用场所

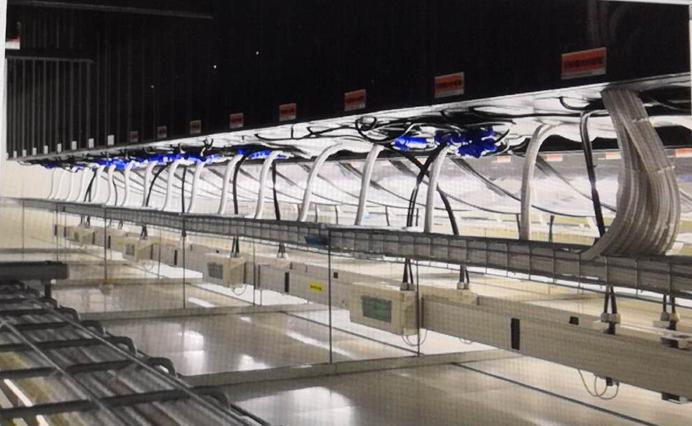

        母线槽

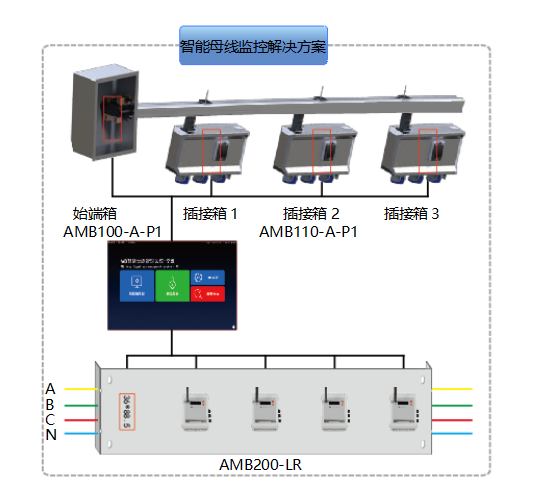

3.系统架构

        母线智能监控系统由智能母线监控装置、电流互感器、母线接头测温装置、无线通讯终端和触摸屏组成。

4.系统功能

■ 电参量检测

1）三相电压、三相电流、系统频率；

2）各相及总的有功功率、无功功率、视在功率、功率因数；

3）各相及总的有功电能、无功电能；

4）多路温度

5）开关状态；

6）电压/电流谐波含量；

7）电流/功率最大需量；

8）零序电流、漏电流、机柜温度、机柜湿度；



■告警功能

1）过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零线电流、温/湿度告警，可任意设定告警值，开关状态、开关跳闸报警；

2）声光告警功能；

3）查询当前告警信息；

4）查询历史告警信息。



■事件记录

1）各种电参量越限报警记录；

2）开关量动作事件记录；

3）任意数据的定时存储；

4）通讯故障告警；



5.AMB智能小母线管理系统配置方案

5.1交流系统：

        遥测：三相电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、电缆温度，系统频率、零序电流、漏电流、机柜温度、机柜湿度、开关状态、电压/电流谐波含量、电流/功率最大需量，母线接头处温度；

遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、零线电流、温/湿度告警，开关状态、开关跳闸报警；

*  有线组网配置方案

触摸屏                       ATP010

始端箱 模块         AMB100-A-P1

始端箱  电流互感器     AKH-0.66-XXI-XXXA/5A（母线电流大于600A时选用）

                                 AKH-0.66/W-12NY-5A/2.5mA（母线电流大于600A时选用，与AKH-0.66-XXXA/5A配套使用）

                                 AKH-0.66/W-45NY-600A/100mA（母线电流小于600A时选用）

插接箱 模块         AMB110-A-P1

插接箱  电流互感器     AKH-0.66/W-12NY-100A/20mA

母线接头测温模块       AMB200-C

开关电源                    KDYA-DG30-24K（DC 24V给触摸屏供电）

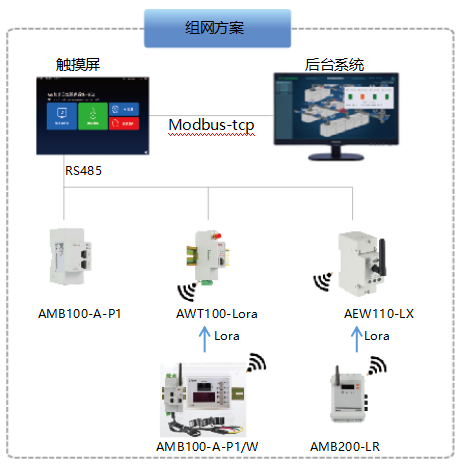

*  无线组网配置方案

触摸屏                       ATP010

始端箱 模块         AMB100-A/W-P1

始端箱  电流互感器     AKH-0.66-XXI-XXXA/5A（母线电流大于600A时选用）

                                AKH-0.66/W-12NY-5A/2.5mA（母线电流大于600A时选用，与AKH-0.66-XXXA/5A配套使用）

                                AKH-0.66/W-45NY-600A/100mA（母线电流小于600A时选用）

插接箱 模块         AMB110-A/W-P1

插接箱  电流互感器     AKH-0.66/W-12NY-100A/20mA

母线接头测温模块       AMB200-LR

开关电源                    KDYA-DG30-24K（DC 24V给触摸屏和无线接收器供电）

无线接收器                AWT100-LoRa



5.2直流系统：

遥测：电压、电流、功率、电能、电缆温度、漏电流、机柜温度、机柜湿度、开关状态、电流/功率最大需量；

遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、温/湿度告警，开关状态、开关跳闸报警；

*  有线组网配置方案

触摸屏                       ATP010

始端箱 模块         AMB100-D-P1

始端箱  霍尔传感器     AKHC-F- XXXA/5V

插接箱 模块         AMB110-D-P1

插接箱  霍尔传感器     AKH-BS- XXXA/5V

开关电源                   KDYA-DG30-24K（DC 24V给触摸屏供电）



*  无线组网配置方案

触摸屏                       ATP010

始端箱 模块         AMB100-D/W-P1

始端箱  霍尔传感器     AKHC-F- XXXA/5V

插接箱 模块         AMB110-D/W-P1

插接箱  霍尔传感器     AKH-BS- XXXA/5V

开关电源                    KDYA-DG30B-24K（DC 24V给触摸屏和无线接收器供电）

无线接收器                 AWT100-LoRa

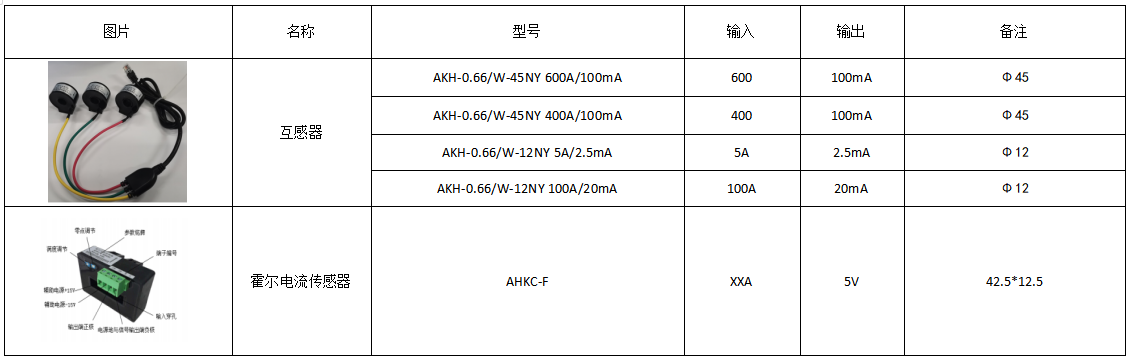

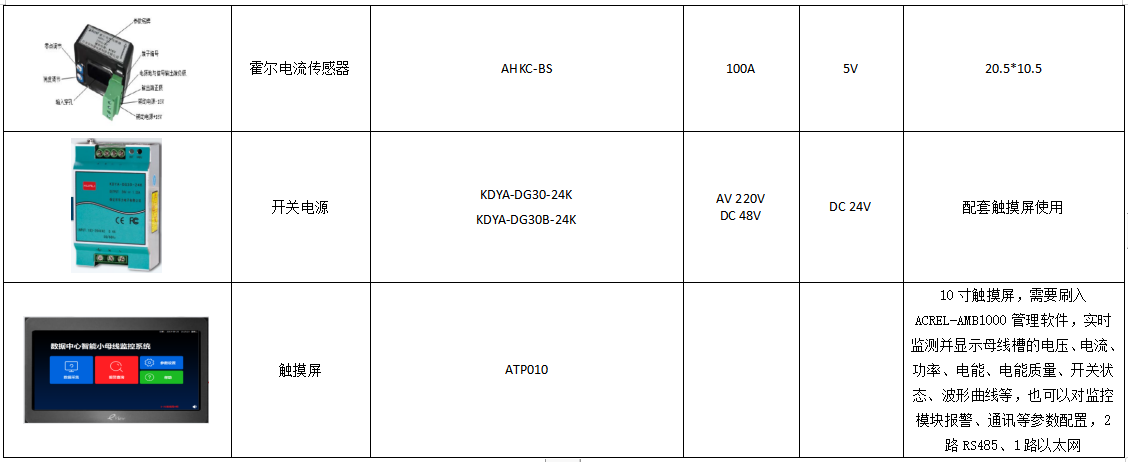

6、产品介绍

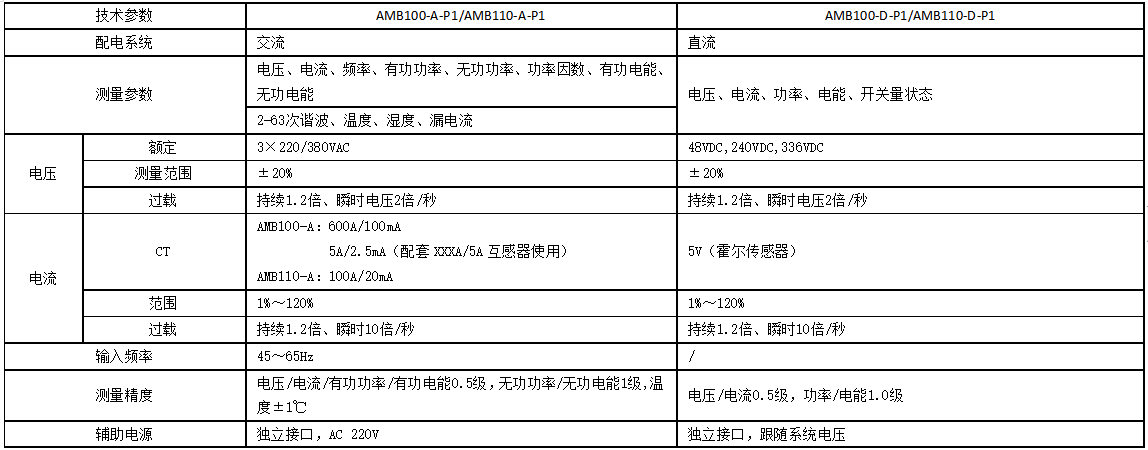

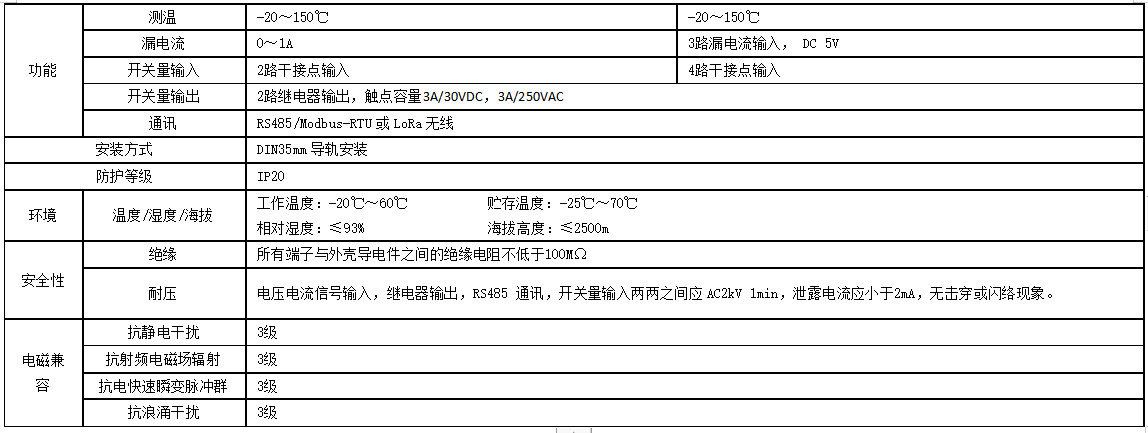

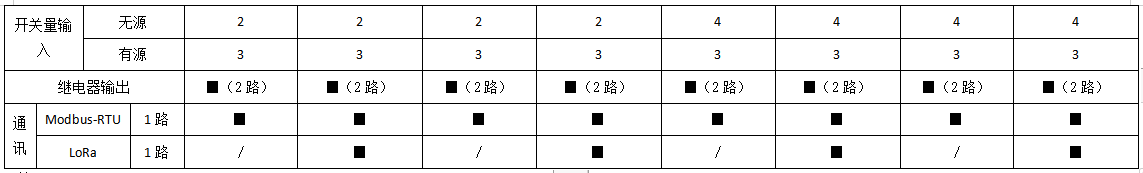

6.1产品规格
