BA系列交流电流传感器
1 产品概述
BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。24 伏或 12 伏安全电压供电，可广泛用于工业自动化领域。
BA50L 为变流剩余电流互感器主要检测用电系统的漏电流，能随时掌握电气线路和设备的情况，防止因漏电而发生的火灾等事故。

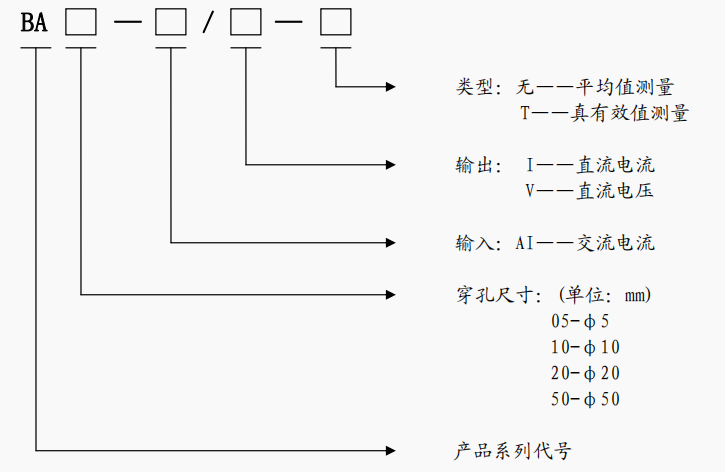

2 型号说明

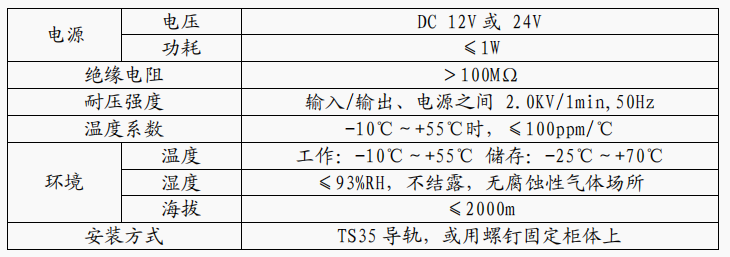

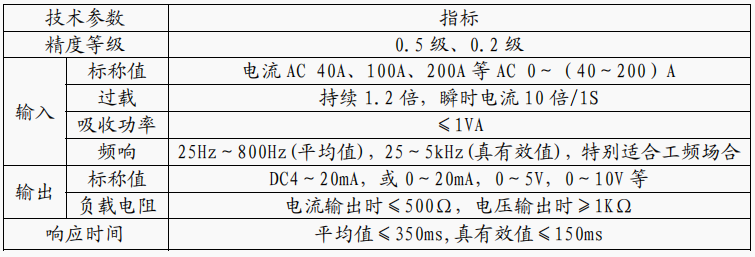

3 通用技术条件
4 产品规格

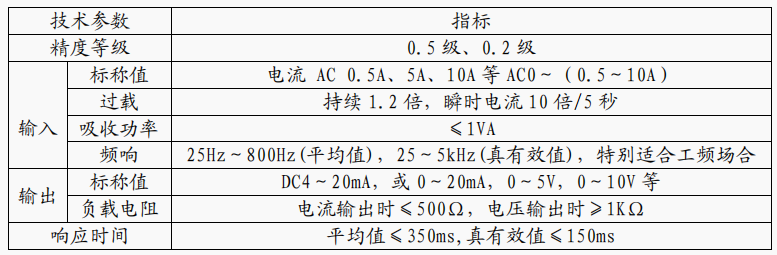

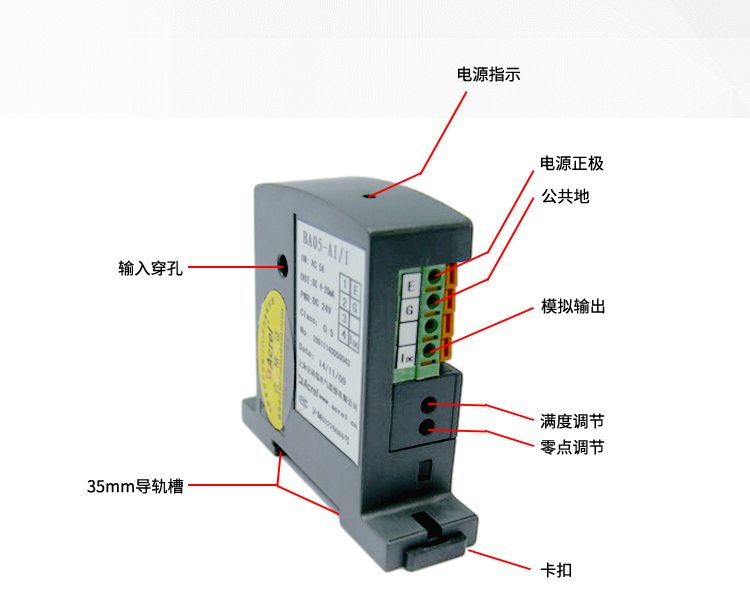

4.1 BA05-AI 交流电流传感器
BA05-AI/I(V) 单相交流电流传感器(平均值法测量)
BA05-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

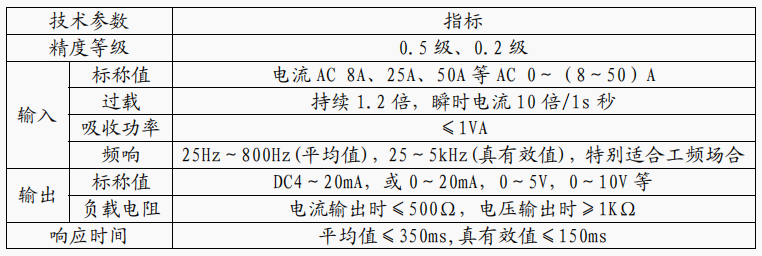

4.2 BA10-AI 交流电流传感器
BA10-AI/I(V) 单相交流电流传感器(平均值法测量)
BA10-AI/I(V)-T 单相交流电流传感器(真有效值法测量)
4.3 BA20-AI 交流电流传感器
BA20-AI/I(V) 交流电流传感器(平均值法测量)
BA20-AI/I(V)-T 交流电流传感器(真有效值法测量)

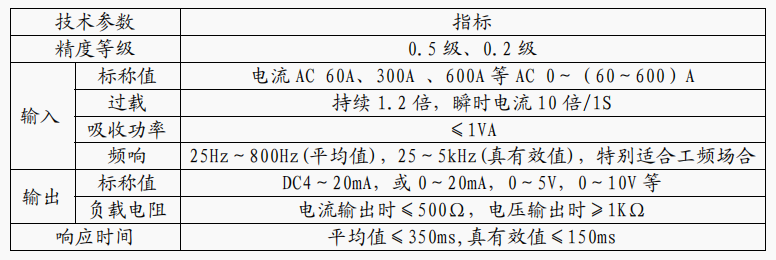

4.4 BA50-AI 交流电流传感器
BA50-AI/I(V) 单相交流电流传感器(平均值法测量)
BA50-AI/I(V)-T 单相交流电流传感器(真有效值法测量)
5安装方法
安装方式可选择导轨安装或螺钉固定安装，具体操作如下：

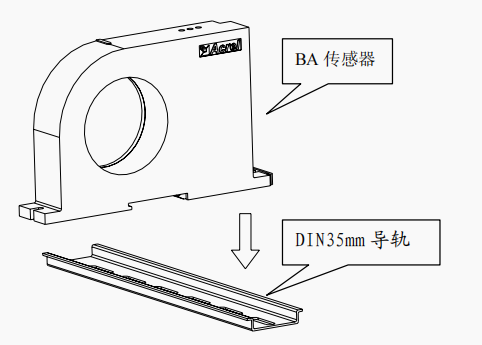

a、 导轨安装
选择适合的地方安装标准 DIN35mm 导轨，将 BA 传感器安装到导轨上即可；

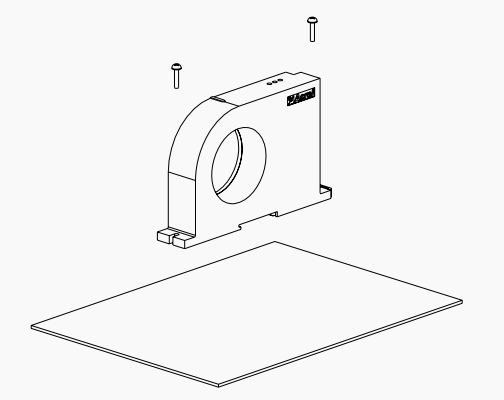

b、 螺丝固定安装
在柜体底板上，选择适合的地方开两个与所安装传感器固定孔位置相对应的螺纹孔； 将传感器放置后安装定位螺钉（顺时针）。
6 订货范例
例 1 BA05-AI/I 平均值交流电流传感器
辅助电源：DC24V
输入：AC 5A
输出：DC4-20mA
精度：0.5 级
例 2 BA05-AI/I-T 真有效值交流电流传感器
辅助电源：DC24V
输入：AC 5A
输出：DC4-20mA
精度：0.5 级
例 3 BA50L-AI/I(V)交流剩余电流传感器
辅助电源：DC24V
输入：AC 1A
输出：DC4-20mA
精度：0.5 级
