PZ系列可编程智能电测表



1.1 概述



    该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

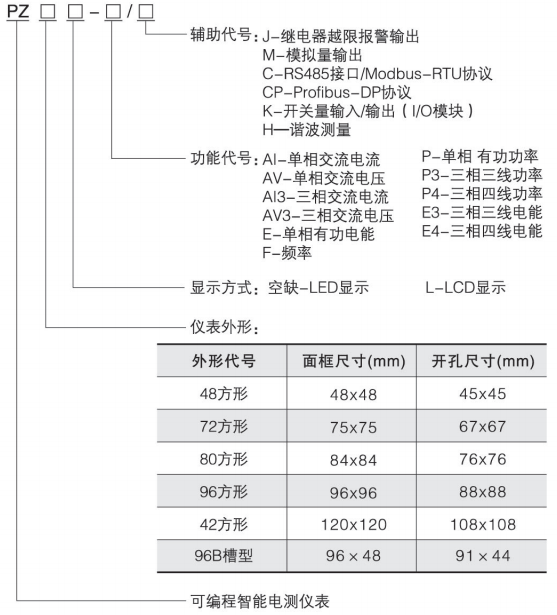

1.2 型号说明

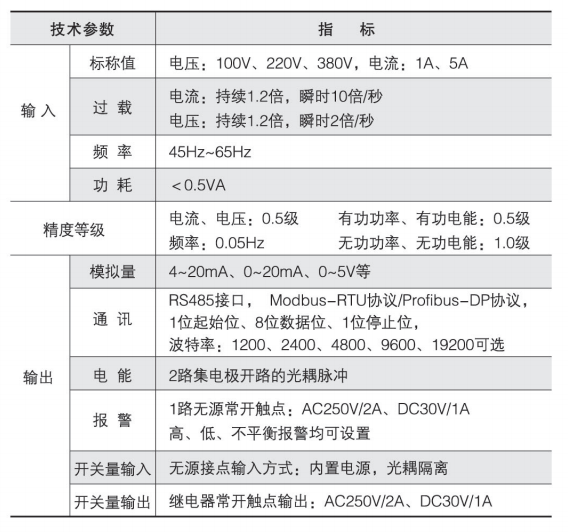

1.3 技术指标





1.4 产品规格

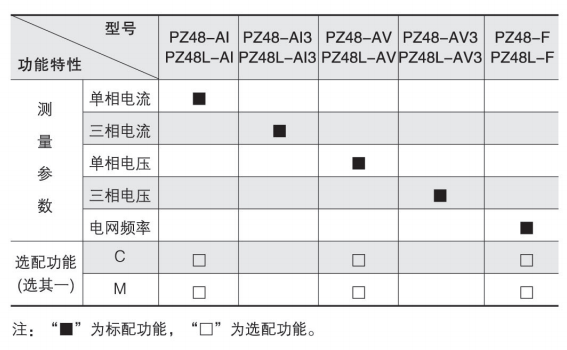

● 48型产品规格



注：“■”为标配功能，“□”为选配功能。

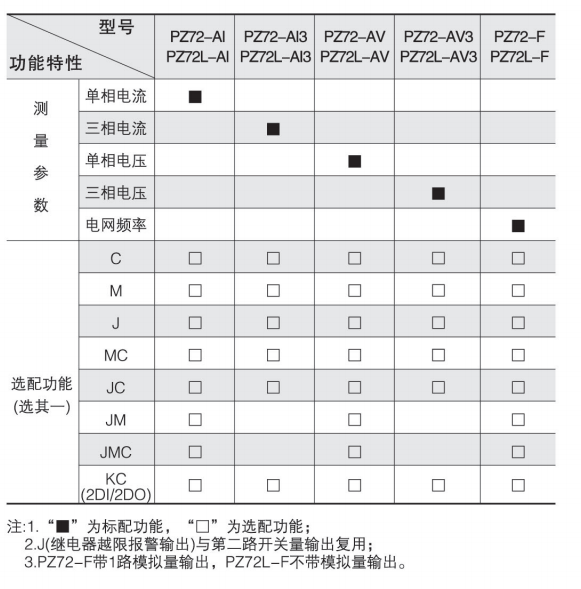

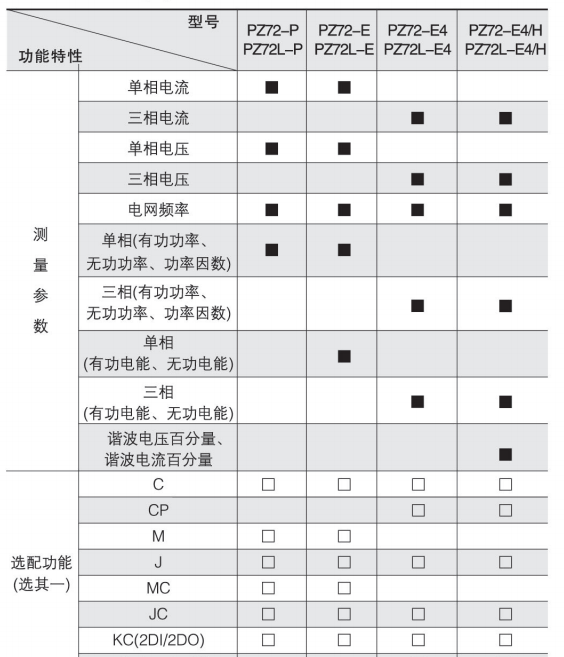

 ● 72型产品规格

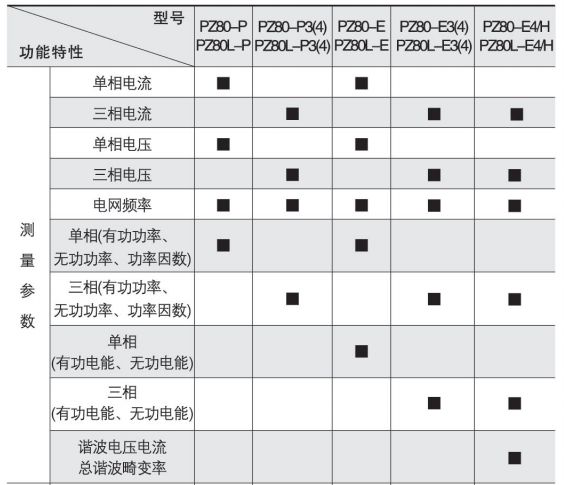

● 80型产品规格

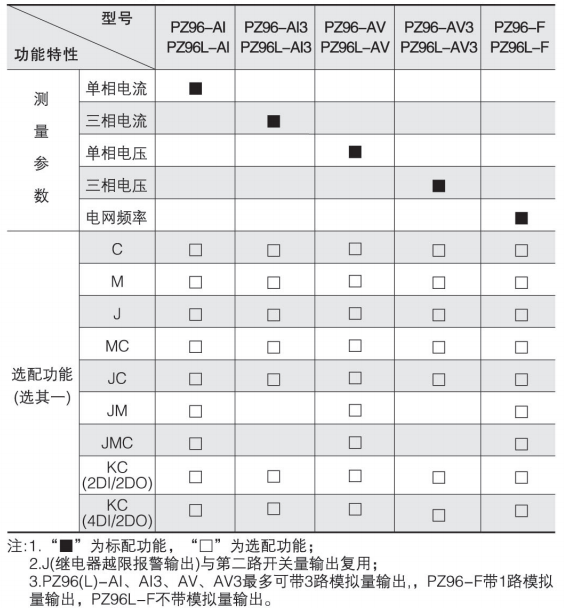

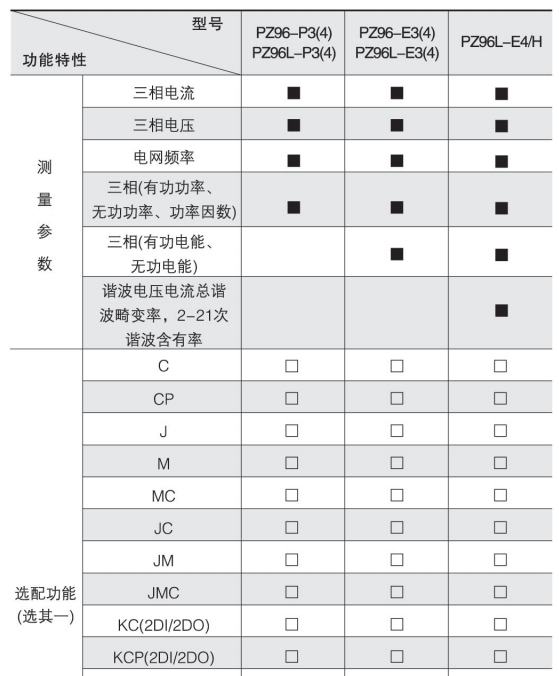

● 96型产品规格

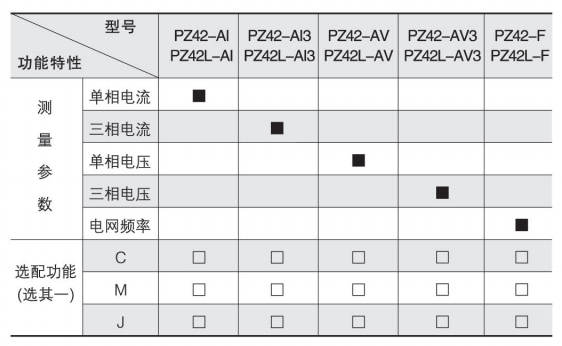

● 42型产品规格

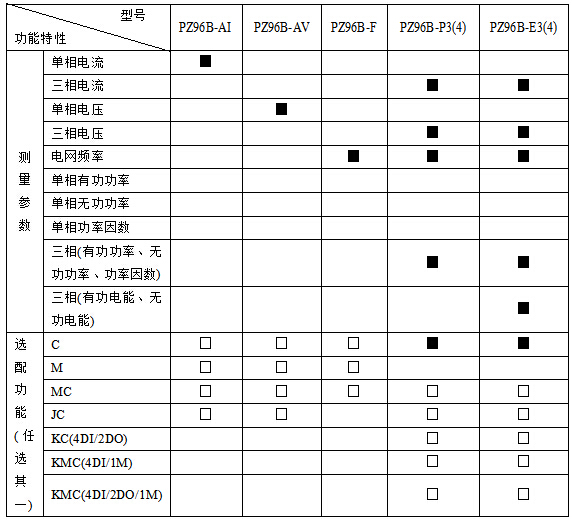

● 96B型产品规格

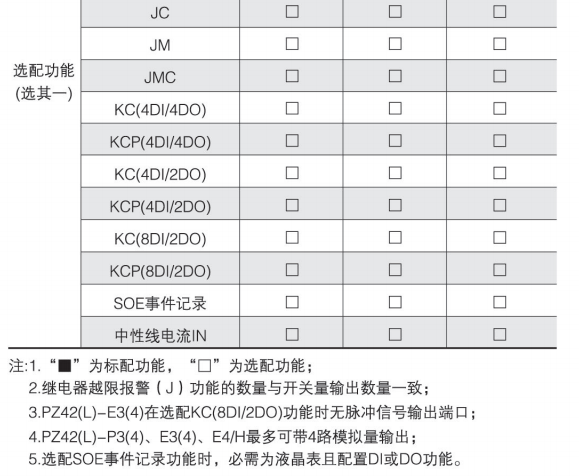

注：



(1)“■”为标配功能，“□”为选配功能；



(2) PZ96B- E3(E4)带DO功能时不带脉冲输出功能。

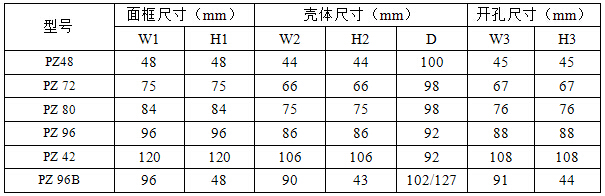

1.5外形及尺寸(单位：mm)





注：PZ96B-P3(P4/E3/E4)的进深为102，PZ96B-AI(AV/F)老产品的进深为127，具体详询厂家。

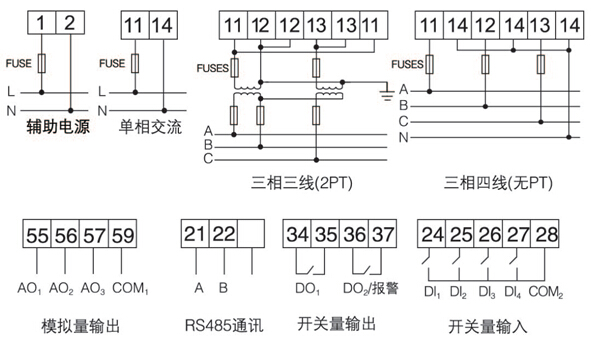

1.6 接线端子

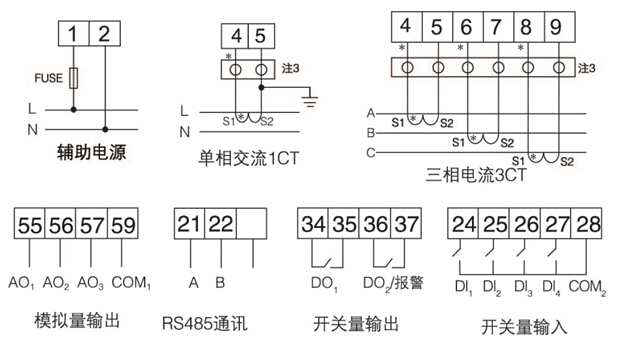

● 电流表





● 电压表（频率表同单相电压表）





● 功率表

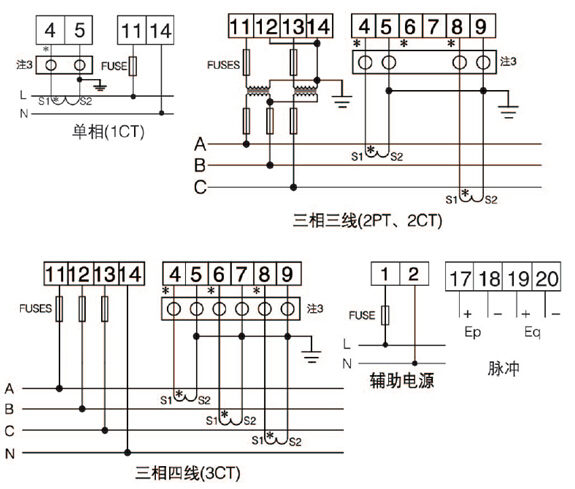

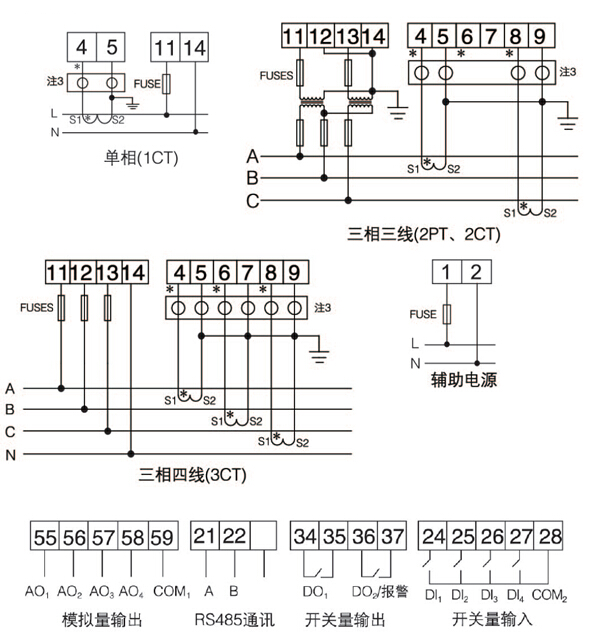

● 电能表/总谐波表





注1：适用于单相电能表及开关量为8DI/2DO的场合；



注2：适用于选配8DI/2DO的场合。



注3：  为用于CT二次侧短接的试验端子。



注4：适用于PZ42(L)-E3(4)选配4DI/4DO，具备一路电能脉冲信号的场合。







2 PZ系列直流检测仪表



2.1 概述



    PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。



    仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。







2.2 型号说明

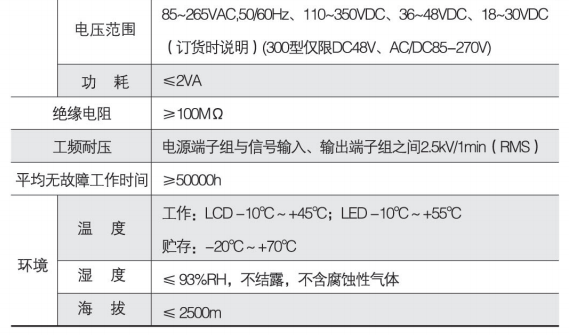

2.3 技术指标

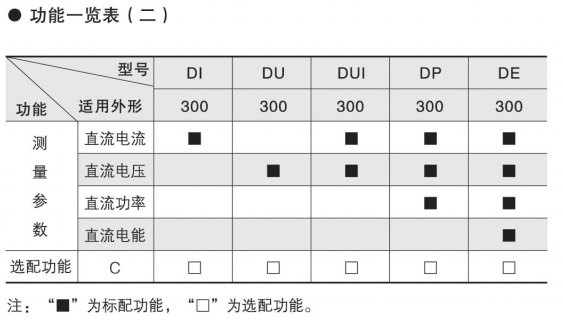

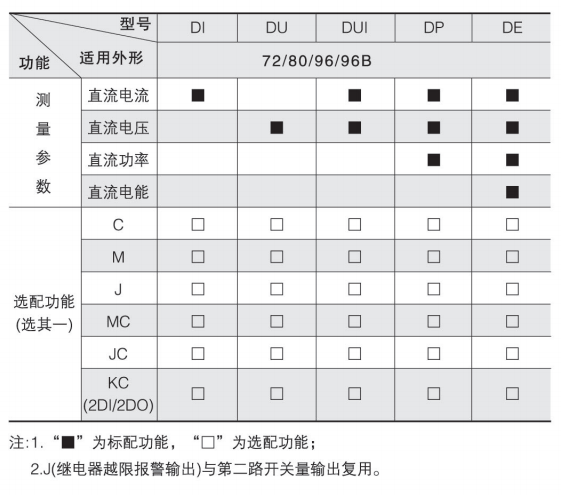

2.4 产品规格



2.5外形及尺寸(单位：mm)

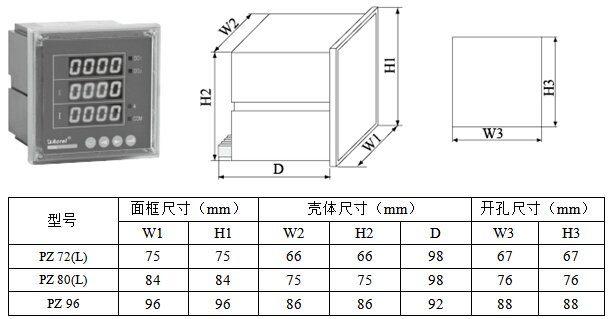

● 72/80/96型外形及尺寸

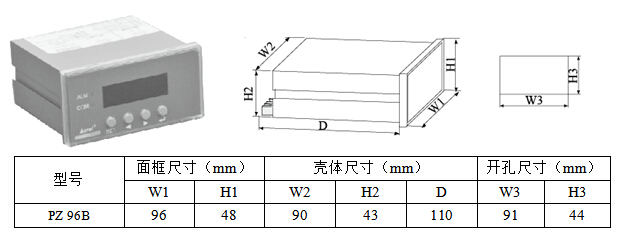

● 96B外形及尺寸

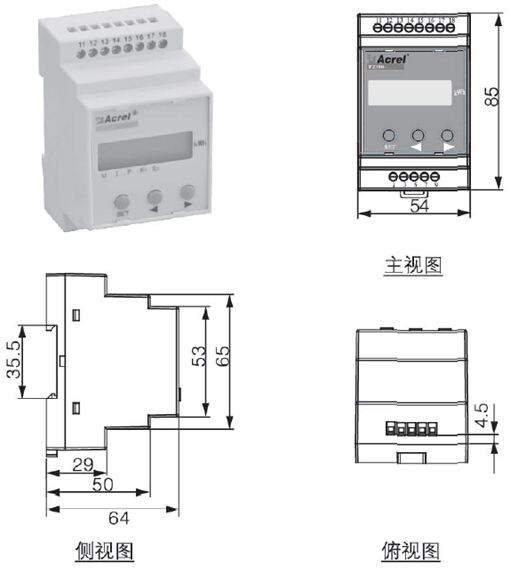

● 300外形及尺寸





2.6 接线端子



2.6.1  72/80/96/96B接线端子

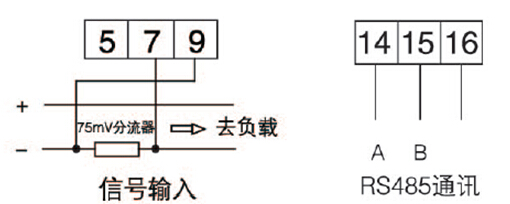

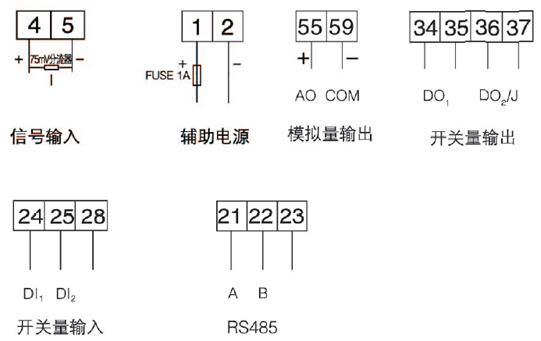

● 电流表

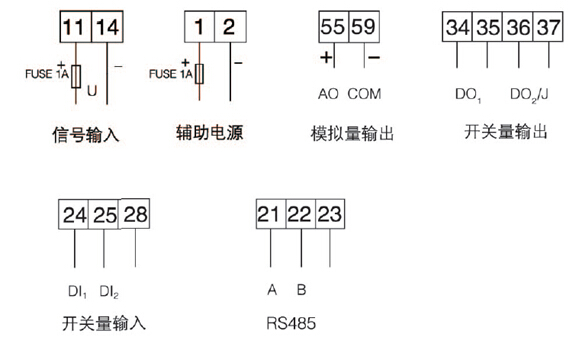

● 电压表

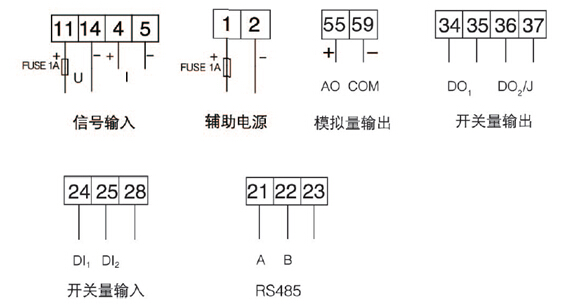

● 多功能表





2.6.2  300型产品



● 电流表





● 电压表





● 多功能表









3 PZ96B系列数显控制仪表



3.1 概述



    PZ96B系列数显控制仪表是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。仪表带有多种可选功能：RS485接口、模拟量输出、开关量输入、继电器报警输出等。广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和控制。

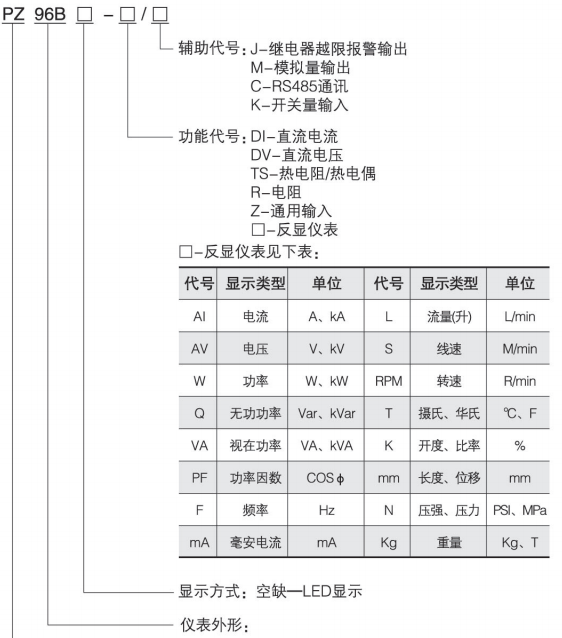

3.2 型号说明

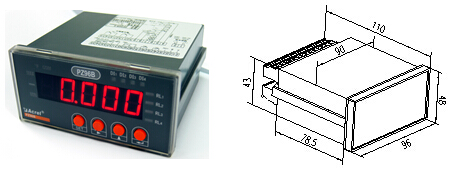

3.3 外形及尺寸(单位：mm)

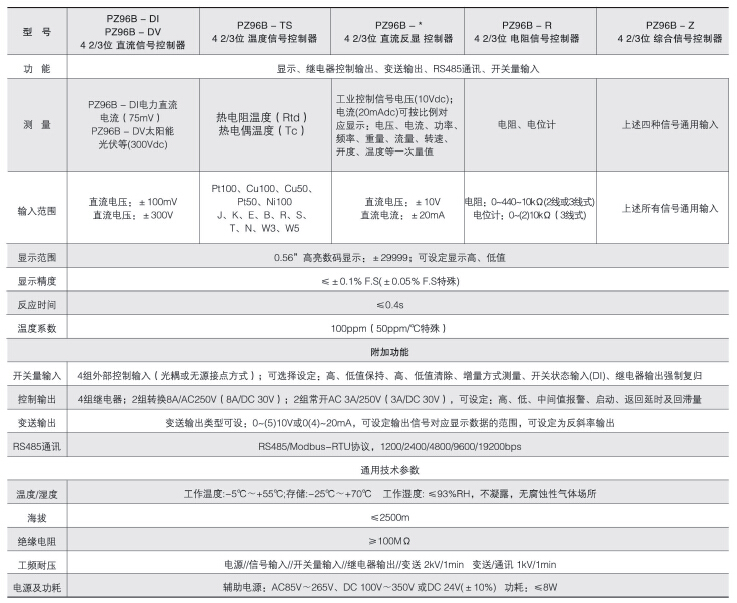

3.4 技术指标

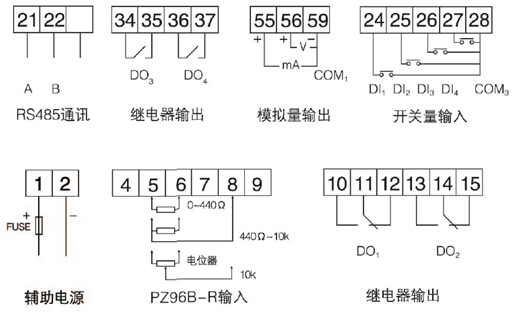

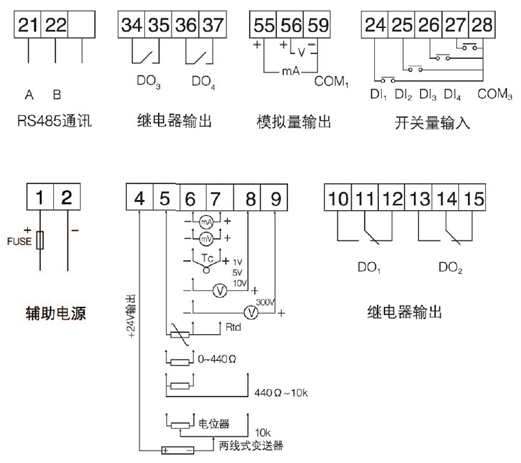

3.5 接线端子

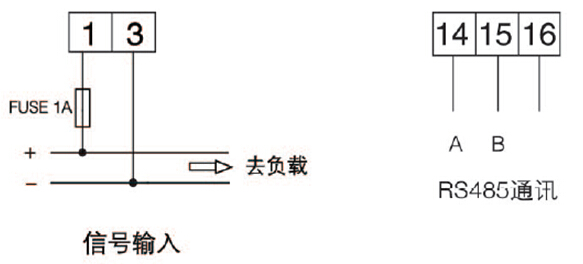

PZ96B-DI、PZ96B-DV

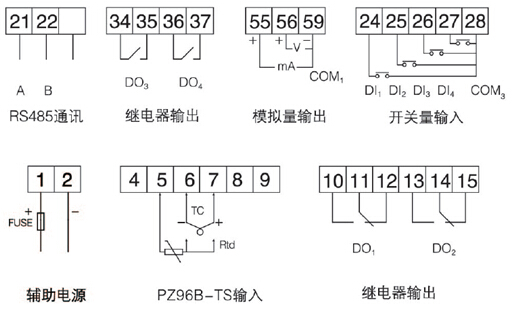

PZ96B-TS





PZ96B-R





PZ96B-Z
