安科瑞ARTM100在线测温系统

ARTM100温度在线监测系统主要是针对高低压开关柜内电缆接头、断路器触头等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提升设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。



测温元器件



1测温传感器

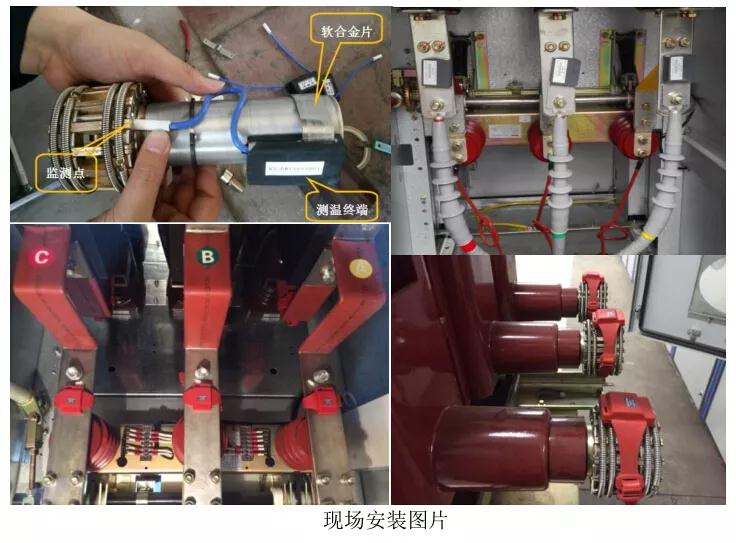

a.无线测温传感器：安装于待测温接点，采集温度量并通过无线方式传输的传感器。

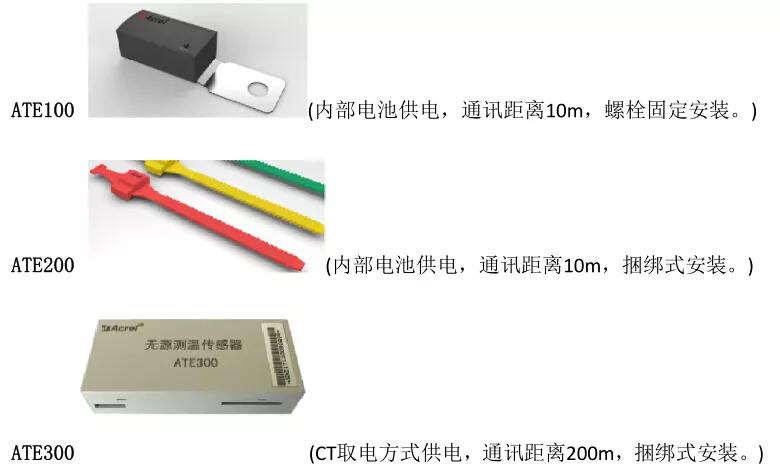

目前无线测温传感器有三款：



b.有线测温传感器：安装于待测温接点，采集温度量并通过有线方式传输的传感器。目前有线测温传感器主要是PT100：



2接收/显示单元

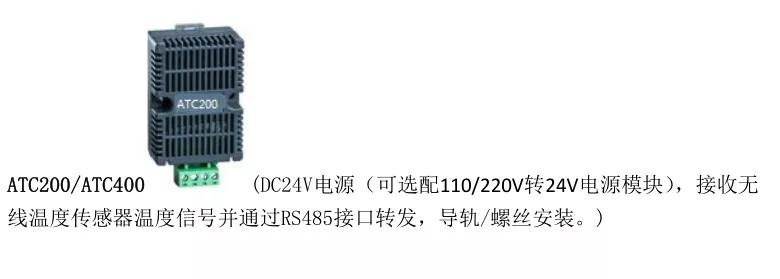

a. 配有一路 RS485 接口的无线测温收发器：

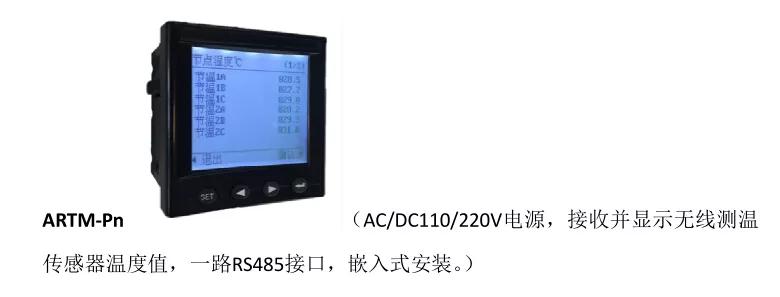

b. 无线测温装置ARTM-Pn：

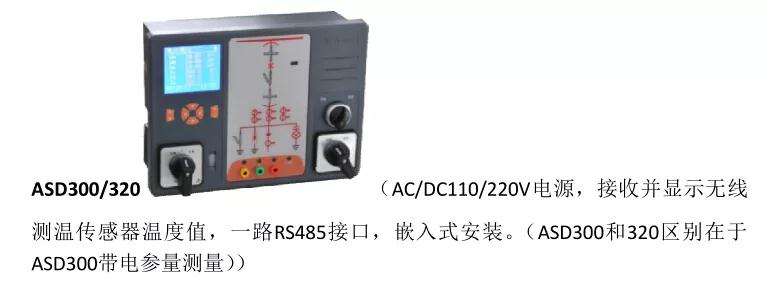

c. 智能操控装置ASD300/320:

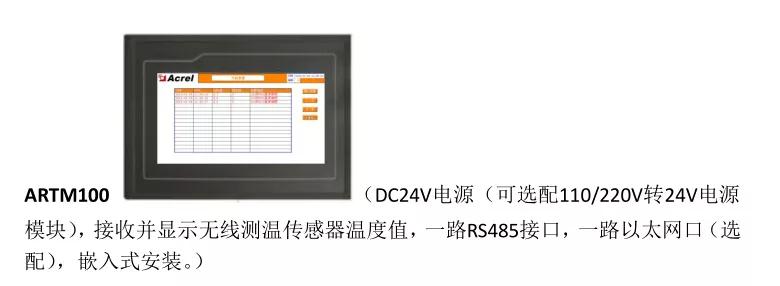

d. 集中测温显示ARTM100：

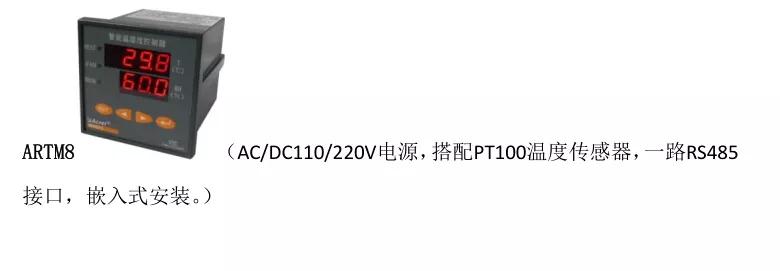

e. 温度巡检仪ARTM8:

在线测温系统配置

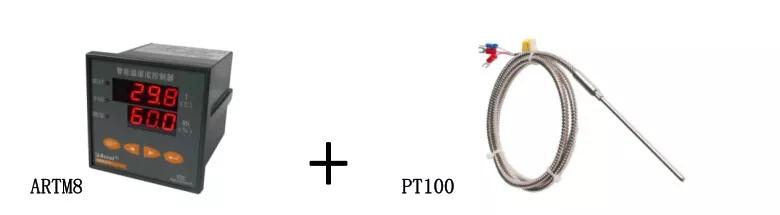

1低压电气接点有线测温/变压器绕组测温



说明：ARTM8温度巡检仪可配8路PT100传感器，有线连接，测量低压电气接点时传感器PT100需做好绝缘处理。

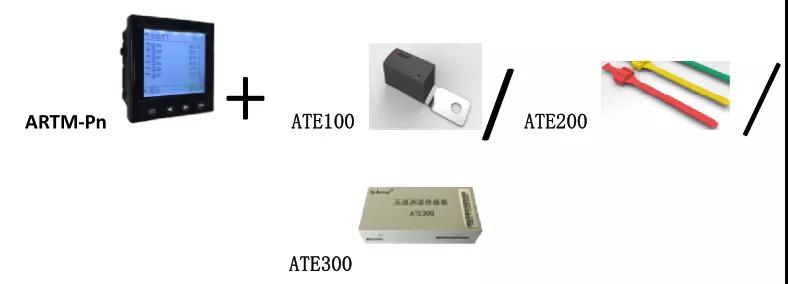

2高低压柜内电气接点无线测温（单柜就地显示）



说明：ARTM-Pn 无线测温装置可连接 18 路无线温度传感器，无源（CT 取电）方式为 ATE300（捆绑式安装），有源（电池供电）方式为 ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。

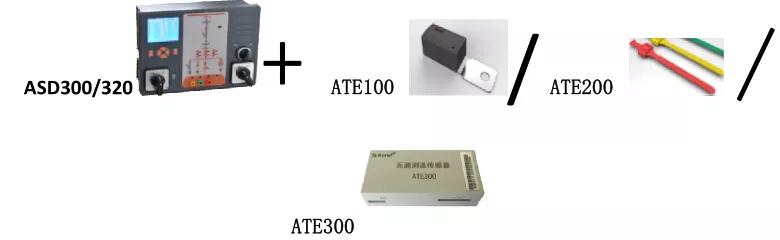

3高低压柜内电气接点无线测温带操显功能（就地显示）



说明：ASD300/320 智能操控装置可连接 12 路无线温度传感器，无源（CT 取电）方式为 ATE300（捆绑式安装），有源（电池供电）方式为 ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。

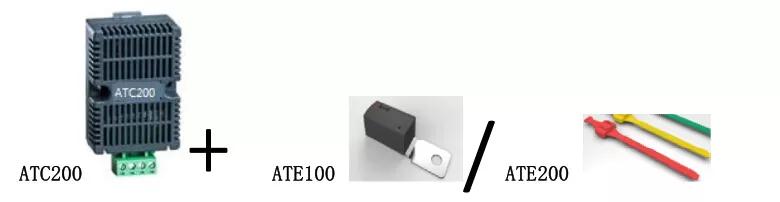

4高低压柜内电气接点无线测温（不需要就地显示）



说明：ATC200 无线温度收发器可连接 12 路有源无线温度传感器， ATE100（螺栓式安装，主要用于电缆/铜排等螺丝固定的搭接点）和 ATE200（表带式，主要用于断路器触头等接点捆绑安装，因安装较 ATE100 更方便，电缆/铜排等搭接点也常选用）。仅限于接收同一台开关柜内有源无线温度传感器温度信号，如柜内无线温度传感器数量大于 12 点，需配置多个收发器。）

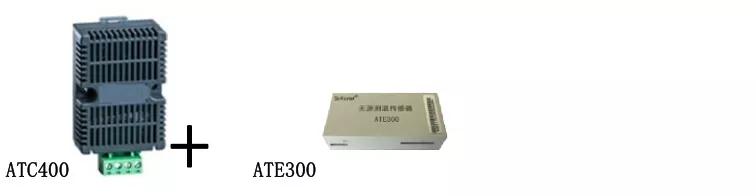

5集中式（ATC400）



说明：ATC400 无线温度收发器可连接 240 路无源无线温度传感器 ATE300（捆绑式安装），可接收多台柜内的无线温度传感器温度信号。





6高低压柜内电气接点无线测温（集中就地显示）

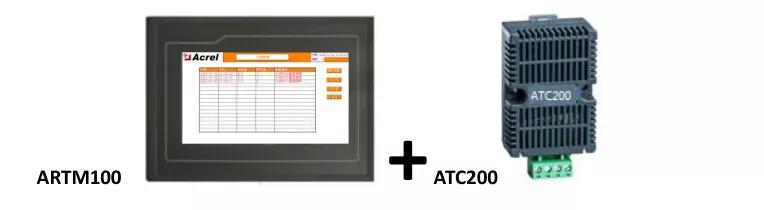

a） 触摸屏搭配 ATC200



说明：触摸屏通过 RS485 总线连接多个 ATC200 实现开关柜温度集中显示，每个触摸屏可接20只ATC200，每个ATC200可接12只有源无线温度传感器。

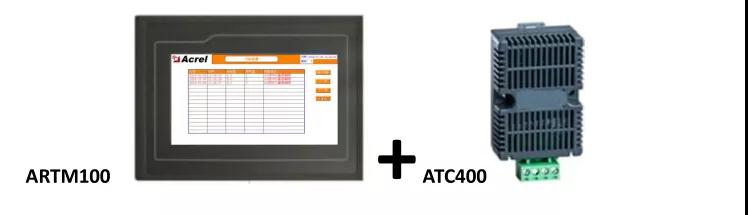

b) 触摸屏搭配 ATC400



说明：触摸屏通过 RS485 接口连接一只 ATC400 实现开关柜温度集中显示，一只个 ATC200可接收 240 只有源无线温度传感器。
