DTSD1352多回路导轨式多功能电能表

1、概述
        DTSD1352 多回路导轨式多功能电能表，是针对铁塔专用智能电表，符合 Q/ZTT 1017-2015
《基站交流智能电表技术规范》。本电表的通讯协议参照 YD/T 1363《通信局（站）电源、空调及环境集中监控管理系统》的相关要求，并且具有各类遥测遥信、状态监测、事件记录、历史存储等功能，满足移动基站智能化电能计量。适用各类交流配电箱及盘柜厂集成，完成主线路和分线路的计量任务。

2、产品特点
        DTSD1352 多回路导轨式多功能电能表可以监测四路三相电路交流用电量及电参数(同时兼容单相回路计量功能，可以用作单相四回路电表)，电能表的毫安电流互感器外置，套在原有供电线路电缆上。一般情况下，计量分路分配方案如下：市电输入分路、油机输入分路、开关电源分路各用一路三相计量,预留一路(可用于空调或节能设备)。产品具有以下特点：
        辅助电源支持 DC 48V 或AC 85V~220V；
        基本电流 In 为 10A，电流 Imax 为 100A。其中，市电输入分路、油机输入分路 按 100A 配置电流互感器，开关电源分路和预留分路按 50A 配置电流互感器。
        具有对供电系统电压、频率、电流、有功功率、无功功率、功率因数、有功电量和无功电量的监测功能；
        具有 1 个 DO 接口（固定油机用）和 6 个 DI 接口（防雷空开断开告警、防雷器故障告警、市电回路供电状态、市电回路开关状态、油机回路供电状态、油机回路开关状态）；
        具有电表故障、供电系统电压/频率越限、市电缺相、市电停电故障报警功能；
        具有历史存储功能，满足 Q/ZTT 1017-2015《基站交流智能电表技术规范》中的相关要求；
        采用全中文液晶显示界面。

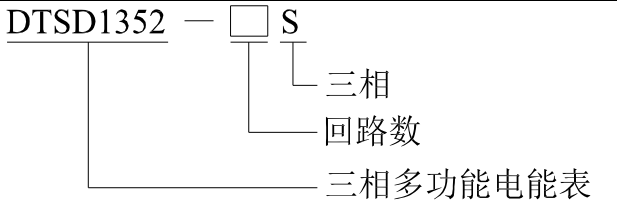

3、产品规格

4、技术参数

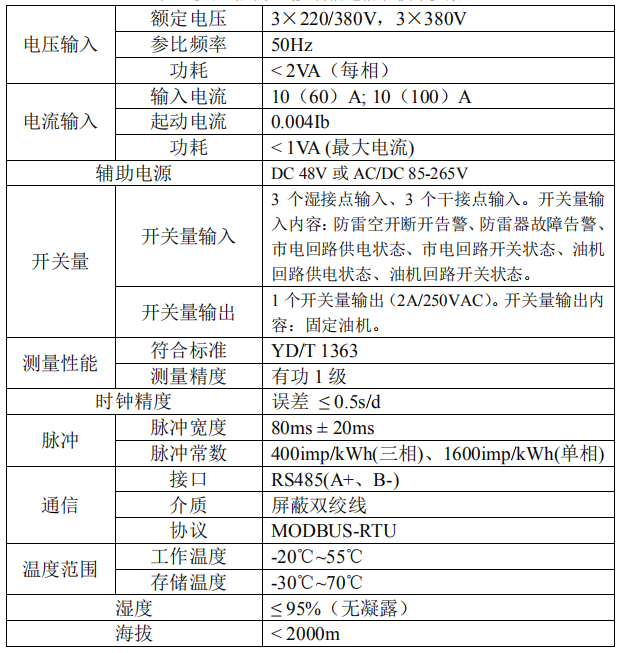

        DTSD1352 多回路导轨式多功能电能表技术参数如表 1 所示：

5、安装指南

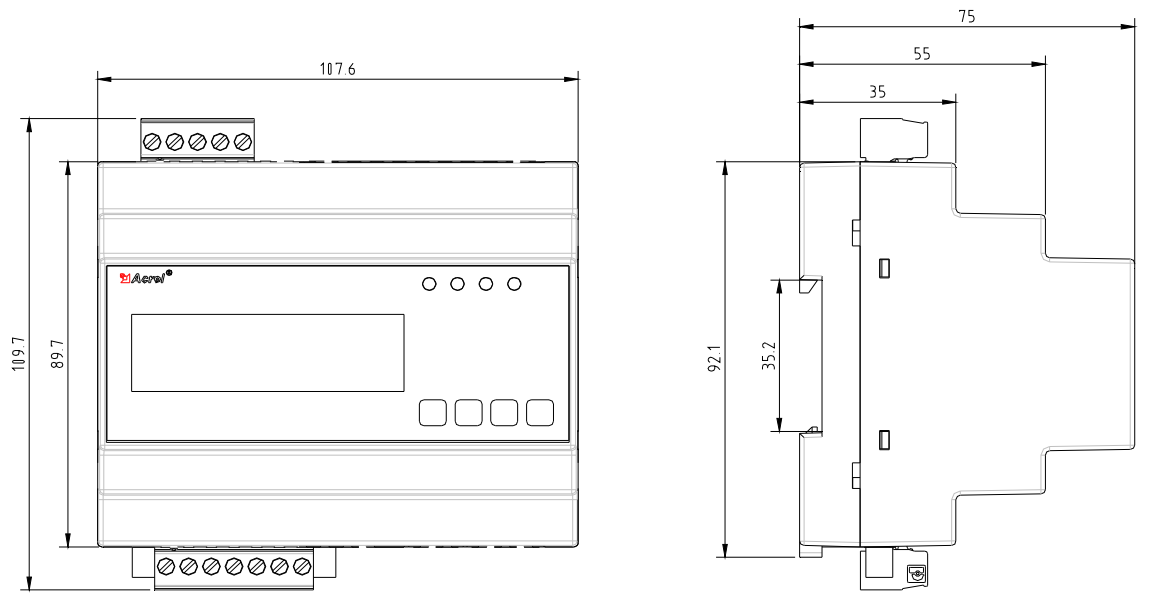

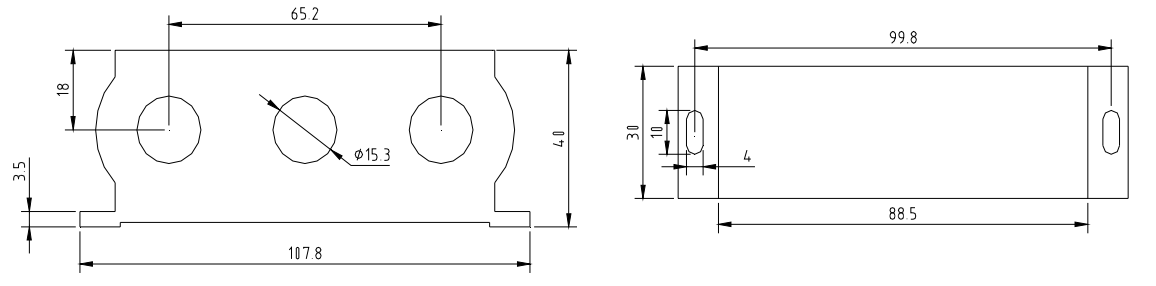

5.1外形及安装尺寸

5.2产品安装
        产品采用标准的 DIN 35mm 导轨式安装。

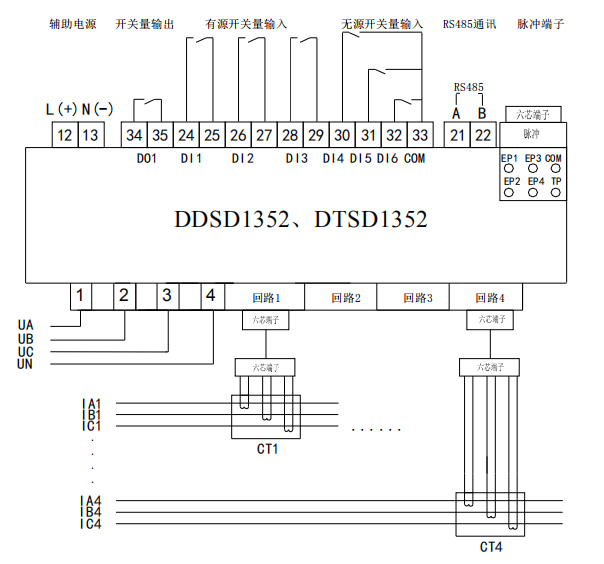

5.3端子及接线
        端子 34.35 为开关量输出，根据 Q/ZTT 1017-2015《基站交流智能电表技术规范》中的相关要求，默认功能为固定油机。端子 24-25、26-27、28-29 为有源 DI 接口，外接 220V 电源。端子 30.31.32.33 采用无源开关信号输入方式， 33 为公共端，仪表内部配备+5V 的工作电源，无须外部供电；当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息，并可通过仪表液晶显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的 RS485 实现远程传输功能。
        注：EP1-EP4 为电能脉冲， TP+为时钟脉冲，COM 脉冲公共端。
