ARB5系列弧光保护装置

1、产品概述

1.1什么是弧光?
  (1)空气被电离时,温度随之急剧上升产生电弧,这种放电称之为电弧光放电;
  (2)电流增大,光强增大;
  (3)主要集中在200-400nm的紫外区、部分紫光。

1.2弧光产生的原因:
  (1)设备元件老化、绝缘损坏;
  (2)过电压;
  (3)人为失误;
  (4)污染、腐蚀;
  (5)柜体结构不合理、维护不到位。

1.3 弧光保护的意义:
  (1)在燃弧初期快速断开故障点
  (2)使得快速恢复供电成为可能
  (3)延长一次设备的使用寿命
  (4)可以实现中低压母线保护功能
  (5)避免人员伤亡
  (6)有效补充中低压系统母线保护缺陷

1.4 应用范围:
  此装置适用于中低压母线的弧光保护。

2、主要特点及功能

2.1 高度集成:集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。

2.2 弧光保护功能:搭配ARB5-S弧光传感器,通过保护装置之间的配合,可以方便实现弧光保护功能而不用增加其它任何成本,大大提升了产品性价比。实时监测环境光强,ARB5-S弧光传感器动作阈值可设,可根据不同场合设定不同动作值。

2.3 扩展功能:同一插槽位置可配置不同功能板件,很方便实现开入、开出等通道的扩展。

2.4 通讯功能:采用独立的ARM9通信处理器进行通讯管理,可提供1路RS485、2路以太网通讯接口、1路打印RS232接口和1路IRIG-B码对时接口;通讯协议支持IEC61850、modbus RTU、modbus TCP、IEC103,可实现遥测、遥信、、保护定值设定及查询、装置工作状态、SOE事件记录、录波数据等传输功能。

2.5 自检功能:具备软、硬件实时自检、硬件配置自动识别与报警功能、光纤回路链路状态实时监测和断链报警功能。

2.6 可编程逻辑功能:各保护功能、继电器、开入量具有逻辑组态功能,用户可以现场根据需要来进行设定:保护动作出口和信号输出可自由整定、开入量可通过设定实现非电量保护功能和闭锁保护功能。

2.7 友好人机界面:大屏幕图形液晶显示,动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息,多语言菜单切换,操作快捷方便。

2.8 故障录波功能:采用COMTRADE标准录波格式,可记录20个录波报告,可将故障前、故障中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来,为用户进行故障分析提供依据。

2.9 故障自动推画面功能:当保护动作或者有告警信息时,装置自动弹出画面,提示用户动作或者告警的保护。

2.10 调试接口:装置具有专门的以太网调试接口,通过专用配置软件,可以就地和远方实现程序升级、定值设定、故障分析,提高了用户的使用和维护方便性,提高了工作效率。

2.11 电磁兼容:装置强弱电严格分开,采取硬件、软件抗干扰措施,装置的抗干扰能力大大提高,对外电磁辐射满足相关标准。

2.12 全封闭机箱:采用全封闭半层4U标准机箱,机箱深度较小,既适合集中组屏安装,也可开关柜分散安装;独特机箱设计方便拼接。

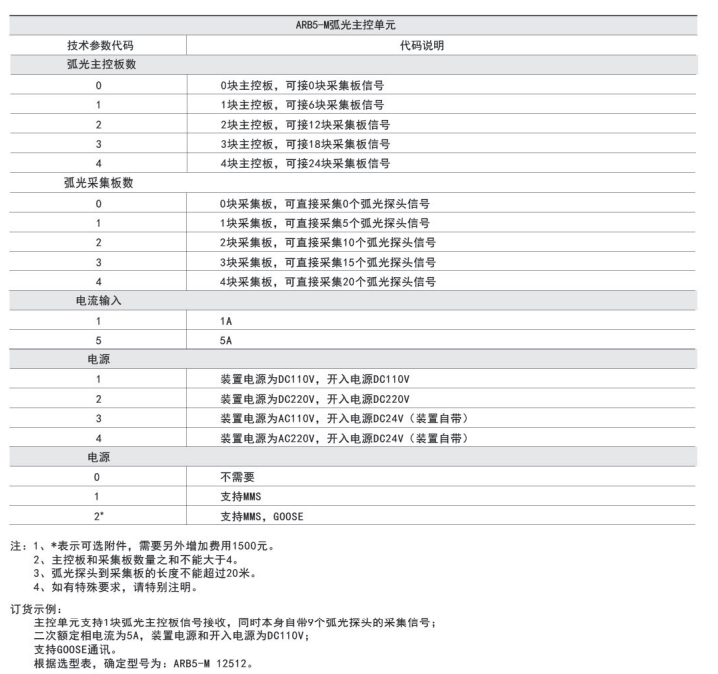

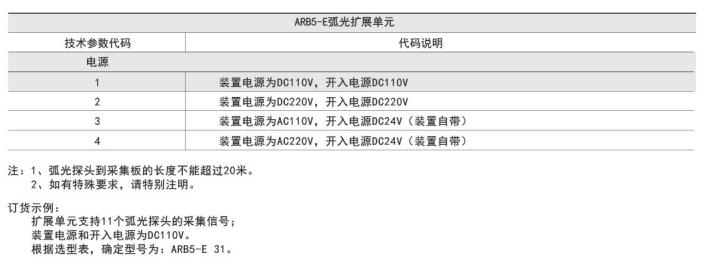

3、选型说明


4、典型配置

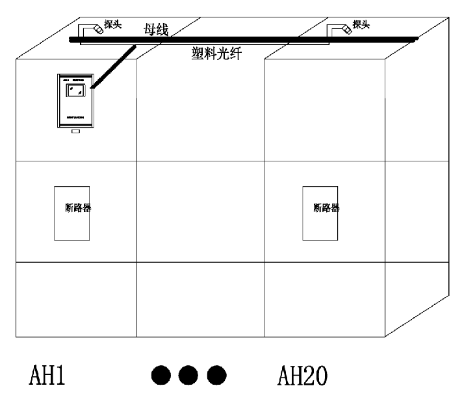

4.1 同一配电房内柜体单排分布

4.1.1 配置要点:

  (1)I段母线总进线柜1AH1柜安装ARB5-M主控单元;

  (2)II段母线总进线柜2AH1安装ARB5-E扩展单元,通过光纤连接至I段主控单元;

  (3)每面柜子母线室配置弧光探头,

  I段母线探头距主控单元连线距离不超过20米;

  II段母线探头距扩展单元连线距离不超过20米。

4.1.2 动作逻辑:

  (1)AH1总进线电流+分段电流+I段母线弧光判据,跳1AH1+分段开关;

  (2)AH1总进线电流+分段电流+II段母线弧光判据,跳2AH1+分段开关。

4.2 弧光探头ARB5-S

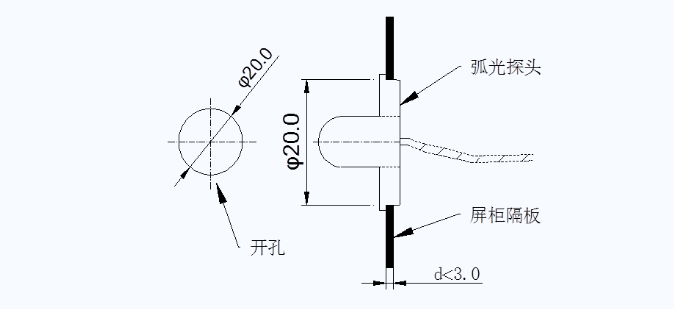

  (1)弧光探头的检测范围是一个角度为120°,半径0.5m 的扇形区域,所以选择探头安装点时应充分考虑该要素,避免出现检测盲区。

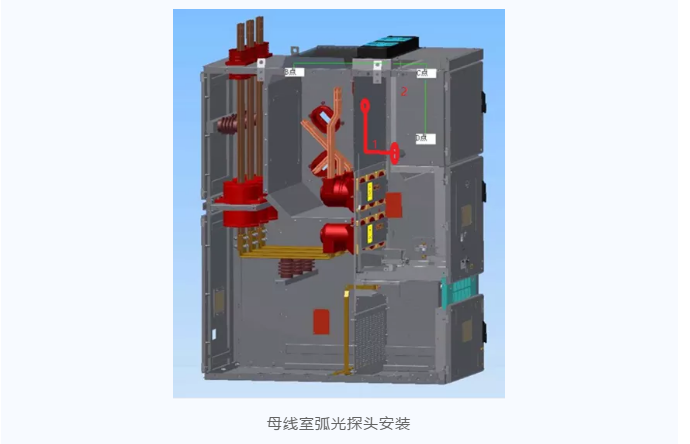

  (2)B点是母线室散热窗附近,在这个点位开孔安装弧光探头,塑料光纤在柜顶引至C点进入仪表室,再到达D点附近的经开关柜二次电缆穿线孔汇集至弧光保护(扩展)单元。

  (3)也可按图中红色标注安装探头。


5、其他推荐

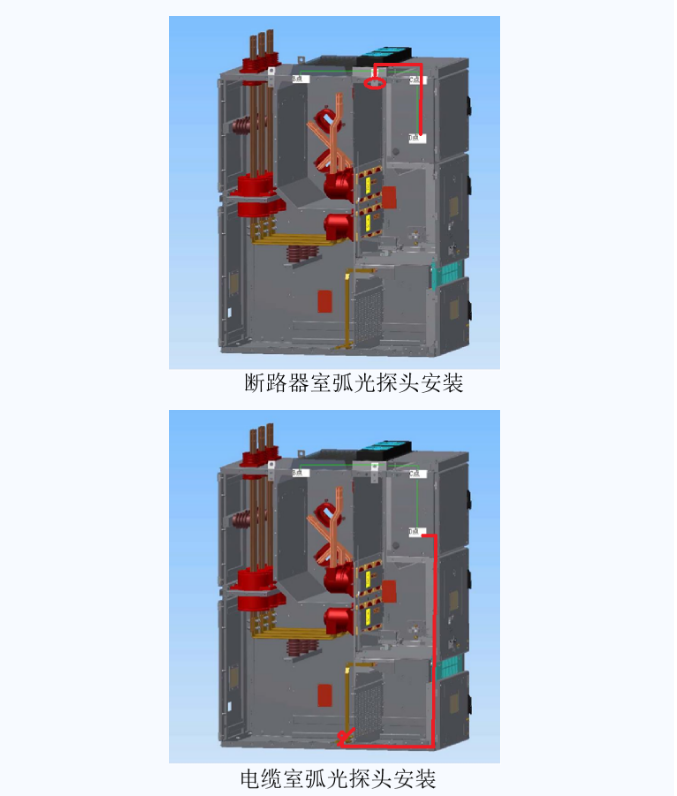

  (1)若需要对开关柜断路器室、电缆室都配置弧光探头时,建议安装位置如红色色圈标注;

  (2)弧光保护跳闸出口和关联的弧光探头可灵活映射,配置保护方案。

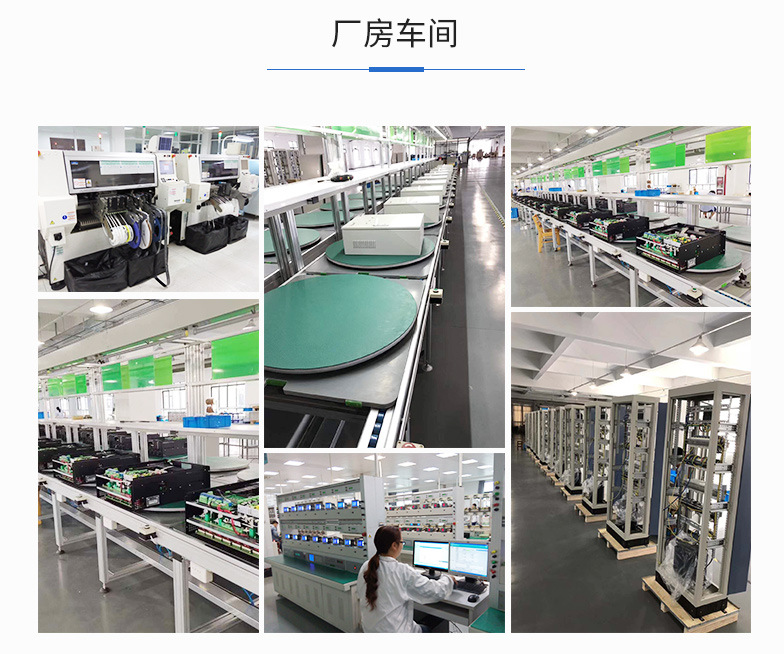

6、厂房车间
