AAFD故障电弧产品在安达敬老院项目的解决方案与应用
安科瑞 吴玲霞
摘要
故障电弧探测装置是从电气火灾的起因入手，将电流波形特征值检测技术应用到故障电弧探测领域，结合国内电力行业的特点，具有高可靠性高、稳定性强、方便用户使用和维护的特点。该探测装置的广泛应用将弥补目前市场上电气火灾监控系统产品的技术缺陷，产品通过对电气线路的实时检测，能够区分每一相线上的正常操作电弧和故障电弧，消除电气火灾隐患探测的盲区，该产品广泛适用于家庭、民用建筑、工厂、网吧、仓储、学校等建筑的火灾预警系统。
关键词：故障电弧探测器、故障电弧
1. 项目介绍
上海浦东新区安达敬老院是一家集生活、护理、康复、保健、娱乐为一体的养老机构，内设老年床位195张，占地面积5247平方米，建筑面积4874平方米，绿化面积1700平方米。内设温馨2人房、标准3-4人房、舒适6-8人房。配备了空调、电视机、呼叫系统、健身器等设施。敬老院拥有“内设医疗机构”且医保联网，配备了经验丰富的注册医师3名、注册护士5名，更依托同属安大集团旗下的上海安达医院的技术力量，并根据老人具体情况提供一、二、三级、特殊护理四大护理服务项目，为老人提供服务、便捷、生活、医疗、保健、康复服务。
2. 现场项目应用产品简介
2.1. Acrel-6000电气火灾监控系统
Acrel-6000电气火灾监控系统是用于接收故障电弧监控探测器的信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等，对分散在建筑内的故障电弧探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。
Acrel-6000电气火灾监控系统由Acrel-6000/B型电气火灾监控设备、AAFD故障电弧探测器组成。系统各设备之间均采用485总线进行连接，施工布线简单方便。监控设备也可将数据上传到云平台。
2.2. Acrel-6000/B电气火灾监控设备
2.2.1. 面板元件布置及功能说明

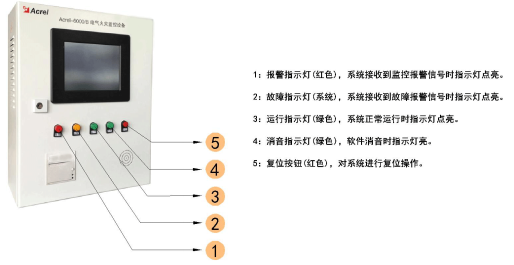

图1 Acrel-6000/B面板元件布置及功能说明
2.2.2. 技术参数

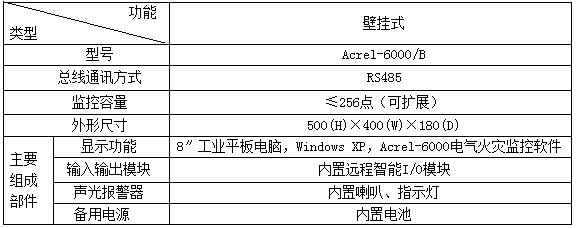

表1 Acrel-6000/B技术参数
2.2.3. 内部端子接线图
1）电气火灾监控系统接线端子置于主机柜内，有8个单排接线端子。

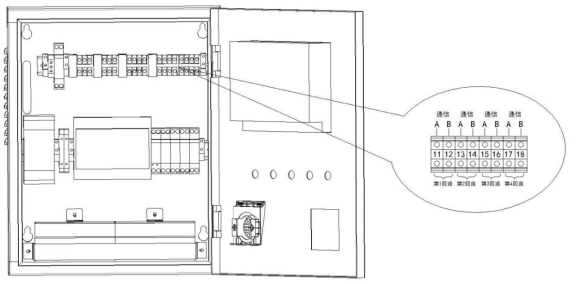

图2 Acrel-6000/B内部接线图
2）各端子的功能表

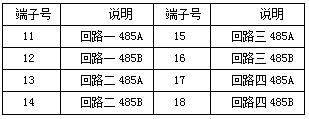

表2 Acrel-6000/B接线端子对照
2.3. AAFD型故障电弧探测器
2.3.1. 产品外形
图3 AAFD产品外形
2.3.2. AAFD系列电气火灾监控探测器的功能：
1) 监测单相回路的故障电弧；
2) 通过对电气线路的实时监测能及时、准确的发现电气线路中的故障和异常状态，可帮助用户迅速查明电气故障发生的区域，以便及时消除电气火灾隐患；
3) 具有声光报警功能；
4) 本探测器尺寸小巧、安装方便，采用标准35mm导轨安装；
5) 具有故障电弧模拟发生功能，可以通过模拟故障电弧对本机进行性能测试；
6) 具有通用485总线接口，采用标准Modbus协议进行数据交换，信号兼容性强。
2.3.3. 技术参数

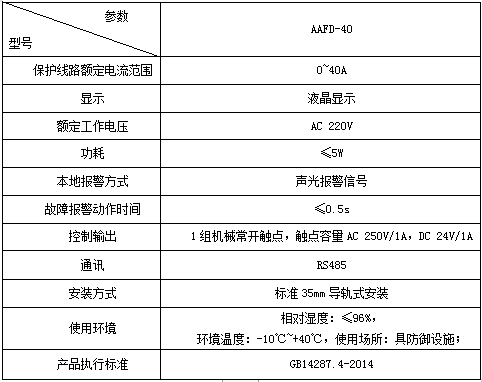

表3 AAFD技术参数
3. 现场应用
3.1. 系统软件运行界面
图4 系统软件运行界面
3.2.设备现场应用照片

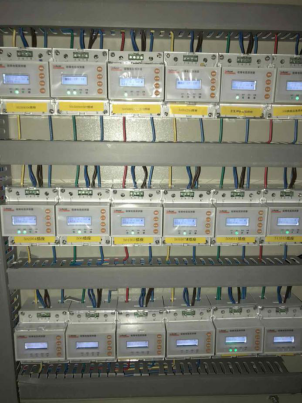

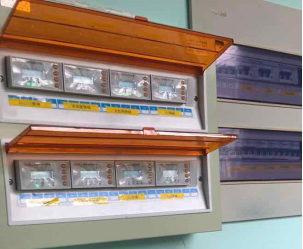

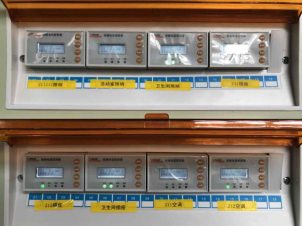

图5 仪表现场安装图
4. 结束语
在一些对于安全要求特别高的场所，故障电弧探测器的安装和使用是很有必要的，目前大部分的建筑火灾都是电火引起的，而故障电弧探测器能够在线路或设备发生电弧故障时准确地报警，相关人员便可以在及时进行排查和检修，避免人员的生命安全和财产安全受到威胁或损失。
参考文献
[1].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010.06
[2].安科瑞电气股份有限公司产品选型手册.2018.01
[3].GB50116-2014 建筑设计防火规范[S].
[4].GB14287-2014 电气火灾监控系统[S].
