AAFD故障电弧产品在南翔福利院项目上的应用

　　安科瑞吴玲霞

摘要

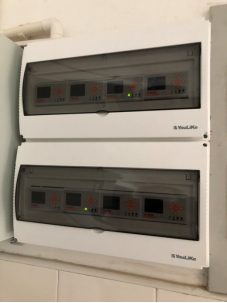

　　故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。

　　产品遵循国标GB 14287.4-2014，

　　可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

关键词：故障电弧探测器、故障电弧

1. 故障电弧

　　故障电弧检测技术，通过分析被监测线路上的电流信号，可以准确检测到线路上是否有串联故障电弧，并联故障电弧和接地故障电弧的发生。在短短的的时间内即可检测到线路上故障电弧的发生，可以在导线绝缘层和周围可燃物尚未燃烧前发生报警信号，有效降低了由于接触不良，绝缘老化，机械外力等因素导致的电气火灾的发生的概率。

2. 项目介绍

　　南翔福利院是一所按国家二级福利事业单位标准建造的镇级福利院。南翔福利院坐落在嘉定的南大门，北依古猗园，南临众仁花苑，占地面积17767平方米，建筑面积8317平方米，绿化面积7033平方米，景观湖面积1968平方米，250米的长廊将四个单体有机地连接起来，雨天不湿鞋，夏天能遮阳，各通道均设有无障碍坡道。

3. 用户需求

3.1监控报警功能

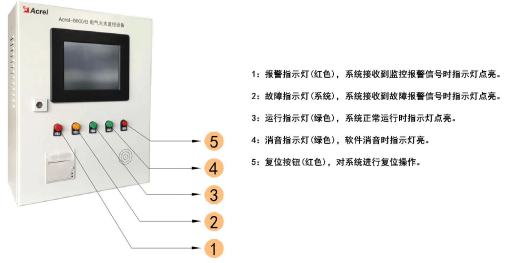

　　监控设备能接收多台故障探测器的信息，报警时发出声光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按显示屏“复位”按钮（按键）远程对探测器实现复位。对于声音报警信号也可以使用显示屏“消声”按钮（按键）手动消除。

3.2 控制输出功能

　　当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。

3.3 远程网页端和手机端

　　在网页端和手机端可以远程实时查看故障探测器的通讯故障和报警状态，报警推送信息，让专业人员及时发现，对老人的安全起到一个重要的保障。

4. 现场项目应用产品简介

4.1 Acrel-6000电气火灾监控系统

　　Acrel-6000/B电气火灾监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统适用于大型商场、生活小区、工矿企业、办公大楼、商场酒店等区域电气防火的集中监控管理。

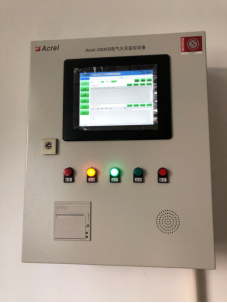

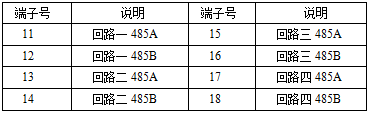

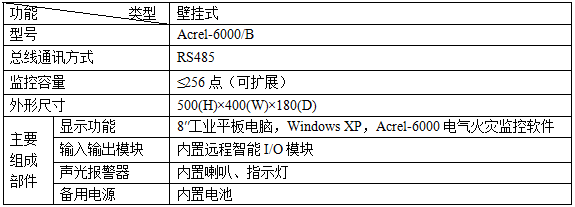

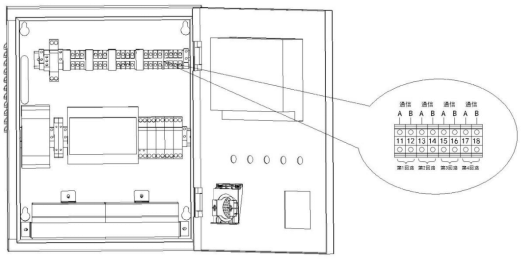

　　Acrel-6000/B型电气火灾监控设备是Acrel-6000电气火灾监控系统的核心，监控设备通过RS485总线与多台电气火灾监控探测器相连，构成集散式电气火灾监控系统，实时监控电气线路的工作状态。

　　监控设备能实时接收处理各路探测器发送的漏电、温度信号，同时在液晶屏幕上显示，当漏电、超温报警及电源或通讯发生故障时，监控设备能发出声光报警信号，在屏幕上显示故障位置及报警类型，并具有数据存储、查询和报警控制信号输出等功能，还具备对探测器的远程复位控制功能。
