浅谈智能应急照明疏散指示系统在建筑楼宇中的应用
随着市场需要和社会、经济发展，建筑楼宇不断追求人性化、舒适化，大型公共建筑物、大规模地下商业街等复杂的智能建筑日益增多。通常情况下，这些建筑物内部结构复杂，人员集中密集，一旦火灾或意外情况发生，容易造成群死群伤。所以，火灾时能否保证这些场所早期可靠的火灾探测报警和人员的安全疏散就显得非常重要。以前的固定方向式疏散指示灯和安全出口标志，存在着发生火灾时仍然将人员引向危险区域的方向误导隐患，因此传统的疏散指示系统在烟雾条件下的引导效果不理想。针对固定方向疏散指示灯用于火灾疏散时的缺陷和不合理问题，安科瑞推出了智能消防应急照明和疏散指示系统，可配合火灾报警控制器的使用，在火灾时刻，能够准确给出安全的疏散路径指示，智能打开消防应急标志灯的指示方向以及应急照明灯，帮助建筑内的人群选择逃生疏散路线，指引安全逃生方向，保障群众的人身安全，降低财产的损失。
关键词：智能应急照明疏散指示系统、消防应急集中电源、控制主机
1. 系统概况
A-C-A100集中控制型控制器配合集中控制型应急电源、分配电装置和集中控制型消防应急灯具自动形成疏散路线并控制现场的集中控制型消防应急标志灯指示，改变逃生方向。该系统的工作原理如下：
该系统通过控制器接收火灾报警系统的信号，火灾发生时，控制器根据探头探测的火源发生点及烟雾弥漫方向，自动形成新的合适的疏散路线，再将信息指令发布到每个终端，通过分配电装置将集中电源箱的电分配给消防应急照明灯具和消防应急标志灯具，提供灯具与控制器之间的桥梁作用，灯具在收到指令后自动开始工作，如频闪、变向、开、灭灯等工作，实时指示安全的逃生路线。当发生紧急断电或电源供电不足时，应急照明集中电源能够给分配电装置供电，保证整个系统的正常工作。
2. 参照标准
鉴于公共建筑区域发生灾害容易造成人员生命财产损失。为了减少灾害发生时造成的损失，近年来，国家相继制订或修改了一批相关标准规范。相关的标准规范已经对应急疏散指示系统提出了具体的要求，本项目中选用的安科瑞品牌应急疏散指示系统以及灯具，设计参照的标准主要有：
1) 中华人民共和国国家标准GB50016-2014 《建筑设计防火规范》
2) 中华人民共和国国家标准GB50116-2013 《火灾自动报警系统设计规范》
3) 中华人民共和国国家标准GB17945-2010 《消防应急照明和疏散指示系统》
4) 中华人民共和国国家标准GB51309-2018 《消防应急照明和疏散指示系统技术标准》
3. 系统架构及设计
系统架构图：
4.系统功能
消防联动
本系统与火灾自动报警系统无缝对接，当发生火灾时，及时得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。
故障报警
本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来，当监控系统中的设备及灯具发生短路、断路等故障时，控制器能发出故障报警信号，指示故障报警地点并保存故障报警信息， 地保障了电气安全的可靠性。
系统监控
控制器可对系统内部的所有组件工作状态进行24小时监控，实时检测其工作状态是否正常，包括集中电源、分配电装置、灯具，火灾报警时，能迅速发出指令，控制灯具的显示状态。
系统自检
自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检，定期检查电路故障，消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声；月检方式为上电24H后，每隔30天应急工作30~180秒；年检方式为每年应急工作时间不少于30min。
记录查询
当系统发生应急启动、故障等事件时，控制器能自动记录事件类型，事件发生时间，事件发生区域以及事件的详细信息，可在日志记录中自定义查询日期及范围，控制器能存储事件记录超过10000条。
导光流
控制器可通过软件界面设置灯具顺序闪亮的频率，2～32Hz可设。
权限控制
为确保系统的安全运行，控制器软件操作权限分为普通用户级和管理用户级，不同级别具有不同的操作权限。
① 普通用户级：实时状态监视、事件记录查询、终端远程复位、设备自检；
② 管理用户级：实时状态监视、事件记录查询、终端远程复位、设备自检，控制器系统参数查询、控制器各模块单独检测、普通用户添加与删除。
5. 主要组成部件
A-C-A100型应急照明控制器

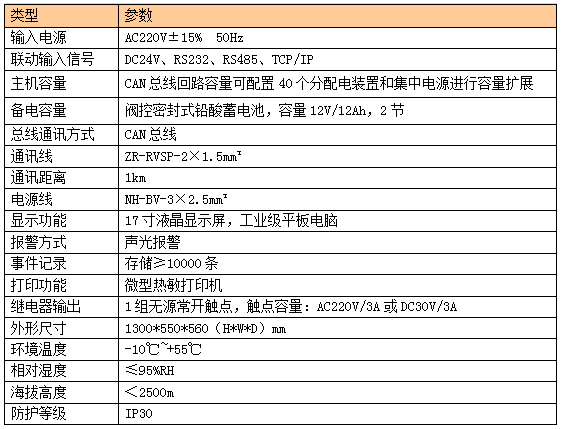

技术参数
面板功能
系统工作指示灯（绿色）：当系统处于正常监控状态时，指示灯常亮；
应急启动指示灯（红色）：当接受到火灾报警信号或手动开启火警时，系统自动应急启动，指示灯常亮；
消音指示灯（红色）： 当发生报警或故障状态时，按下消音键后，消除报警声音，指示灯点亮；
故障指示灯（黄色）： 当系统的任一装置发生连接故障、通讯故障或光源故障时，指示灯点亮；
系统故障指示灯(黄色)： 当控制器与分配电装置、集中电源之间发生通讯故障时或分配电自身发生故障时，指示灯点亮；
手动状态指示灯（绿色）：当系统处于手动报警状态时，指示灯点亮；
自动状态指示灯（绿色）：当系统和火灾报警系统联动后，自动启动报警状态时，指示灯点亮；
备电工作指示灯（绿色）：当主电供电不足，切换到备用电源供电时，指示灯点亮；
主电工作指示灯（绿色）：当主电源正常给系统供电时，指示灯常亮；
月检指示灯（绿色）： 当系统处于每月例行自动检查时，月检指示灯点亮；
年检指示灯（绿色）： 当系统处于每年例行自动检查时，年检指示灯点亮；
自检按键：可让系统自动检查控制器的工作状态是否正常；
应急按键：紧急情况下，可通过此按键启动该系统的应急逃生功能；
自动按键：将系统从手动控制状态切换至自动监控状态，如果有火警输入，系统以自动方式进入应急状态；
手动按键：将系统从自动监控状态切换至手动控制状态，按下面板的“应急”按键，可进入应急状态；
消音按键：当发生报警或故障状态时，可通过此键消除报警声音信号；
复位按键：将系统恢复至正常工作状态；
微型打印机：用于打印启动、故障等事件信息的记录。
A-D-0.5KVA-A200型应急照明集中电源
产品特性
电源转换
内部自动将AC220V电源转换为DC36V，并为区域内的系统部件提供稳定可靠的DC36V电压。
备电功能
内置备用电源，主电源供电不足时，备电源自动切换，切换过程中系统保持平稳运行状态，有效保证系统可靠运行，且维持系统正常运行不小于90min。
故障报警功能
当检测到充电器与电池连接线开路、应急输出回路开路、应急状态下电池电压低于过放电压保护值等故障时，能发出故障声、光信号，并显示故障类型。故障声音信号可按消音键手动消除，当有新的故障信号时，故障声音信号应再次启动，直至故障排除。
应急功能
具有手动、自动两种方式进入应急状态，并设有强制应急按钮。
巡检功能
具有电池巡检功能，实时监测备用电池的状态，并通过液晶显示主电电压、备电电压、输出电压、输出电流。可定时对集中电源自身应急进行测试，防止应急时出现故障。
测试功能
通过测试按钮可直接模拟主电故障时，系统的运行情况及故障信息的显示情况。

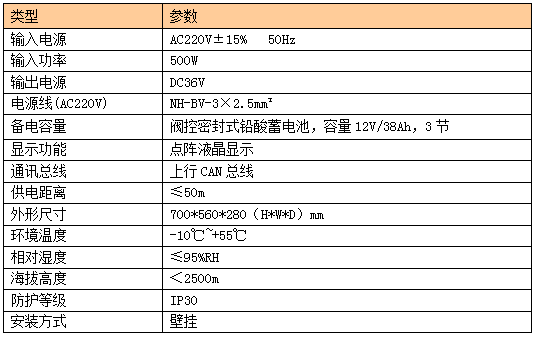

技术参数
面板功能
故障指示灯（黄色）：当集中电源自身发生主电故障、备电故障、通讯故障时，指示灯点亮；
充电指示灯（红色）：当集中电源的备用电池处于充电状态时，指示灯点亮；
应急指示灯（红色）：当系统处于应急启动状态时，指示灯点亮；
主电指示灯（绿色）：当集中电源处于主电源供电状态时，指示灯点亮；
静音按键：用于消除声音信号；
确认按键：短按用于显示当前故障，长按用于设置当前设备地址；
取消按键：短按用于返回上一级，长按用于设置当前设备波特率；
上翻、下翻按键：短按用于当前页面的上下翻页，也可用于更改地址和波特率的数值，长按用于绑定分配电装置界面；
手动/自动旋钮：向左旋转即设置为手动启动应急状态，不受系统应急启动命令控制，向右旋转即设置为自动应急状态，接受系统应急启动命令的控制；
正常/强启旋钮：向左旋转即为设置正常供电状态，向右旋转即为设置强制应急启动；
主备电测试旋钮：正常状态设置为主电源供电状态，按下即设置为备用电源供电状态。
外形尺寸

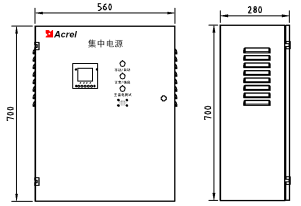

集中电源的外形尺寸： 700(H) *560(W) *280(D)mm
备注：
设备的保护接地端子要妥善接地；
CAN总线通讯线缆建议采用规格为ZR-RVSP-2×1.5 mm²的线缆。
A-FP-A300型分配电装置
产品功能
监控功能
实时接收应急照明控制器命令，将命令下传至灯具，并将自身及所监控灯具的状态信息上传至控制器。
应急功能
应急状态或发生故障时，应急指示灯将点亮。
故障报警功能
当分配电装置与其连接的灯具之间的电源线或通讯线发生短路、断路故障时，或灯具自身出现故障时，分配电装置的黄色故障指示灯常亮，并将灯具的故障信息上传至控制器。

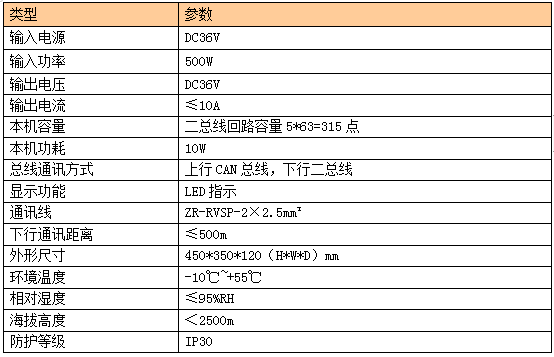

技术参数
外形尺寸
分配电装置的外形尺寸为：450(H) *350(W) *120(D)mm，如下图所示：
6. 系统总结
消防应急照明和疏散指示系统配合火灾报警控制器的使用，在危急时刻，能够快速针对风向、就近出口、火灾的走势、人群密度做出分析，给出疏散路径指示，智能打开消防应急标志灯的指示方向以及应急照明灯，帮助建筑内的人群实时地选择逃生路线，指引安全逃生方向，保障群众的人身安全。该系统主要应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、 酒店、商业楼盘等场所。
