智能电瓶车充电桩为解决充电安全隐患提供解决方案

 摘要：近年来电动自行车数量越来越多，解决了老百姓短距离出行问题，但是和电动自行车相关的安全和火灾事故新闻也屡见不鲜，给社会带来了巨大的损失，成为威胁人民生命和财产安全的一个隐患。电瓶车充电难问题在小区公寓楼时常存在，电动自行车智能充电桩能够解决当前小区物业管理电动车充电问题，电瓶车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。可连接云平台给用户提供安全可靠及智能化的充电服务。经过大量实践证明，智能电瓶车充电桩可以降低物业管理难度，方便用户使用，减少电瓶车充电引发的火灾隐患。

关键词：智能电瓶车充电桩;电瓶车;远程通断；刷卡；扫码支付

0 引言

　　由于近年来电动自行车的增长速度过快，充电需求急剧增加，用户对于充电的便捷性与安全性的关注，使得智能充电桩的市场潜力巨大。目前市面上大多电动自行车充电器采用投币式充电，数量少，投币既不便捷，管理也不便，不够人性化。根据市场需求，智能电瓶车充电桩能够解决当前小区物业管理电动车充电难问题，同时利用充电桩云平台服务可以有效降低物业管理难度，有效管理小区内电瓶车乱停放，私拉电线现象，避免充电异常无法及时通知，火灾不能及时处理的问题。智能充电桩充电方式可以选择按月或按充电时间进行收费。

1 各地政策文件

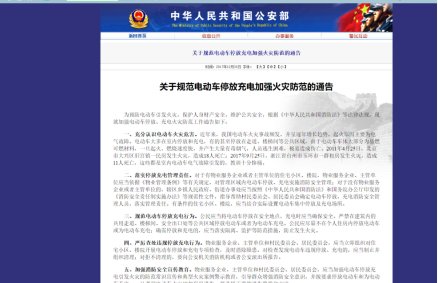

　　电动自行车的安全隐患引起了各级政府部门的重视，2017年12月29日公安部消防局发布《关于规范电动车停放充电加强火灾防范的通告》，要求充分认识电动车火灾危害，落实停放充电管理责任，规范电动车停放充电行为，严厉查处违规停放充电行为。

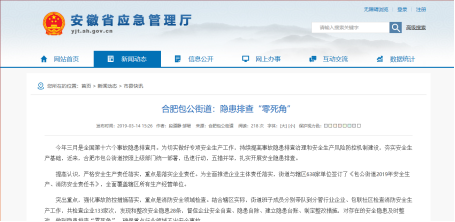

　　为了提高事故隐患排查治理和安全生产风险防控机制建设，安徽省应急管理厅发布《合肥包公街道：隐患排查“零死角”》的通告，合肥市包公街道按照上级部门统一部署，迅速行动，五措并举，扎实开展安全隐患排查。加强宣传，不断营造安全氛围，着重是规范电动车充电的宣传。开展《公安部关于规范电动车停放充电加强火灾防范通告》及用电、用火、用气安全预防等安全基本常识宣传活动。

　　各地政府也纷纷出台相关文件和规定，规范电动自行车停放和充电行为，消除消防隐患，保障人民生命和财产安全。

2 智能电瓶车充电桩产品介绍

　　电瓶车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。支付方式可选择投币、刷卡、扫码使用，设备内部可引出10路出线至专用插座，通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。

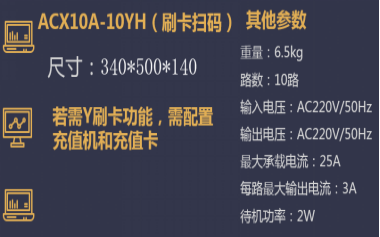

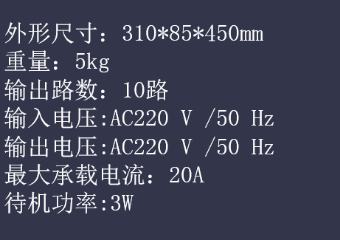

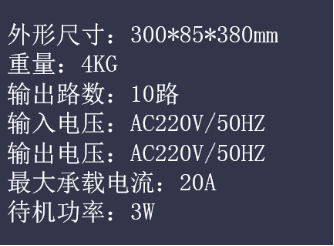

　　2.1 技术参数

　　2.2 功能描述

　　① 电瓶车智能充电桩可外接10路插座，每个插座只支持一台电瓶车通过车配充电器充电。

　　② 电瓶车智能充电桩可支持刷卡、扫码两种付费充电模式，具体设备支付功能以订货要求为准。扫码充电功能需与云平台联网后使用。

　　③ 电瓶车智能充电桩具备语音播报功能。

　　④ 电瓶车智能充电桩可以按时间或电量充电。

　　⑤ 功率识别，电瓶车智能充电桩具备检测大功率负载功能，可以设定功率报警值，达到报警值时会断开对应充电回路，防止用户私接插线板给多台电瓶车充电或大功率设备进行充电。出厂默认设定300W。

　　⑥ 电瓶车智能充电桩支持多次刷卡或扫码后，再按键充电的功能，充电时间将自动累加。出厂默认设定1次，即刷卡或扫码1次按键后，才能再次刷卡或扫码。

　　⑦ 电瓶车智能充电桩可开启免费充电功能

　　⑧ 故障回路识别，电瓶车智能充电桩可判断继电器故障或计量故障导致的故障回路，显示该回路故障信息，断开回路。

　　⑨ 断电记忆，当出现电网停电时，来电恢复后可继续使用剩余的时间充电。

　　⑩ 空载保护，用户拔掉充电器或充电器插头未插紧，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。

　　⑪ 充满自停，电瓶车充满电量后，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。

　　⑫ 短路保护，电瓶车智能充电桩每个出线回路均设置有熔断器保护，在发生短路意外时，会使熔断器熔断。

　　⑬ 箱内过温保护，也可根据需求设置夜间禁止充电时间。

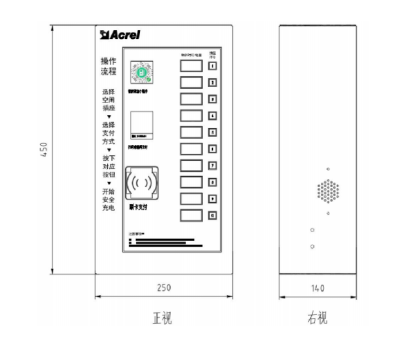

　　2.3 规格尺寸

　　尺寸为 W×H×D=250mm×450mm×140mm；

3 现场安装

　　实地察看现场条件，听从业主方的意见，结合实际情况制订安装方案。

　　安装步骤如下：

　　机箱后盖设计采用防盗内嵌式设计，后盖设有四个膨胀螺丝孔，如图下所示，安装时在

　　相应的墙体上打好四个 6 毫米膨胀螺丝将后盖固定在墙上，若安装在室外，应做好防雨雨棚。

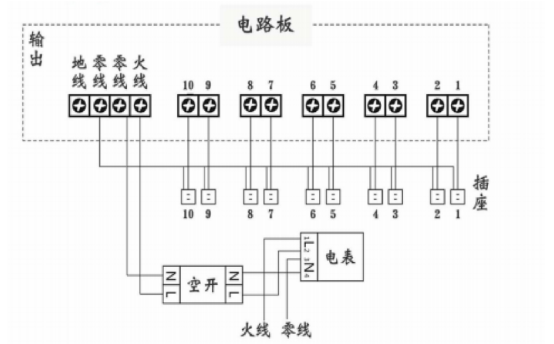

　　机器运行由一台主机和 10 个插座组成，从机器内出线端子排引出 10 路至现场插座，用

　　电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。

　　根据一般电瓶车充电器电缆线的长度，其主机安装高度为箱底部距离地面 100-130 厘

　　米，输出端口（插座）距离地面 70-90 厘米，每个端口（插座）之间的距离保持 70-100 厘

　　米为宜。

4 智能电瓶车充电桩外观设计展示

　　安科瑞电动自行车充电桩有两种系列可供选择，包括ACX10A-YH刷卡扫码、ACX10B-TYH投币刷卡扫码和ACX10B-Y(H)刷卡、扫码二选一及ACX10B-M免费充电型，均可同时供10路充电。其中ACX10A-YH刷卡扫码充电，刷卡充电需要在管理处预存电费充值后进行刷卡充电，也可接入充电桩管理云平台通过扫码充电；

　　ACX10B-TYH全功能型在上述ACX10A-YH基础上增加投币功能。同时也支持小程序单独使用。

　　ACX10B-Y单独刷卡使用，ACX10B-H联网功能可连接云平台也可单独小程序使用。

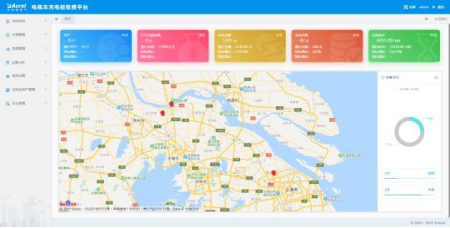

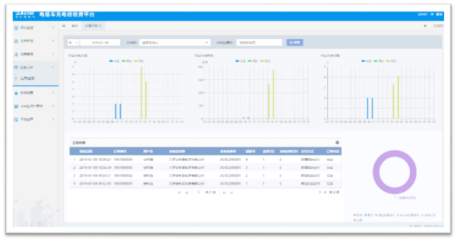

5 电瓶车充电桩管理云平台

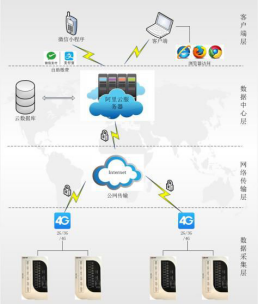

　　安科瑞电动自行车充电桩通过GPRS模块与云端进行通信和数据交互。系统能够对电动自行车充电桩的日常状态、充电过程进行监控；实现充电支付对接：支持投币、刷卡、微信支付等多种支付方式，保证支付交易过程的完整性，对充电过程中的异常情况进行有效预警；实现对下游站级平台的清算、对账功能。

①　安全预警平台可对接消防物联网平台、小程序等，提供相关异常数据，实现电动车充电安全管理的网络化、可视化。

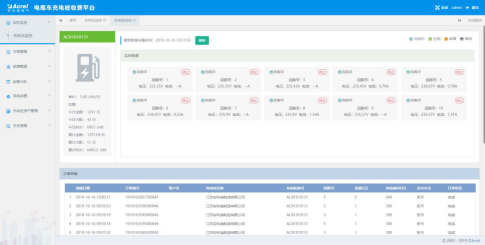

②　交易结算管理对平台连接的所有充电桩状态进行监视，充电桩发生异常情况时可通过APP、短信及时向运营人员发出报警信号，及时消除火灾隐患。

　　平台为运营方提供充电价格策略管理，预收费管理，账单管理，营收和财务相关报表等，支持投币、刷卡和扫码充电。

③　充电服务

　　可通过软件搜索附近充电桩，并查看充电桩状态，并导航至可用充电桩。可通过在线自助支付实现充电。

④　运营分析

⑤　微信小程序对订单进行数据化分析，通过柱状图、报表方式直观展示数据，并支持和第三方平台对接。

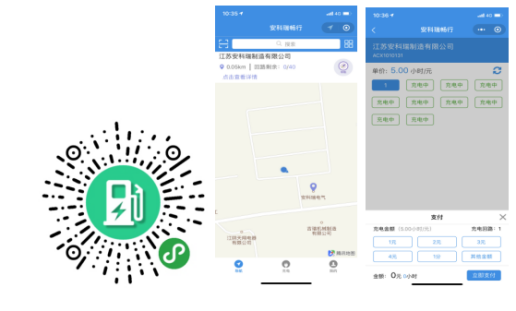

　　可通过微信小程序扫码充电，充电账单支付。运营商和物业管理人员均可通过小程序管理，监测充电桩状态和充电交易情况。

6 结束语

　　基于电动自行车充电引发火灾的危害，各级政府部门发文对电动自行车的整治重*都放在规范停放和充电行为上，因此政府部门人员和物业管理者对电动自行车充电带来的消防隐患高度重视。安科瑞智能充电桩用户可通过微信支付宝扫码充值，就可以实现电瓶车充电，方便安全。电瓶车运营管理云平台可进行24小时温度监控，充满自停。如遇异常自动断电，杜绝室内外充电消防隐患，让充电更安全、更放心!为政府部门、运营商和物业管理人员提供基于物联网技术的管理手段，对电动车进行集中管理，助力物业进行良性社区管理，便民利民，保障社区消防安全!

友情提醒

充电注意事项：

　　1、充电具体操作方法：车辆停靠妥当，将充电器三项插头与车体插孔连接，再将充电器另一端双向插头连接于充电处的插座上,按照充电桩上面的说明操作，即可开始充电。

　　2、微信扫码充电，过时充电装置自动断电。

　　3、禁止将衣物、护膝等可燃物放在电瓶车上。

　　4、本充电处只限电瓶车充电，未经允许不得私自更改线路、插座、开关等，严禁一插多充的现象。

　　5、充电时爱护公司财物，严格遵守充电操作程序，如发现充电设备故障请及时告知保安。

　　6、车辆停放好后，请将贵重物品带走，锁好车辆。

参考文献

　　[1] 安科瑞企业微电网设计与应用手册.2019.11版

　　[2] 安科瑞AcrelCloud-9500电瓶车充电桩收费云平台样册 2019.11

　　[3] 王涛 .应急指挥中心 . 安徽省,2020.4.10.

　　[4] 李卫兵 , 张之超 , 曹伟 . “电动车”智能充电器设计 [J]. 制造业自动化 ,2012,34（2）.
