消防产品在市政综合管廊智能化监控系统的应用

 摘要:市政管理工作开展中，对于综合管廊监控管理的要求越来越严格，通过智能化管廊监控系统的应用，能够为整体的监控管理工作开展要点控制奠定基础。本文介绍安科瑞消防电源监控系统、电气火灾系统及监控模块在市政综合管廊智能化监控管理系统中的应用。

关键词：市政；综合管廊监控管理；消防电源；电气火灾,防火门监控。

1、引言

　　市政综合管廊建设管理中对于智能化管廊建设越来越重视，通过智能化管廊建设，能够将整体的管廊建设工作开展建设要点转变，并且能够在综合管廊建设管理中，将智能化监控管理系统应用到具体的管理监控系统中，并且能够在系统的监控应用中，及时将整体监控管理中的控制要点实施能力整合，这样才能保障在监控控制要点的整合管理中，为市政管廊建设管理工作开展能力提升奠定基础。

2、城市综合管廊现状

　　城市综合管廊内部不仅整合了维持城市功能的自来水、煤气、电力、通信管线，而且管廊自身功能使用的动力、照明、排水等设备繁多，而且产品提供来自不同的厂商，在数据交换中没有一个统一的标准，因此造成接口众多、访问性差，容易形成一个个的“信息孤岛”，无论纳入管线出现故障，还是自身附属设备出现故障，都将造成沿线城市功能的瘫痪，因此建设城市综合管廊监控与报警系统意义重大。

3、市政综合管廊智能化监控管理系统构成及应用

3.1火灾报警系统

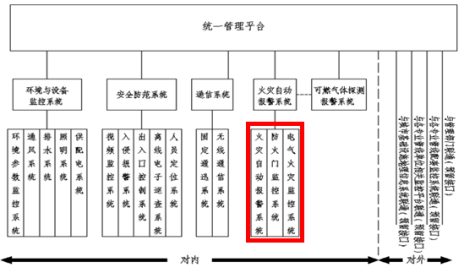

　　火灾报警系统在整个管廊智能化系统监控中也具有重要性建设应用意义，要想保障整个系统应用的监控管理能力提升，就应该在系统应用中，及时将系统应用内的火灾警报监督控制管理工作优化。火灾自动报警系统包括:火灾自动报警系统、防火门监控系统、电气火灾监控系统。

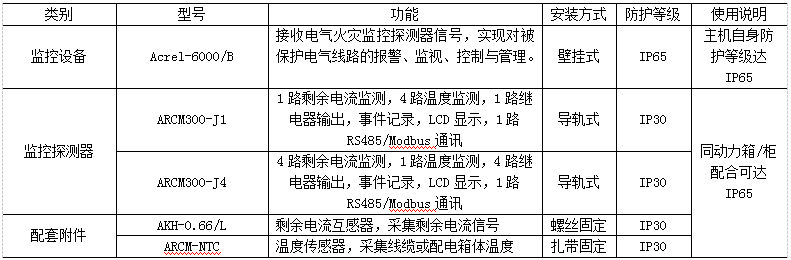

　　安科瑞电气火灾监控系统（管廊地下部分）产品选型

　　Acrel-6000电气火灾监控系统由Acrel-6000系列监控设备、ARCM200BL、ARCM200L系列监控探测器和配套附件组成。系统各设备之间均采用RS485总线进行连接，施工布线简单方便。

　　Acrel-6000/B1电气火灾监控设备简介

电气火灾监控系统组网

　　注：地下管廊使用的动力箱/柜符合管廊相关标准，防护等级达IP65

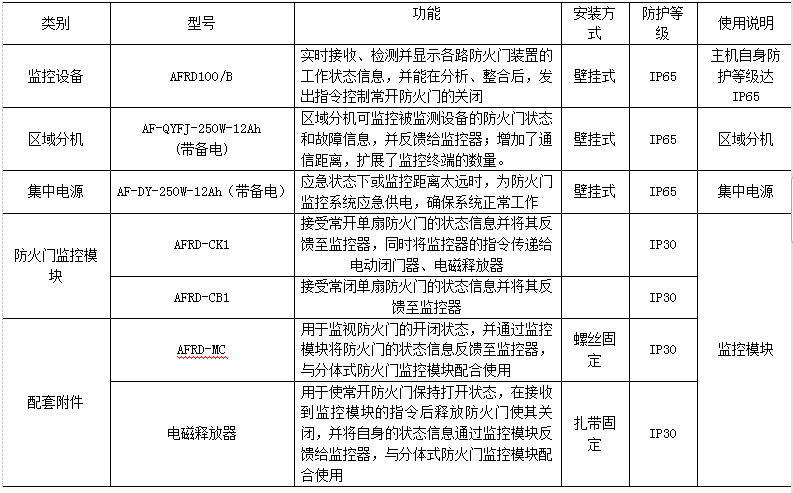

　　安科瑞防火门监控系统（管廊地下部分）产品选型

　　AFRD100/B防火门监控器能够通过二总线与多个防火门监控模块相连，构成集散式防火门监控系统。监控器能实时接收处理各路监控设备发送的断路、短路、故障信号，同时在液晶屏幕上显示，当断路、短路及通讯故障发生时，监控器能发出声光故障信号，在屏幕上显示故障位置及故障类型，并具有数据存储、查询和报警信号控制输出等功能，还具备对监控模块的远程复位功能。

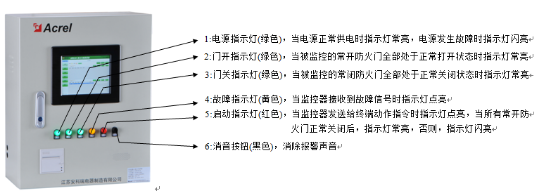

　　AFRD100/B防火门监控器简介

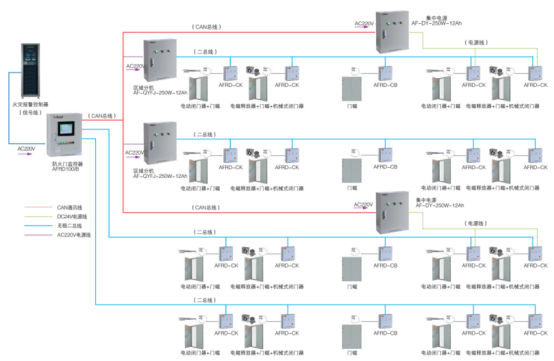

防火门监控系统组网

3.2 环境及设备监控系统

　　在市政综合管廊智能化建设管理中，为了将整体的智能化管廊建设工作开展性能提升，需要在管廊建设中，对其对应区域内的设备运行以及对应的环境监测工作开展进行分析，并且在分析中，按照具体的管廊建设处理中的设备控制进行科学的系统监控规划。该部分环境监控系统的实施中，系统对应的环境及设备监控共分为以下几点：一是环境监测设备；二是排水设备；三是通风设备；四是照明设备，只有将对应的环境监测设备和监控系统运行系统建设好，才能保障在系统的监控运行中，将整个系统应用的监督控制管理能力发挥出来。

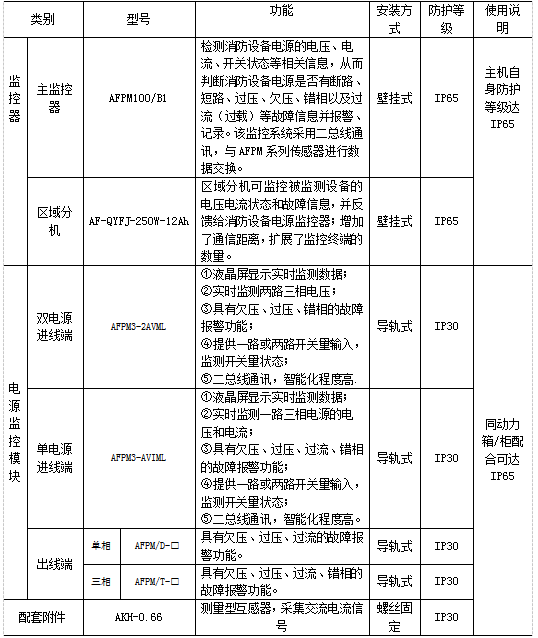

　　针对排水设备、通风设备等监测设备的运行状态，可以配套使用安科瑞消防设备电源监控系统及传感器。选型如下：

消防电源监控系统主要实现的监控功能：

　　1. 监控器通过接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视；

　　2. 当被监测回路报警时，可控制输出继电器闭合，用于控制被保护电路或其他设备，当故障消除后，控制输出继电器释放；

　　3. 系统故障报警：程序不能正常运行时，监控设备发出声光报警信号，同时面板上的“系统”故障指示灯亮；

　　4. 当发生过压、欠压、错相、过流故障报警或通讯、电源故障时，系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中，当故障报警解除、排除故障时，同样予以记录。

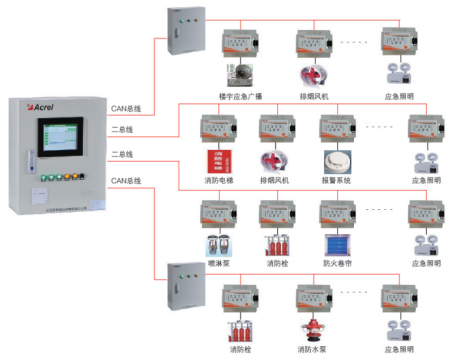

　　消防电源监控系统组网

4 结束语

　　综上所述，在当前市政建设管理工作开展中对于综合管理的智能化建设中，已经实现了对其建设管理工作开展中的智能化监督控制，并且在整个智能化系统监控管理中，为了将整体系统应用的智能化监控管理能力提升，需要在系统的应用过程中，及时按照其系统应用中的智能化监督控制，对系统运行进行分析。通过对各防火分区排水泵的状态、通风装置状态、照明的状态、火灾的状态检测，建立完善的预警、报警机制，解决城市管廊设施遭受人为破坏的隐患，保障管廊内的通风、照明、排水、防火、通信等设备的正常运转，并在发生事故时能迅速反应处理管廊监控中心就是整个管廊安全管控系统的神经中枢，通过自动化监视与侦测设备，将管廊内任一角落的状况资料迅速传递收集于监控中心，使管理人员可以随时轻易地掌握所有情况。

参考文献

　　【1】《电气火灾监控系统》GB14287-2014

　　【2】安科瑞企业微电网设计及应用手册.2019.11版

　　【3】吴恩远 周中 电气火灾监控系统设计与应用图集  2012.8

　　【4】吴建 浅析市政综合管廊智能化监控管理系统
