智能型BA系列电流传感器在污水行业的运用

1.引言

      交流电流变送器应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流和线性补偿技术，是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于各类工业自动化系统、电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

2.智能型BA系列电流传感器

      在低压配电行业，需要使用很多的电流传感器对各个支路的电流进行采集，及时获取各个支路的电流状态，保证其正常工作。由于现场安装环境多样化，用户既希望能快速准确的得到支路电流数据，同时电流传感器又能在安装时能够满足各个现场不同的安装环境。

现有技术中使用的交流电流传感器存在以下缺陷：

（1）现有的电流传感器电流环方向不能旋转，传感器必须按照现场线缆的穿线方向安装；

（2）现有的电流传感器都是一体式的，如果现场的需要测量的电流线缆与后面的采集设备距离较远，就无法满足；

（3）很多用户需要现场显示各支路线缆电流，常规的电流传感器都不带显示。

与现有技术相比，智能型BA系列电流传感器的优势是：

（1）智能型BA系列电流传感器电流环可0-90°方向旋转，对于用户现场安装时可以适应各种不同电流线缆穿线方向，安装灵活方便，大大降低了安装难度；

（2）智能型BA系列电流传感器可实现分体式安装，在空间狭小的配电箱内可以将主体和电流环安装在不同的部位，大大提高了安装的灵活性；

（3）智能型BA系列电流传感器可外扩显示模块，对于需要本地显示的用户提供了极大的便利；

（4）智能型BA系列电流传感器输出采用RJ45接口和模拟量输出接口两种，接线简单方便可靠；采用Modbus-RTU协议，标准的通讯协议便于监控主机数据解析。

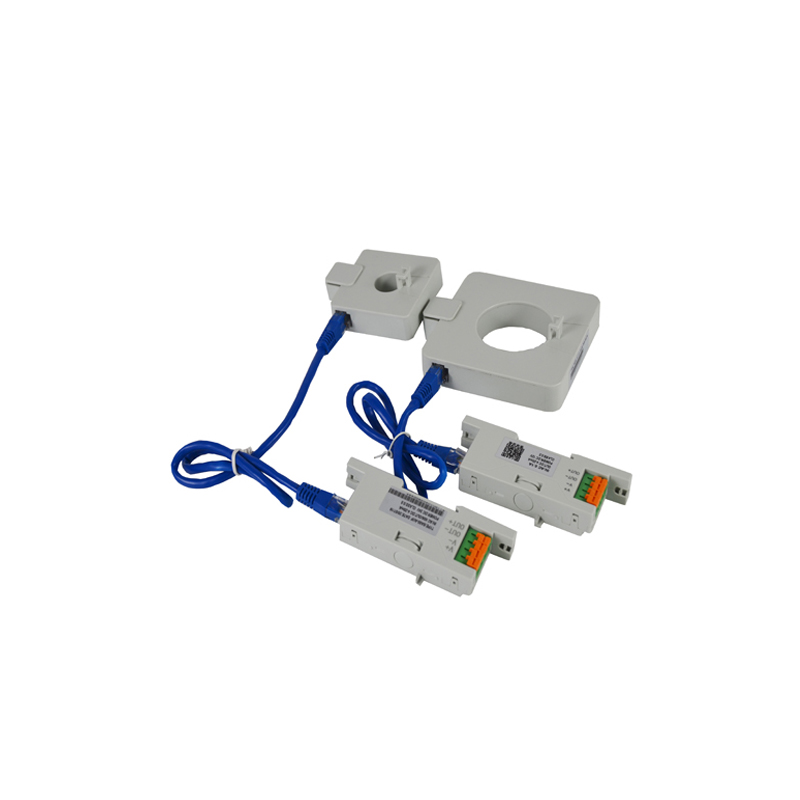

外形分为一体式和分体式，如图1和图2所示。

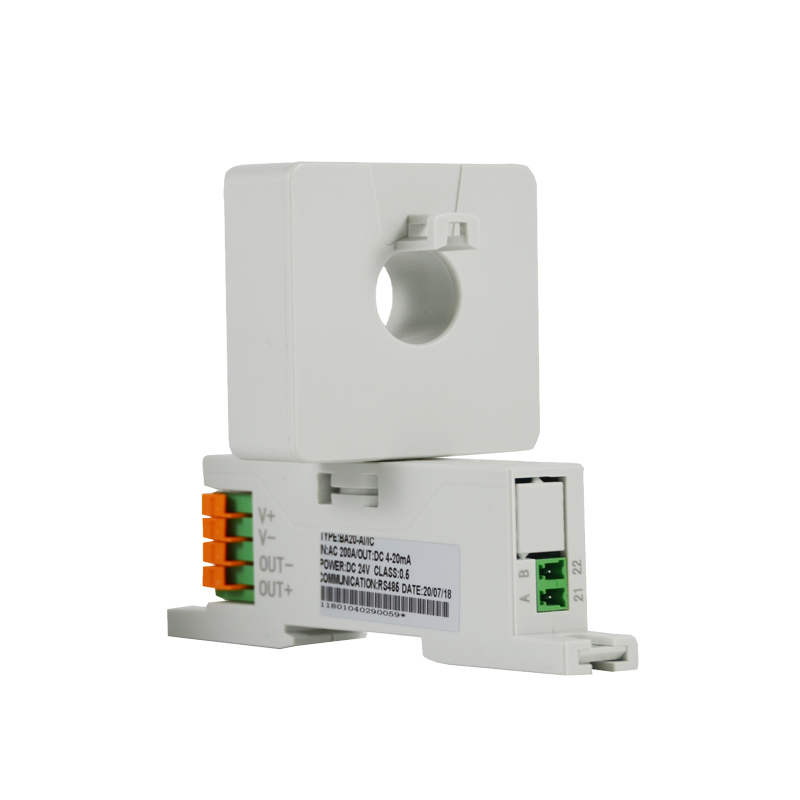

图1 一体式外形

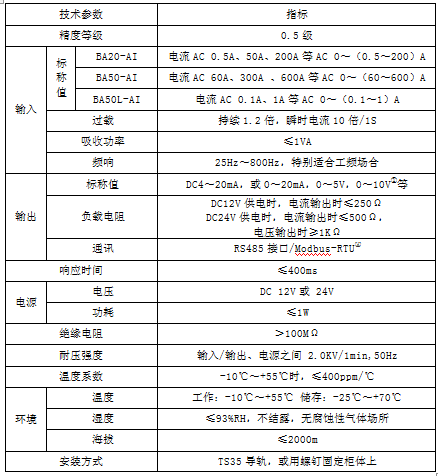

技术参数：



3.应用实例

      在污水处理的整个流程过程当中，水泵作为水的主要传送设备，起到至关重要的作用由于污水处理厂内的水泵数量众多，如果其中的某一接点水泵出现问题，很可能致使上一程序中的污水积累过量和下一程序中的污水低于正常液位，从而使整个污水处理程序处于半瘫痪状态，工作人员无法对所有所有水泵进行巡检。

      基于上述污水处理行业中的水泵、循环泵在无人巡检的情况，可通过智能型BA系列电流传感器来进行监测，第一时间了解水泵的功率状态，通过PLC或DSC系统采集传感器的变送数据来正确判断水泵的正常工作情况。还可通过Modbus_RTU通信规约实现智能型BA系列电流传感器与数据终端设备进行数据交换的物理连接和通讯协议。



3 结束语

      电流变送器不仅特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能控制监控系统，而且广泛应用于电力、石油、煤炭、冶金、铁道、市政等部门的电气测量、自动控制以及调度系统。智能型BA系列电流传感器更是实现了检测装置与数据终端设备的直接连接，便于用户的安装调试。
