导轨式电流互感器在数据中心的应用

关键词 低压配电系统 数据中心 微型电流互感器 导轨安装 应用 技术参数

1.引言

      当前，国家明确要求加快5G网络建设。而数据中心在5G网络建设中负着数据流的接收、处理、存储与转发，而随着数据中心的大力建设，精密配电单元是一种主要用于数据中心内的配电系统，又叫配电列头柜，出线回路比较多，用于电流信号的采集的微型电流互感器使用量也越来越大，为了节约成本，提高生产效率，对电流互感器的要求也越来越高。

2.微型电流互感器

      微型电流互感器是电力行业的设备，一般用于各种电力仪器之中用于测量、保护之用。与普通互感器相比微型互感器具有体积较小，精度较高等特点，广泛应用于数据中心精密配电系统中。但是，目前市场上用于数据中心交流电流检测的互感器种类虽然很多，但都有以下缺点：

（1）安装不便，采用底板螺钉固定，需要在安装板上钻孔，比较费人工；

（2）占用柜体空间较大，而列头柜中空间有限，不利于节约材料成本；

（3）二次引出线与互感器本体直接相连，没有办法根据现场实际情况灵活调整引线长度；

（4）微型电流互感器一般二次绕制匝数较多，二次开路时开路电压很高，对设备和人身安全造成危害。

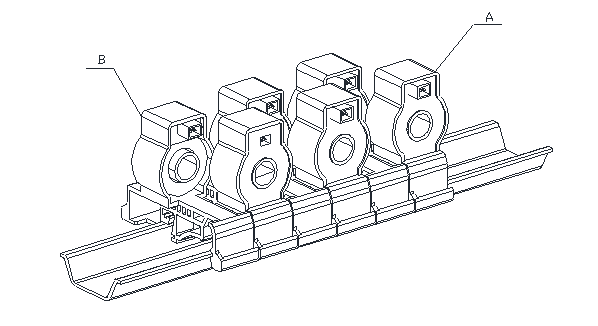

针对以上不足，AKH-0.66/W-XA、W-XB电流互感器，可以解决上述问题。安装、维护方便，美观： 如上图1所示，一种导轨式电流互感器具有以下优点：

（1）采用导轨式安装方式，安装方便，节约人力；

（2）互感器采用3个一组（A型和B型配合使用），相邻互感器主体部分前后交叉排列，组合排列后与一个3P断路器等宽，断路器的出线正好穿过互感器穿孔，安装后整齐美观，互不影响，且不占多余空间；

（3）互感器的二次引出方式为插拔端子，可以在互感器本体安装完成后，根据实际情况裁剪引出线，接线方便，节约成本；

（4）互感器二次出线端并联TVS管，使得互感器二次绕组开路时，二极管呈低阻值状态，把二次绕组短路，抑制了过电压的产生，从而实现了保护设备和人身安全的目的。

     图1

      以某精密电源机柜为例，其馈线回路很多，在一个柜体中需安装多个单极微型断路器，而每个单极微型断路器又需要连接一个电流互感器用于测量回路电流。采用常规电流互感器，不仅占用柜体空间，而且安装不方便、不美观。导轨式电流互感器采用导轨式安装，只需将其直接卡在35mm导轨上即可，互感器3个一组，相邻互感器主体部分前后交叉排列，每个互感器导轨卡槽部分与一路断路器等宽，安装后整齐美观，组与组之间互不影响，且不占多余空间。只需将一次电缆穿过互感器即可；二次引出线用接线端子直接引出，红色为S1，黄色为S2，为用户节约了大量成本。安装示意图如图2：

图2

AKH-0.66/W-XA&W-XB系列微型电流互感器（如图3），产品为圆型穿孔，导轨式安装，输出为50mA或其他小电流信号，产品具有体积小，精度高，带载能力强，安装方便等优点，为用户实现多回路监控节约成本。

 图3

技术参数：

3 结束语

      在通信机房及数据中心终端配电系统中的精密电源机柜使用导轨式电流互感器可以快速实现多回路监控，有利于其在低压智能配电中进一步推广和应用。导轨式电流互感器已在上海、苏州、深圳、天津、济南、西安、北京等地的通信机房及数据中心终端配电系统中得到广泛应用，降低了投资成本，产生了很好的社会经济效益。
