智能安全配电装置在家庭住宅中的应用



　　关键词：触电伤亡；智能安全配电装置；住宅



　　0：概述



　　随着我国电力事业的迅速发展，各类电器的使用会越来越多。人们可能随时要与用电设备接触。有时由于某些原因，人体可能触及带电物体，就有可能遭受电击。



　　电流可能对人体构成多种伤害，例如电流流过人体，人体直接接受电流能量将遭到电击；电能转换为热能作用于人体，致使人体受到烧伤或灼伤；人在电磁场照射下，吸收电磁场的能量也会受到伤害。诸多伤害中电击伤是基本的形式。



　　电击是电流通过人体，机体组织受到刺激，肌肉不由自主地发生痉挛性收缩造成的伤害。严重的电击会使人的心脏、肺部、神经系统等的正常工作受到破坏，严重时会危及生命。



　　1.住宅电器的几种漏电现象



　　1.1静电泄露



　　在空气干燥的条件下，由于空气对静电荷的中和作用和带电体本身的泄漏放电能力都较差，致使带电体上的静电越积越多，可以达到数万伏的静电电压，静电电压达到一定值时，会在空气中发生放电现象。当人接触到带电体时，静电荷就会通过人体流入大地，人会出现针刺感，如果把电器接地，静电就会消失。



　　1.2电阻性漏电



　　绝缘电阻再大也会有微量电流泄漏，但是远远小于人体的感知电流。当因受潮，电器绝缘老化使绝缘电阻呈低电阻值时，泄漏电流就会增大，成为人可以感知的电流。



　　1.3 电容性漏电



　　电器带电体和外壳间存在分布电容，电容在交流电压变化期间进行充放电而起到导电作用，因而产生电容性漏电。由于分布电容的容量一般很小，对工频交流电的容抗很大，所以泄漏电流很小，但是在潮湿的条件下，空气介电常数增大，容抗减小，电容性漏电也会增大。



　　1.4 短路性漏电



　　当电器带电体绝缘损坏，使带电体直接与电器外壳接触时，电源通过带电体与外壳相通，使外壳上带220V电压，此为短路性漏电。如此时电器外壳没有出点保护，人体一旦接触外壳，电源就经人体与大地相连，可产生很大电流，此种漏电较为危险。



　　2.住宅电器的防触电措施



　　1）按照电器防触电要求实施保护接地和保护接零，保护接地，将电器的金属外壳或金属底座与大地作电气连接，保护接零，将电器外壳与电源零线相连接；



　　2）正确接线，检查室内插座的接线是否正确；



　　3）及时发现和排除漏电故障，及时清除电气间隙的灰尘异物等；



　　4）做好维护保养工作，避免用电器绝缘受损，及时处理电器的异常现象；



　　5）正确使用用电器；



　　6）增加防触电的辅助设备，安装防触电保护装置。

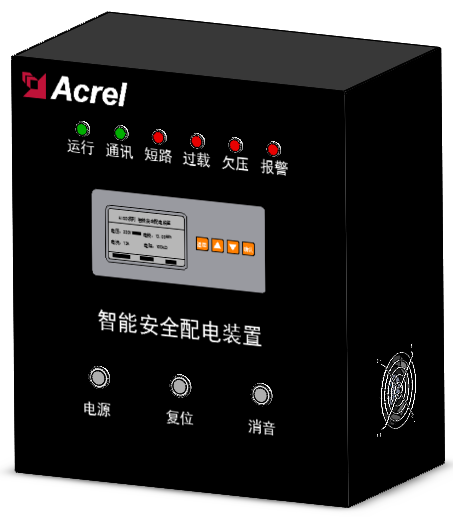

　　3.安科瑞AISD系列智能安全配电装置



　　3.1介绍



　　AISD系列智能安全配电装置是安科瑞电气有限公司专门为低压配电侧开发的一款智能安全用电产品，本产品主要针对低压配电侧人身触电安全事故、线路老化、漏电引起电气火灾等等常见隐患而设计。



　　产品主要应用于学校、医院、养老院、康复中心、酒店、商场、企事业单位、家庭电器等各类低压用电的场合。



　　3.2功能特点







　　1） 供电稳定性。负载端发生单相接地故障，装置报警，但系统无须切断电源，仍可持续供电。



　　2） 供电安全性。装置可以把系统的漏电流限制在很小的级别，人体无意触碰到供电线路，也不会造成触电事故。



　　3） 限流灭弧。系统发生短路故障，装置能快速切断电源，不会出现电弧火花。



　　4） 过载保护。装置监测到系统过载，可以及时切断电源，避免故障恶化。



　　5） 电压监测。装置实时监测系统电压，当线路欠压时，发出报警信号，可以设置是否切断电源。



　　6） 报警功能。在系统发生短路、过载、欠压等异常时，装置发出声光报警信号，提醒相关人员。



　　7） 事件记录。装置存储20条事件记录，可供用户查询。



　　8） 通讯功能。装置配置RS485通讯接口，MODBUS-RTU协议，可以远程读取相关数据。

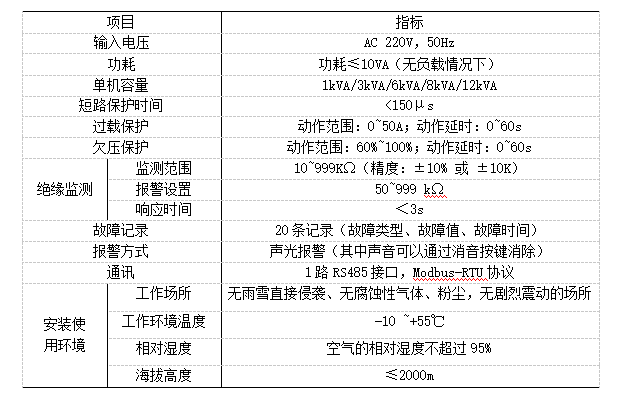

　　3.3技术指标

　　　　​

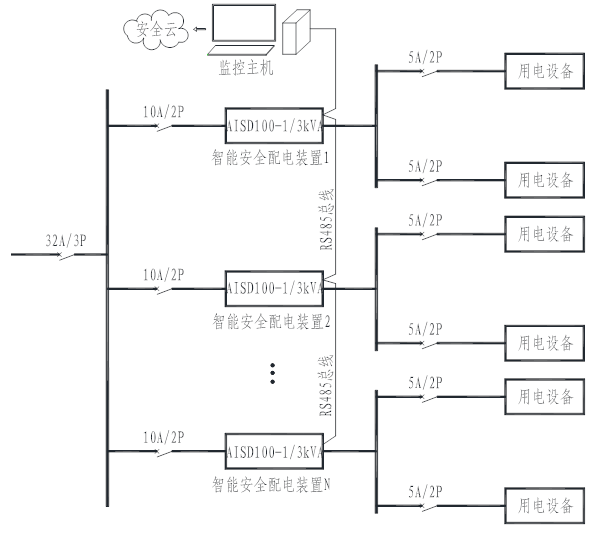

　　3.4典型应用图





　　4.结语



　　智能安全配电装置可有效避免线路的漏电，保证了节能和安全。同时智能安全配电装置可在线路发生接地故障发出报警，在线路发生短路时及时实现限流，避免短路火花的产生，减少电气火灾事故的发生，保证住户的生命和财产安全。
