电气防火限流式保护器在高层住宅中的应用

    　摘要：本文阐述了高层住宅电气火灾的原因和特点及危害性，结合限流式保护器的的功能提出高层住宅防止电气火灾的解决方案。



　　关键词：高层住宅；电气防火限流式保护器



　　0：概述



　　随着我国城镇化建设速度的快速提升，城市土地价格暴涨，用地日趋紧张。高层住宅因为容纳人数多，收到房地产开发商的青睐，加之民众观念的转变和现代技术进步，居民购买高层住宅建筑成为选择，更高层居民楼也成为我国大中城市主要的住宅结构形式，高层住宅数量日趋增多，成为现代城市的标志。由于社会，土地和人口诸多因素的影响，在将来较长一段时间，高层住宅建筑将是我国大中城市住宅楼的主要建筑形式。高层住宅节约用地，美化环境，给城市带来了更加广阔的工作空间，但是由于经济发展的需要，用电量大幅增加，导致建筑电气火灾发生的频率也随之提高，给国家和人民的生命财产安全造成巨大损失。其中高层建筑物电气火灾的危害尤其严重，高层建筑电气火灾救火困难，人员难以逃离，常常酿成悲剧，因此高层建筑电气火灾的防范就显得格外重要。



　　1：高层建筑电气火灾原因和特点分析



　　电气火灾的发生，从根本上讲有两种形式，即过热型和放电型。过热型的基本特征是：电气设备或线路的发热部位产生异常高温，从而引燃电气设备或线路的绝缘材料及周围的可燃物。放电型的基本特征是：带电导体之间解除不良或禁书导体之间存在电位差。在其间隙产生电火花或者电弧，从而引燃周围易燃物质。



　　高层建筑电气火灾主要有以下几方面原因和特点：一是高层建筑配电系统复杂、配电线路多、分布面广、连接点多，隐蔽部位多不易发现和监督，指示有些隐患可得以存在；二是施工或使用不规范，包括私自改动配电线路或更换线路保护开关，使配电线路长期在过负荷状态运行；三是配电系统保护不完善，不能进行有效防护；四是使用劣质产品或易燃材料；五是火灾蔓延迅速、扑救与人员疏散困难。因此对于高层建筑，应按照电气防火保护装置，从技术角度进行防范。



　　2.高层建筑电气火灾的防控



　　目前电气火灾在建筑火灾中所占比例居高不下，每年由于电气火灾所造成的火灾及损失占1/3左右，因此加强对电气线路火灾监控很有必要。



　　现行工业和民用建筑中，所有室内配电系统都安装有漏电、短路、过负荷保护装置。一旦本条线路上出现过负荷、漏电、短路。这些保护装置会自动断电实施保护。有省市规定，在一些重要的公共文化娱乐场所和一类高层民用建筑中，都安装防火漏电报警装置。即在原有漏电、短路、过负荷保护开关的基础上增加声响报警装置。当线路上发生故障时，保护开关动作，同事发出声响报警，警示管理人员对本配电线路、系统设备进行检查，消除隐患，防止电气火灾事故的发生。

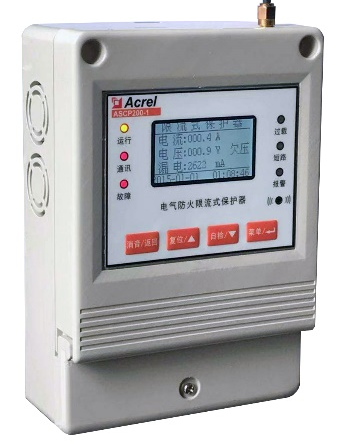

　　3. ASCP200-1型电气防火限流式保护器



　　3.1.概述



　　ASCP200-1型电气防火限流式保护器可有效克服传统断路器存在的短路电流大、动作时间长、短路电弧大、使用寿命短等弊端。发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。



　　3.2.功能特点





　　1)短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，抑制因短路电流过大所引起的电气火灾事故。



　　2)过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60秒）时，保护器进行限流保护。



　　3)超温限流：当保护器的内部元器件温度超过设定值时，产品启动超温限流保护功能，防止因温度过高造成产品损坏。



　　4)过/欠压保护：当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。



　　5)线缆温度监测：当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。



　　6) 漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。



　　7)通讯功能：具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全云平台，或第三方监控软件或平台。

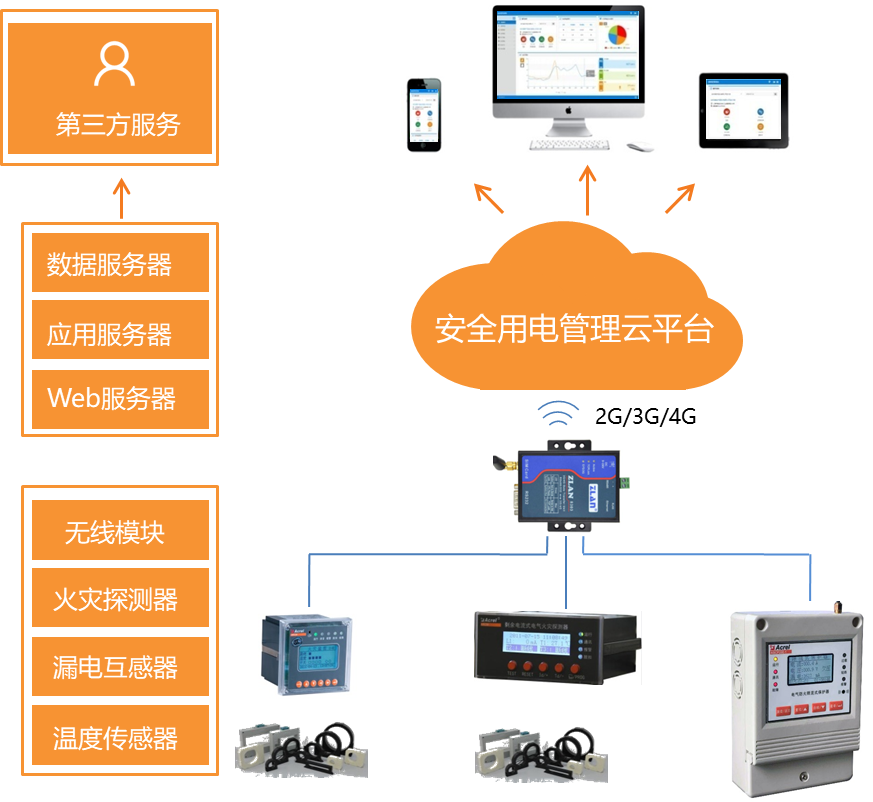

　　3.3.应用系统图

3.4相关标准和地方通告



　　·DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：



　　第5.4.8条　电气防火限流式保护器应符合下列规定：



　　应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定；



　　应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；



　　租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；



　　幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。



　　·DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：



　　第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。



　　·国家标准GB14287.6《电气火灾监控系统 第6部分：电气防火限流式保护器（征求意见稿）》



　　·《上海市电气火灾综合治理工作导则》：



　　第7.1条：推广应用电气防火限流式保护器，用于电气短路、电线过载发热情况下快速切断故障电路。



　　·《长沙高新区电动自行车集中充电棚设置安装实施规定》：



　　第二条：住宅小区设置电动自行车集中停放场所应具备定时充电、自动断电、故障报警、电气火灾监控和可视监控、带有灭弧式短路保护等功能的智能充电控制设施设备···



　　4.结语



　　随着我国社会经济的发展，高层建筑越来越多，而做好高层建筑的电气火灾防范对人们的生命财产安全有直接的关系。电气防火限流式保护器可有效避免线路相间短路打火造成的电气火灾事故，保证安全。同可在线路发生短路故障发出报警，减少电气火灾事故的发生，保证了高层住宅建筑的安全。
