消防设备电源监控系统在苏州某工业区项目的应用

　　GB28184-2011《消防设备电源监控系统》中已经明确将消防设备电源监控系统纳入建筑防火强条，强制规定了消防设备电源监控系统的基本功能。所以本文针对消防设备电源监控系统的应用范围及其功能做些阐述。



关键词：AFPM100/B1；消防设备电源监控设备；AFPM3-2AVM；



0. 前言

　　随着社会的快速发展，现代大体量建筑、公众集聚场所建筑和一类高层建筑越来越多，其消防控制室控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消火栓系统、应急照明系统等多个系统的操作。消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。因此，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，投入大量资金的消防设施可能形同虚设。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。



1. 项目介绍

　　苏州某工业园区，是苏州市政府战略性新兴产业项目，是建立在创业型企业及大型新兴产业的聚焦集中营，是新型的创业型文化产业园区。

1.1 用户需求

①消防设备电源监控主机功能

监控设备应能接收来自消防设备电源监控探测器的监控报警信号，并在10s内发出声、光报警信号，指示报警部位，显示报警时间，并予以保持，直至故障排除。

具备消音及消音指示功能，当有报警或故障时声讯号可恢复输出，方便现场调试和维护

②监控功能

监控设备应至少设有两级操作级别，值班员只允许解除声报警信号和查询信息。进入操作员以上操作级别应采用钥匙或操作密码，用于进入高操作级别的钥匙或密码可用于进入低操作级别，但用于进入低操作级别的钥匙或密码不能用于进入高操作级别。

③易操作、易维护

操作页面采用图形化的显示方式，直观地展现了各消防设备电源的工作状态，操作界面简单、方便，软件运行稳定可靠，具有良好的扩展性和可维护性。



2. 现场项目应用产品简介

2.1 AFPM100/B1消防设备电源监控系统

　　AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、石油化工、文教卫生、金融、电信等领域（以下简称监控器）。AFPM100/B1型消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，AFPM100/B1监控器通过二总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备主、备电源的工作状态。监控器采用集中式、模块化设计，配接传感器，通过对消防设备电源的电压、电流、开关状态等运行信息、故障报警信息等进行监测并存储、分析、统计，方便用户进行监控和管理；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等功能。本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面友好、易学易用。

　　AFPM消防设备电源监控系统由AFPM100/B1型消防设备电源监控设备、电压/电流传感器和AKH系列电流互感器以及其他附件组成。系统各设备之间均采用二总线进行连接，施工布线简单方便。

2.2 AFPM100/B1消防设备电源监控设备

2.2.1 面板元件布置及功能说明

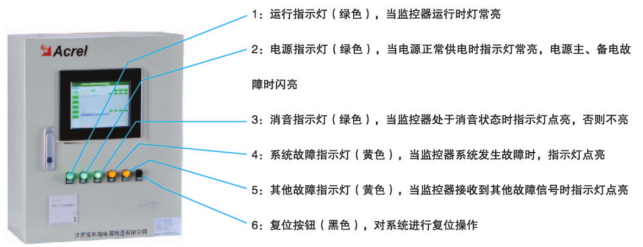

图1  AFPM100/B1面板元件布置及功能说明

2.2.2 技术参数

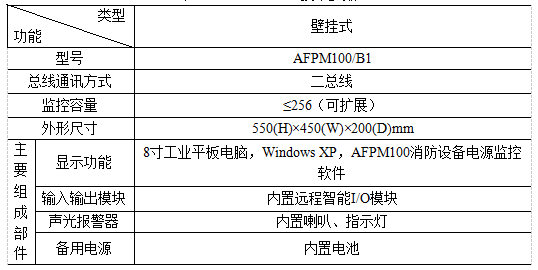

表1  AFPM100/B1技术参数

2.2.3内部端子接线表

　　1）消防设备电源监控系统接线端子

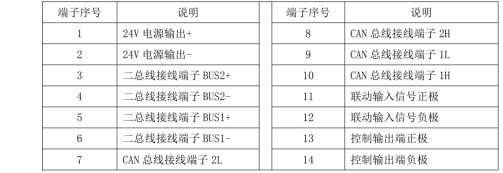

表2  AFPM100/B1内部接线表

　　

2.3  AFPM3-2AVM型电压传感器

2.3.1 产品外形

图2   AFPM3-2AVM产品外形

2.3.2 AFPM3-2AVM系列电压传感器的功能：

传感器具有2路三相电压检测功能；

传感器支持2路联动信号输入功能（2路无源干接点输入、输入方式:内置电源）；

传感器支持1路继电器输出功能，触点容量AC220V/1A，DC30V/1A；

传感器具有过压、欠压、错相等多种保护功能；

传感器具有事件存储功能，能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况；

通讯方式：二总线通讯。



2.3.3 技术参数

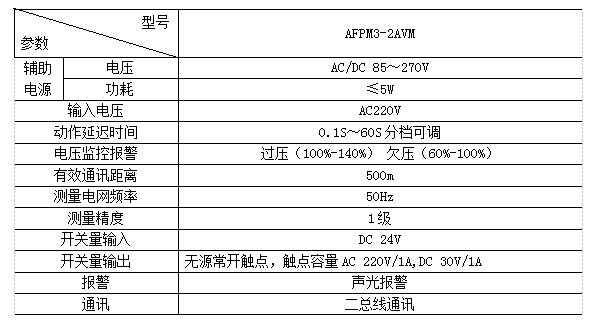

表3  AFPM3-2AVM技术参数

2.4 AKH-0.66 I型电流互感器

2.4.1 产品外观



图3  电流互感器外观

3 现场应用

3.1系统组网图

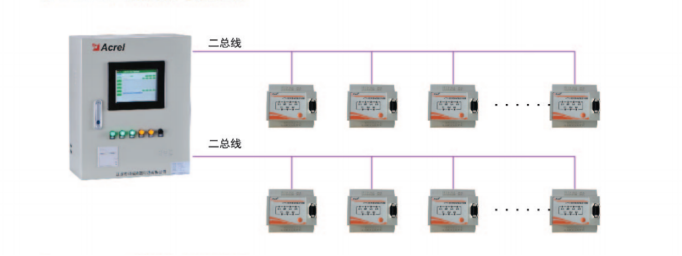

图4  系统组网图



3.2 系统软件运行界面



　　　　　　



系统运行主界面

包含“软件标题区”、“功能列表区”、 “页面显示区”三部分，可以通过点击 “功能列表区”内按钮进入各相关功能界面。





 用于内部设定参数、测量参数状态参数，并可于该界面对监控装置进行远程解除报 警或分合闸控制。

　　　　　



设备检测界面

 该检测功能为“管理员”和“操作员”方可进行的操作功能，主要用于设备自检和对监控系统柜体面板指示灯的手动检测。





用户于该界面内可查询任意时段内相应报警或动作类型下的记录，各级操作权限均可查看该界面的信息。

　　　　　　

3.3设备现场应用照片

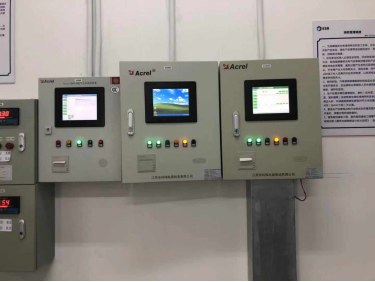

图5 主机现场安装图





图6仪表现场安装图

4. 结束语

　　AFPM消防设备电源监控系统可降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术保障，AFPM消防设备电源监控系统将为消防设备“保驾护航”，起到保障人民生命和国家财产的作用。
