安科瑞电气为北京冬奥会场馆供电保电提供解决方案

1.概述

　　北京冬奥会将于2022年2月4日盛大开幕，这是我国重要历史节点的重大标志性活动，是展现国家形象、是国家发展、振奋民族精神的重要契机。随着盛会的日益临近，作为举办奥运会重要的基础条件，北京冬奥会的场馆建设工作一直备受大家关注，而场馆的供配电系统运行稳定可靠是重中之重。

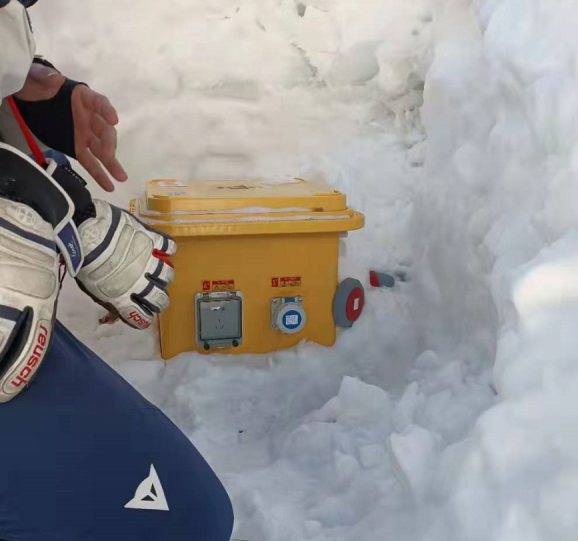

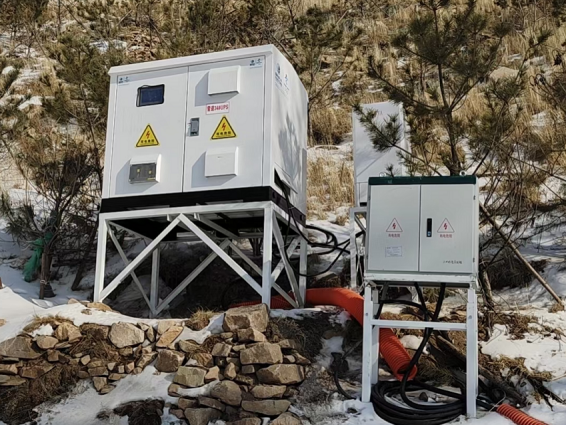

　　现场室外环境比较严酷，温度低至零下20℃，为了保障供电可靠，各指挥部对照保电职责做好供电保障能力测试工作，测试每个场馆的保电任务、主供电源和自备应急电源供应情况、重要负荷运行情况、继电保护动作情况、应急处置预案、备品备件、后勤保障等内容。安科瑞电气为冬奥会提供了配电箱智能监测和箱内环境调控解决方案，针对电缆分支箱、ATS电源箱、UPS电源箱等供电保电设备进行在线实时管理，通过ANet电力物联网边缘计算网关采集室内外配电柜内部电气数据、温湿度、凝露、接点温度等数据并进行自动调节以达到良好的运行条件，对冬奥场馆实现从UPS到场馆末端低压开关的智能化监控，及时提供应急保障，提升供电可靠性。

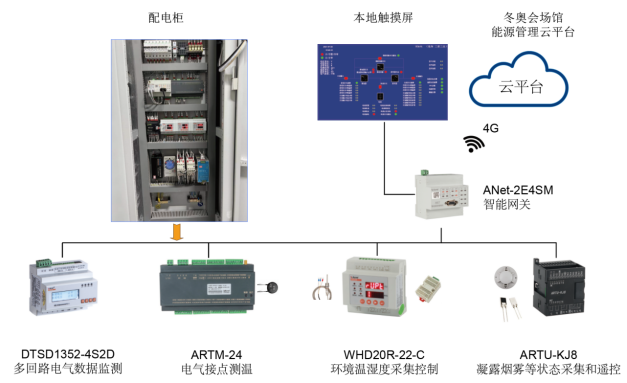

2.系统结构

　　系统可分为三层结构：即现场设备层、网络通讯层和平台管理层。

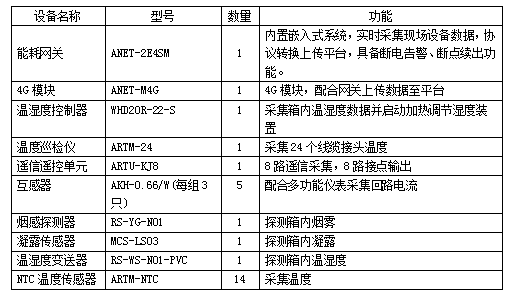

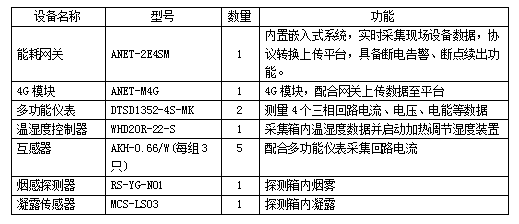

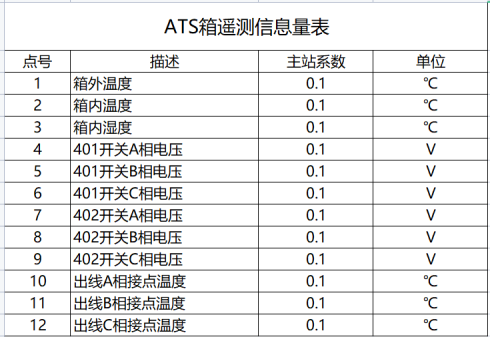

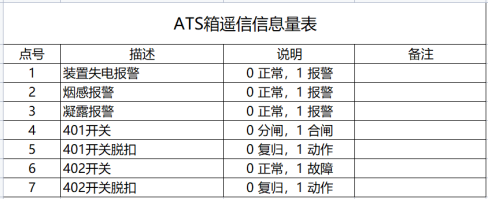

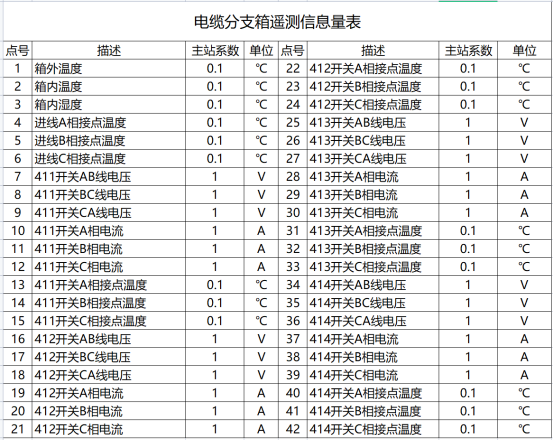

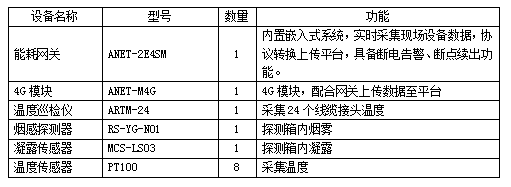

　　现场设备层：包含DTSD1352-4S2D-MK、DTSD1352-4S2D、ARTM-24、WHD46-33-C、WHD20R-22-C、ARTU-KJ8等信号采集设备，用于采集室内外配电箱内电气运行参数、电气接点温度、箱内环境温湿度、凝露、烟感等数据，并可通过ANet-2E4SM智能网关内置逻辑自动控制加温调节湿度，保持配电箱内部良好的运行环境。

　　网络通讯层：包含ANet-2E4SM智能网关。网关主动采集现场设备层设备的数据，并可进行规约转换，数据存储，并通过4G网络把数据上传至本地触摸屏和指定的服务器端口，同时网关可设置控制逻辑，当条件触发时可自动控制加温控制湿度等设备。

　　平台管理层：冬奥会能源管理大平台。
