AAFD-DU多回路故障电弧探测器在某医院项目上的应用

摘要：故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行合理的检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。

产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

1、故障电弧的概念以及危害

故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。

故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时，其中心温度可高达3000 ℃左右，并伴随有金属喷溅物，足以引燃任何可燃物，引发电气火灾，对人民群众的生命财产安全造成危害。

2、项目介绍

某医院，是某市经济技术开发区一所集教学、科研、预防、康复、急救、社区卫生服务于一体的三级综合医院。

配置GE1.5T核磁共振、GE64排128层螺旋CT、西门子1250mA数字减影血管造影机（DSA）等50万元以上设备近百台。率先建立区域影像、检验、病理、心电诊断中心，与武汉协和医院建立了远程会诊教学网络联系。按三级甲等医院标准新建的院区投入使用，占地面积170亩，建筑面积18万平方米，规划开放床位1500张。

3、用户需求

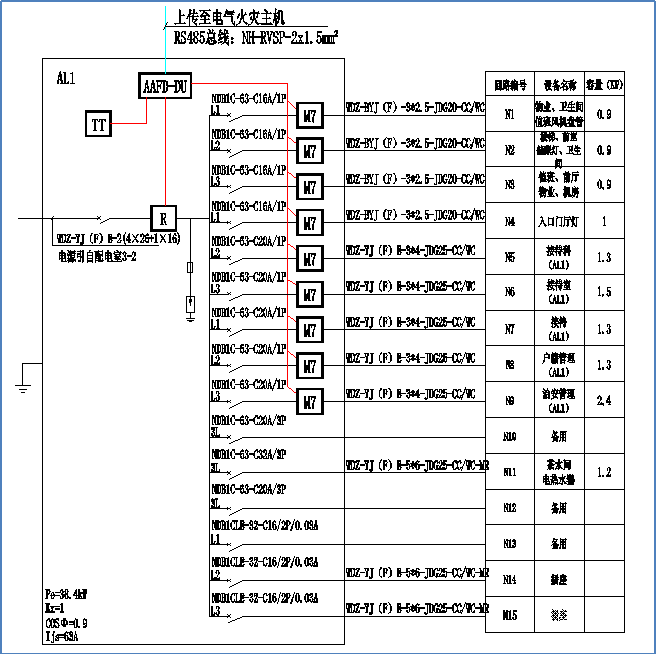

①　现场要求采用多回路的故障电弧进行检测；

②　现场的故障电弧探测器可以将数据上传到对应的主机上。

4、项目介绍

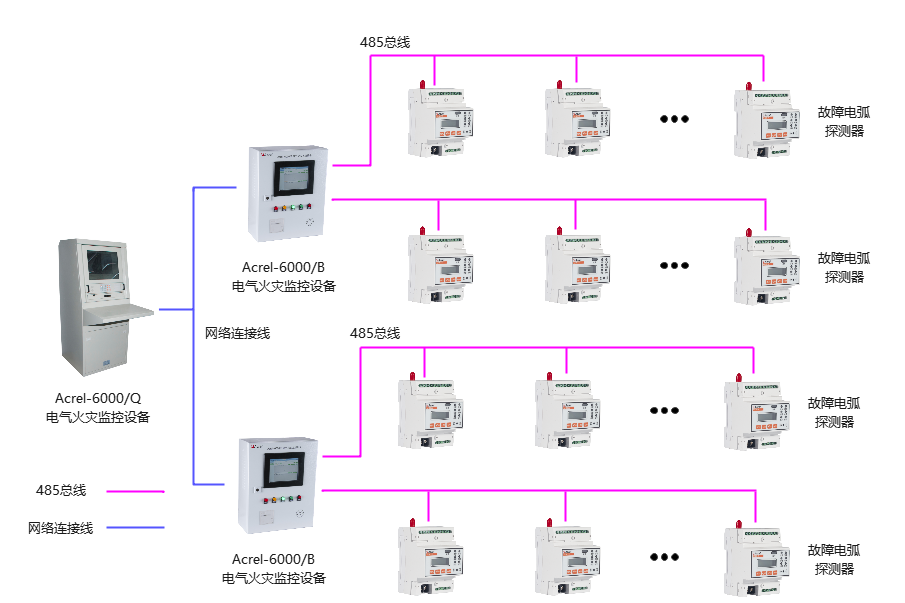

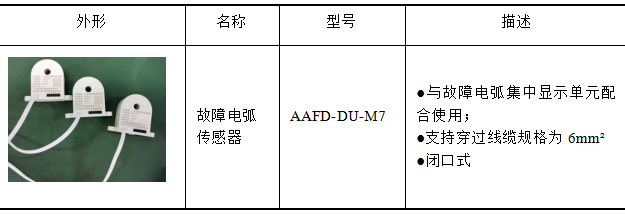

故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行合理的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光报警，并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014，可适用于医院、养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

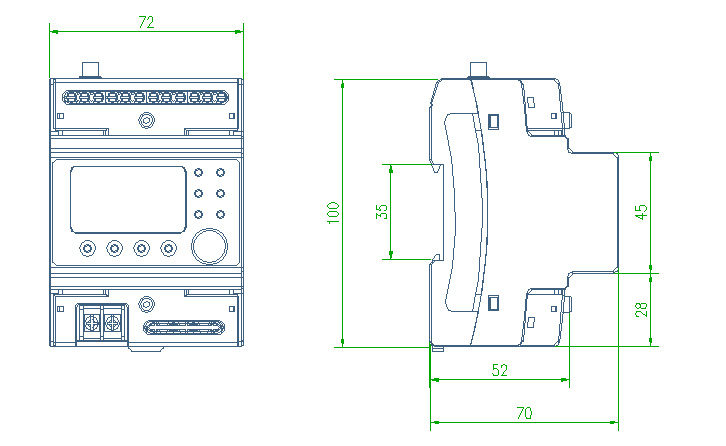

5、产品外观
