浅谈电气防火限流式保护器在电气防火领域中的应用

摘 要：本文通过分析了解各地关于电气安全这块拟定的相关标准规定以及民用建筑电气设计标准，从建筑住宅发生电气火灾的案例中，发现火灾原因，从智能防控的角度，介绍了我司ASCP200系列电气防火限流式保护器的工作原理、主要功能、技术特点以及关联的系统云平台，并提出预防措施。

一、前言

近年来，火灾事故频发，不但总起数呈增长态势，重大和特别重大火灾也明显多发，给社会经济和人民生命财产安全造成了巨大损失，这不能不引起全社会的重视。

根据应急管理部消防救援局的官网统计数据，2019年全年共接报火灾23.3万起，亡1335人，伤837人，直接财产损失36.12亿元。其中城乡居民住宅火灾占火灾总数的44.8%，但是全年共造成1045人死亡，占总数的78.3%，远超其他场所亡人的总和。

特别值得关注的是，在电气设备使用越来越广泛的当下，电气故障引发的火灾占比也越来越高。2019年统计的住宅火灾中，已查明原因的火灾，有52%系电气原因引起，其中各类家用电器、电动车、电气线路等引发的火灾尤其突出。

另外，随着我国人口老龄化的增加，火灾亡人的老龄人口所占比重已从2009年的占29%提升至2019年的36.2%，远高于老龄人口占总人口16.2%的比重，而住宅火灾中该比例更达到42.9%，瘫痪、残疾、精神病人等群体的比重达到44.3%（与年龄分别统计）。

这两个突出问题应引起关注，要求我们切实加强源头治理，提升居民住宅火灾防控水平。毫无疑问，用电防火己成为我国当前火灾预防工作中的一项重要和紧迫的工作。

二、电气防火现状及相关规范

我国目前针对住宅领域的家用电气火灾监控方面的标准及设计规范比较少。家庭入户电源进线一般只根据《GB50096-2011住宅设计规范》中的要求安装了漏电保护开关。《GB50096-2011住宅设计规范》中规定：

相关标准和地方通告

2.1 DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：

第5.4.8条电气防火限流式保护器应符合下列规定：

应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定；

应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；

租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；

幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。

2.2 DB11/791-2011《北京市地方标准文物建筑消防设施设置规范》中要求：

第9.2.1条文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。

2.3 国家标准GB14287.6《电气火灾监控系统第6部分：电气防火限流式保护器（征求意见稿）》

2.4 《上海市电气火灾综合治理工作导则》：

第7.1条：推广应用电气防火限流式保护器，用于电气短路、电线过载发热情况下快速切断故障电路。

2.5 《长沙高新区电动自行车集中充电棚设置安装实施规定》：

住宅小区设置电动自行车集中停放场所应具备定时充电、自动断电、故障报警、电气火灾监控和可视监控、带有灭弧式短路保护等功能的智能充电控制设施设备。

三、安科瑞电气防火限流式保护器

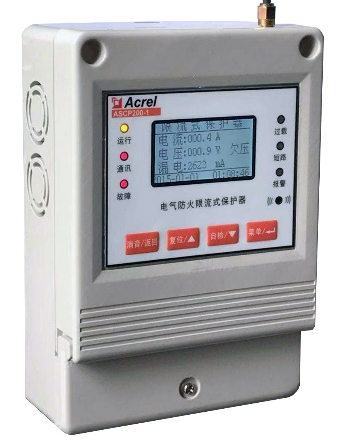

3.1 概述

ASCP200型电气防火限流式保护器可克服传统断路器存在的短路电流大、动作时间长、短路电弧大、使用寿命短等弊端。发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

3.2 功能特点

　　

1）短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，因短路电流过大所引起的电气火灾事故。

2）过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（3-60秒）时，保护器进行限流保护。

3）超温限流：当保护器的内部元器件温度超过设定值时，产品启动超温限流保护功能，防止因温度过高造成产品损坏。

4）过/欠压保护：当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

5）线缆温度监测：当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

6）漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

7）通讯功能：具有1路RS485接口，1路2G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全云平台，或第三方监控软件或平台。

四、安全用电管理云平台

ASCP200型电气防火限流式保护器可以通过无线通讯的方式接入安全用电管理云平台。该平台是针对我国当前电气火灾事故频发而研发的一套电气火灾预警和预防管理系统，是基于移动互联网、云计算技术、通过物联网传感终端（现场监控模块、传输模块），将供电侧、用电侧电气安全参数实时传输至云服务器。安全用电管理云平台可以不受时间、地点、环境的限制，自行选择合适的方式（本地电脑、手机APP、短信）来掌控用电系统的运行情况，做到“早预防、快报警、自诊断、出报告”的工作流程化。

平台软件采用B/S架构，智能调度技术人员在客户端可通过IE浏览器访问所有软件功能，客户端无需安装任何客户端软件，支持多种平台访问，Web终端显示系统、APP终端软件、电气安全终端设备，手机APP软件同时具有IOS版本和安卓版本。

4.1 平台登录

用户通过客户端电脑浏览器直接输入云服务器域名，通过用户名及授权密码，可以直接远程登陆安全用电管理云平台。

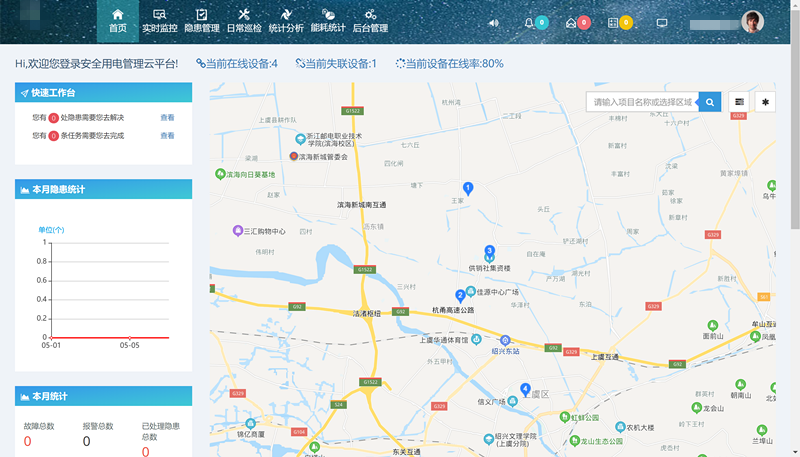

4.2 平台首页

通过平台首页可以快速浏览隐患巡查界面或隐患处理界面、本月隐患、故障统计以及项目信息地图导航，智能调度技术人员可以通过曲线、地图等各种方式查看隐患数量、隐患位置、隐患发生频率以及任务的接收、下发情况，并可以通过项目列表、地图快速查定位需要查询的项目情况。

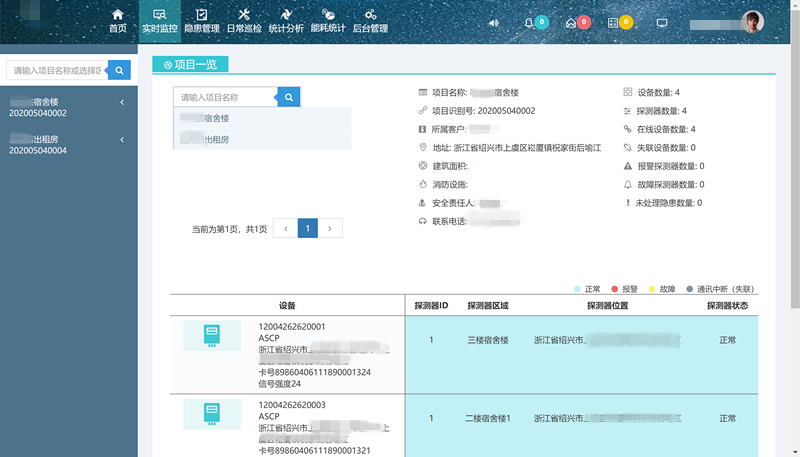

4.3 实时监控

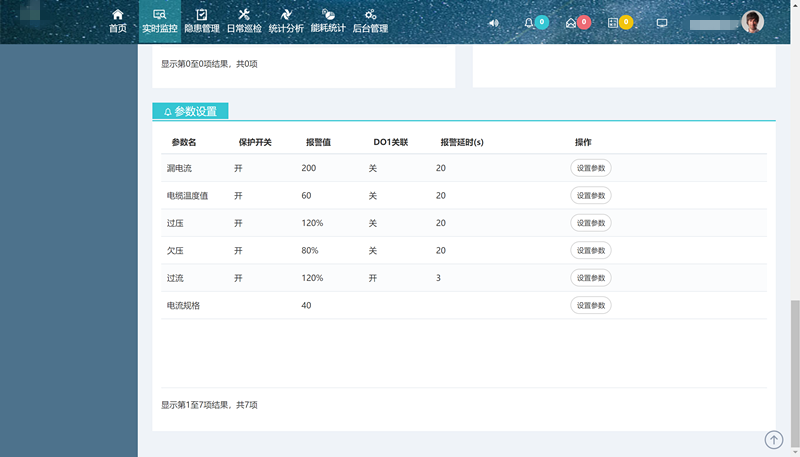

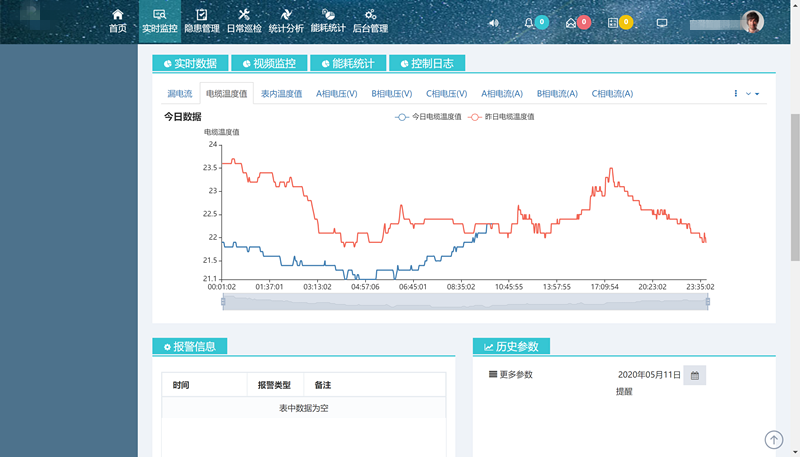

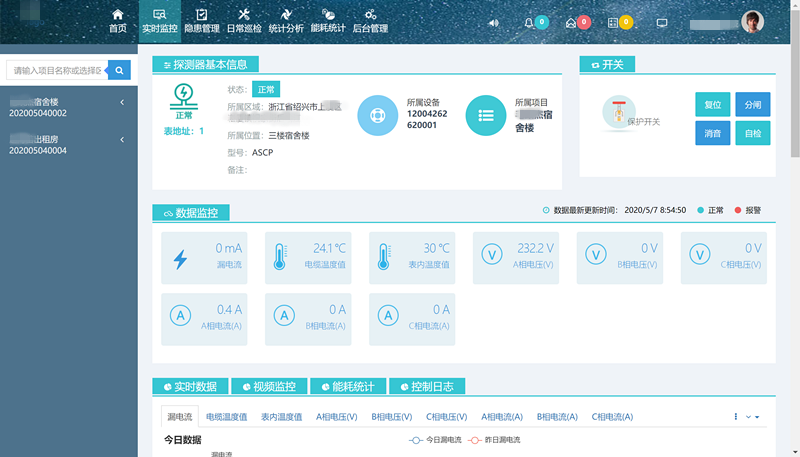

通过实时监控界面，除了可以实时显示项目所属客户、地址、建筑面积、消防设施、安全责任人、联系电话、设备数量、探测器数量等信息，还以更醒目的方式显示了未处理报警和未处理故障信息，下属设备和探测器，并可以查看各设备以及探测器基本信息、开关操作、数据监控、实时数据、参数设置、历史信息和报警信息等。

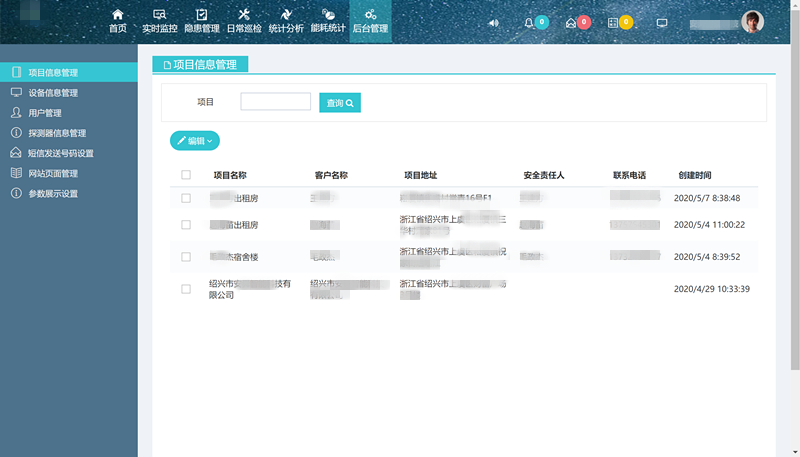

4.4 后台管理

根据运维调度管理的需要，智能调度技术人员可以分为不同角色，安全用电管理平台中也可以提供多种不同的角色：管理员，平台管理员，联网用户等，不同权限的用户所能查询的范围是不同的，管理员用户也能够增加、修改或者删除相应的用户信息。

4.5 手机APP功能

手机APP软件具有IOS版本和安卓版本，并与电脑终端系统的数据同步，能展示电压、电流、漏电流、温度等电气参数的实时监测数据及变化曲线、历史数据与变化曲线；短路、断线、漏电、超温、过压、欠压、过流等电气故障实时报警数据等；能实时显示项目地理位置、未排除隐患数、未处理巡检数等；通过APP消息推送的方式提醒用户实时报警信息；可以实现远程复位、远程分闸功能；可以对所有现场探测器进行远程参数设定及修改；可以对所有现场探测器的远程控制记录进行查询；

五、结束语

电气防火限流式保护器的使用，可以减少因电线短路、电线过载等原因引起的电火花过大造成的电气火灾的发生，在电线发生过载或者短路时，及时断开后方负载回路，将电火花的产生扼杀在摇篮之中，不会产生电线过热绝缘层融化和短路点迸发电火花的情况，使之无法引燃周边的易燃物，减少火灾发生，保障住宅用户的生命和财产安全。

安科瑞ASCP200系列电气防火限流式保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

安全用电管理平台的使用，可以帮助技术人员和住宅用户实时监视电气线路和用电设备存在的安全隐患（如：线缆温度及漏电等），防止电气火灾的发生。使用安全用电管理云平台，是从源头上预防电气火灾的措施。
