大型体育场馆应急照明设计

前言：

　　体育场馆作为人员密集场所，在举办体育赛事和文娱活动时，有大量人员聚集。在危险情况下（如火灾），确保人员疏散尤为重要。本文结合某奥体馆（体育场、游泳馆）项目，探讨了大型体育场馆应急照明设计的要点及设计时需要注意的地方。

关键字：体育场馆；应急照明；疏散指示

1.体育场馆应急照明的设计要求

　　根据 GB 50034-2013《建筑照明设计标准》，应急照明定义为: 因正常照明的电源失效启用的照明。应急照明包括疏散照明、安全照明、备用照明。体育场馆应急照明设计要求，除了要满足GB 50016-2014（2018年版）《建筑设计防火规范》13章、GB 51348-2019《民用建筑电气设计标准》中10.4节及13.6节、GB 51309-2018《消防应急照明和疏散指示系统技术标准》相关要求外，还应满足 JGJ 354-2014《体育建筑电气设计规范》第9章应急照明及附属用房照明中的内容。　

2.疏散照明设计

　　体育场馆的防烟楼梯间及其前室、疏散走道、配电室、消控室等疏散照明按 GB 51309-2018中相关要求设计，并注意按人员密集场所的照度要求设计。需要特别关注的内容如下。

　　（1）高大空间区域的疏散照明设计。对于游泳馆、体育馆，其比赛场地上空高度较高（约20m以上），疏散照明需按B型灯具设计。为便于安装及检修，灯具的安装方式也需要结合马道布置情况，进行照度计算后进行布置。需要注意的是，比赛场地面积较大，灯具数量较多，B型灯具功率较大，通常场地疏散照明的集中电源的容量可能超过1kW。按GB 51309-2018中第3.3.8条要求: 集中电源的额定输出功率不大于1kW时，可设置在电气竖井内。因此，应注意场地区域疏散照明集中电源容量及箱体设置原则问题，如容量超1kW需要设在电井外，或根据建筑布局分设在场地两侧电井内。

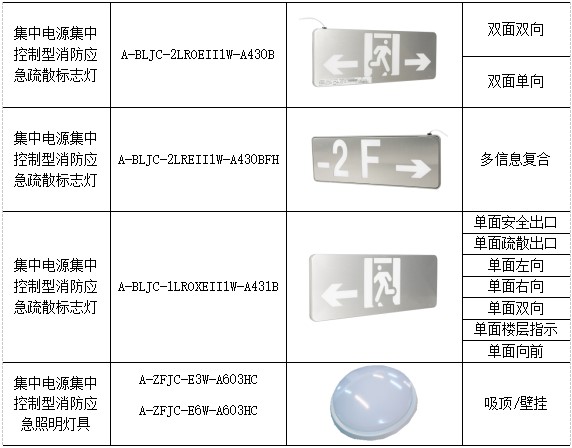

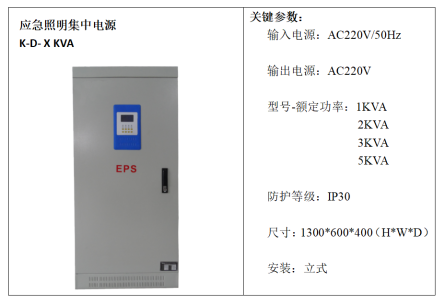

　　B型集中电源选型：

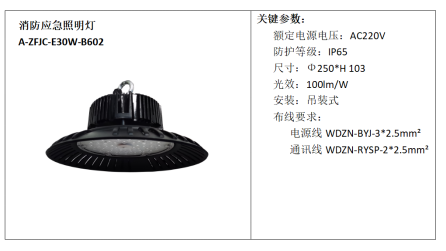

　　B型灯具选型：

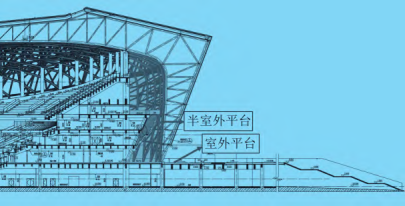

　　（2）体育场馆出口及其通道、场外疏散平台的疏散照明地面低水平照度值不应低于5lx。在国内目前的大型体育建筑中，为满足体育赛事使用功能和看台效果，采取利用半室外观众平台疏散看台人员是通行的做法。该项目体育场半室外观众平台由金属屋面及穿孔幕墙围护而成，幕墙下部侧面敞开。半室外平台示意如图1所示。

图1 半室外平台示意

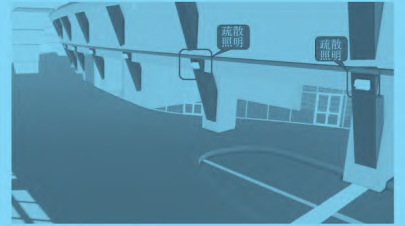

　　根据半室外平台上方空间不规则且空间较高的特点，设计采用A型应急照明灯，在墙体上壁装的方式，安装高度在3m。半室外平台疏散照明安装示意如图2所示。

图2 半室外平台疏散照明安装示意

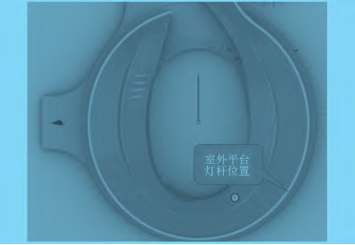

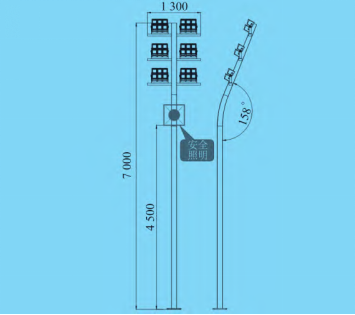

　　对于室外平台，根据规范要求设置疏散照明。因室外平台有泛光照明设计，此处的疏散照明灯具的设置，结合室外平台泛光照明设计方案考虑点位设计及安装，泛光照明灯杆位置示意如图3所示。实际工程中，疏散照明灯具安装无泛光照明灯杆可借用，如室外平台的疏散照明可安装在体育场铝板幕墙上。室外平台疏散照明安装示意图如图4所示。
