新型的铁塔基站“能源管家”
引言：随着5G基站的迅猛发展，基站的能耗问题也越来越突出，高效可靠的基站配电系统方案，是提高基站能耗使用效率，实现基站节能降耗的重要保证，通过多回路仪表监测每个配电回路的用电负载情况，同时依托物联网等手段，在“云”端形成智能化、信息化、可视化的用能图表，能对整个基站的用电情况进行实时监控和运行质量的管理，在提升供电线路运维管控能力的同时，又能降低运营成本支出，为助力新型“双碳”目标提供了完美的解决方案。
关键字：5G基站能源管理；基站云平台；
1、行业政策
近日，武汉市人民政府印发《武汉市数字经济发展规划（2022—2026年）》中提到引导边缘数据中心与变电站、基站、通信机房等设施协同部署，打造高效能的云边端一体化计算布局。完善“武汉云”智慧城市基础设施，优化统一云管平台。优化数字经济领域重大项目用地、用能等要素资源配置，降低5G、数据中心等新型基础设施用电成本，持续降低网络资费成本。针对该政策，安科瑞致力于智能电网终端，作为数据中心的参与者以及节能服务提供者，给出了相应的解决方案。
2、方案介绍
2.1硬件方案：

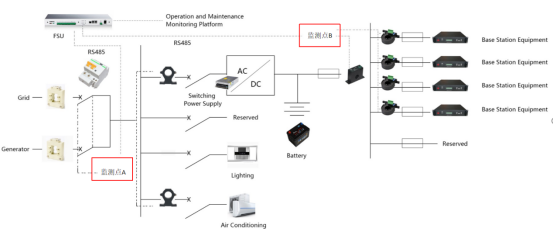

以下为常见基站能耗配电的拓扑图：
对于监测点A的情况可以分成交流单回路监测和交流多回路监测，分别对应以下场景1和场景2。
对于监测点B的情况可以分成直流多回路监测，对应以下场景3。
（1）应用场景一：一路交流三相或三路单相计量
产品图片：

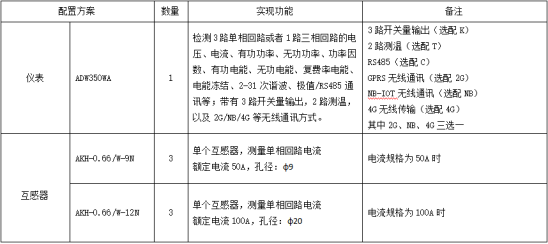

配置方案：
（2）应用场景二：多路交流三相和单相计量
导轨式产品图片：

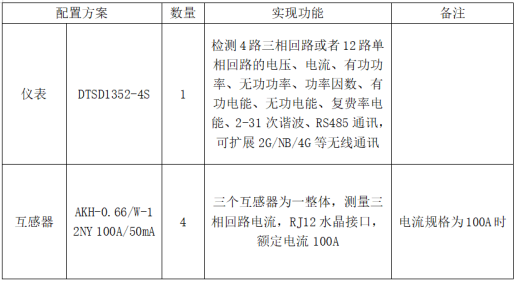

配置方案：

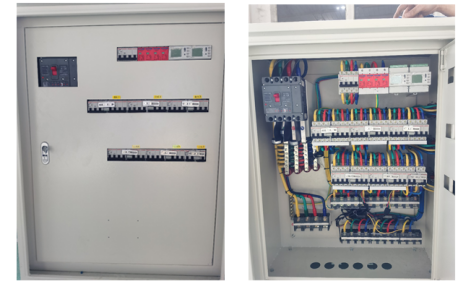

应用举例——某基站现场使用实例如下：
（3）应用场景三：直流多回路监测
DC48V电气图
产品图片：

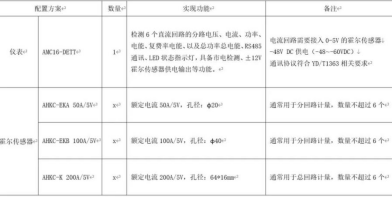

配置方案：
应用举例——某基站现场使用实例如下：
2.2方案拓扑
交流监测：
直流监测：

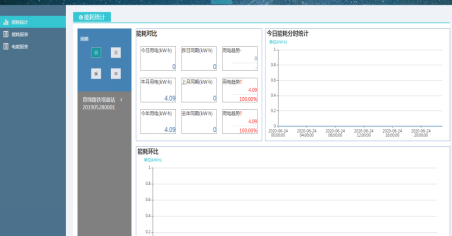

基站智慧用电云平台：
该解决方案通过对5G宏站和室分站点加装交/直流智能监控设备，通过无线采集设备，上传至系统管理平台。实现了无人化值守监控安全相关的监测数据，促进了信息流通、资源共享，提升了工作效率，实现了透明化管理，为实现“双碳”提供了保障。
3、结语
通过对5G宏基站和小基站等分站点加装交/直流智能监控设备，依托物联网、云服务等技术，实现数据的可视化，通过电量变动分析、预警监测等功能，从时间、空间维度对比分析单个基站历史用电曲线、不同基站综合用电等，实时捕捉用电曲线的异常波动。为基站的无人化值守监控、节能降损提供了有效的解决方案。
