银行营业场所末端智能安全用电管理解决方案

一、简介
      解决方案:包括硬件+软件2个部分:
            a)智能安全用电管理箱
            b)银行智慧用电管理系统
      参照标准:JGJ284-2012金融建筑电气
      设计规范:GB/T50314-2006 智能建筑设计标准

二、适用场所

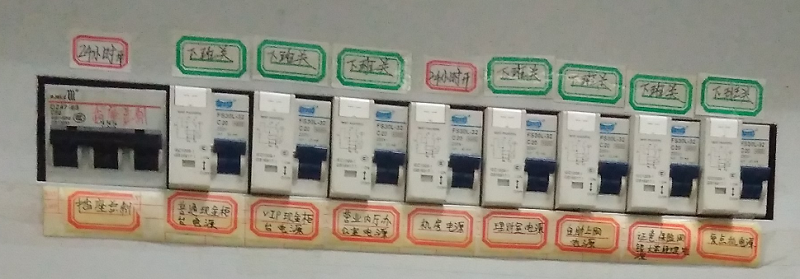

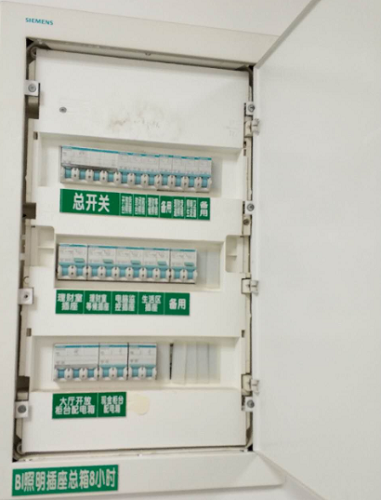

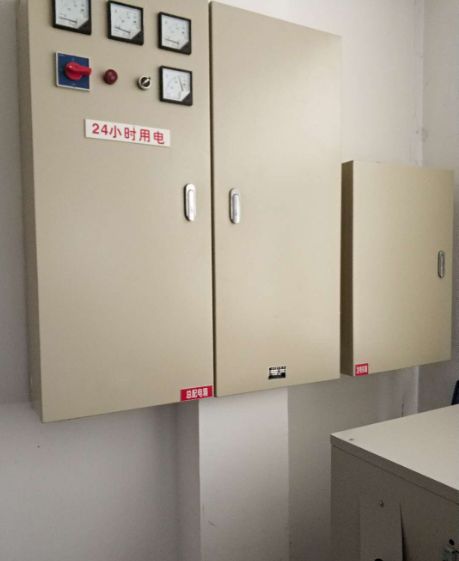

      银行营业场所末端用电管理:

三、用途
      1、末端配电箱的电参量采集
            对电压、电流、功率、电能等电参量进线采集




      2、用电安全
            实现接入回路的漏电检测、电缆温度检测;
            各种预警:过压、过流、过温、漏电等报警功能;
            能根据要求配置为故障回路的自动断开;
      3、用电管理

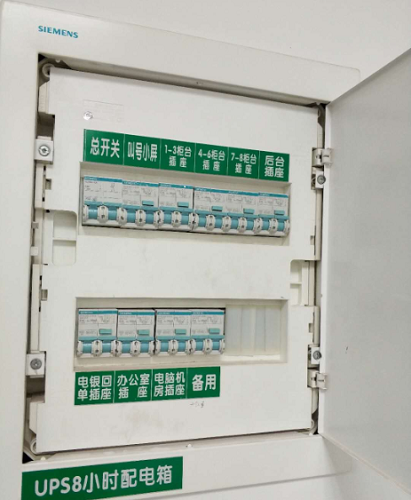

            可以根据实际回路配置:8小时用电回路和24小时用电回路;
            8小时用电回路可以设置为定时断开和闭合,不需要人为到点去手动开合操作;
            远程操作,一键断电;





四、产品简介

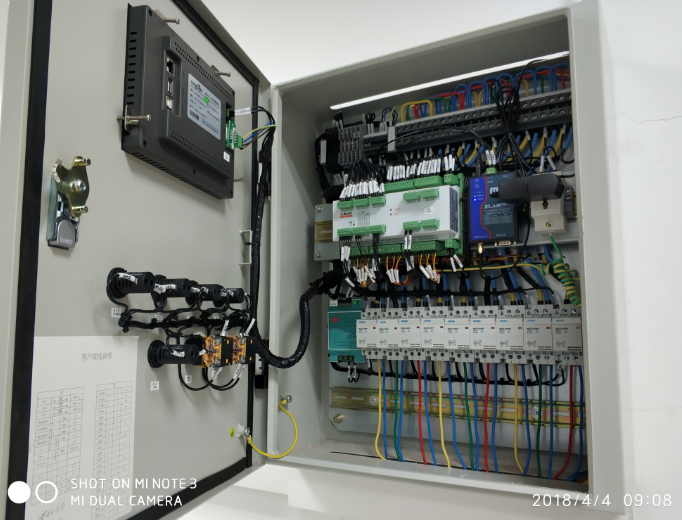

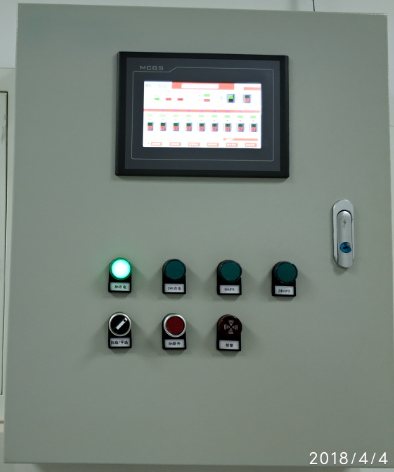

      一、智能安全用电管理箱
      总体配置:
            监控模块:1-2台
            交流接触器:6-12个
            触摸显示屏:  1台
            指示灯及开关:若干




      监控模块:
            信号输入:12路温度,-20℃-100℃ ,9路单相电流检测 ,9路漏电检测 ,12路DI
      控制输出:15路DO输出
      通讯接口:1路RS485

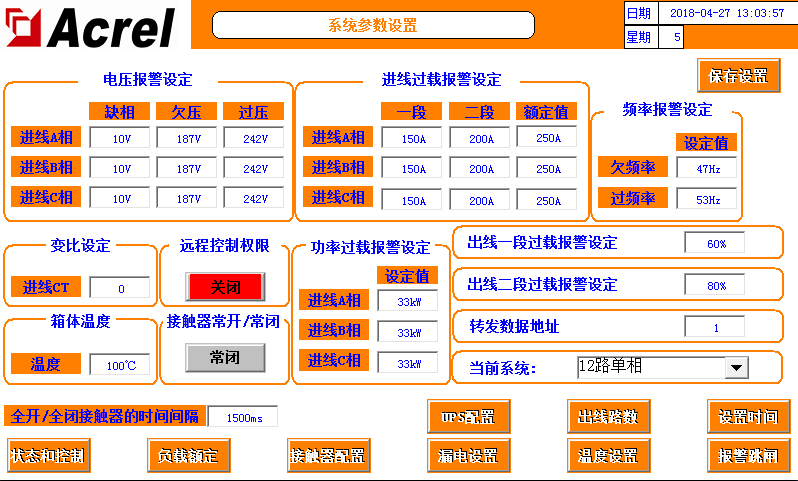

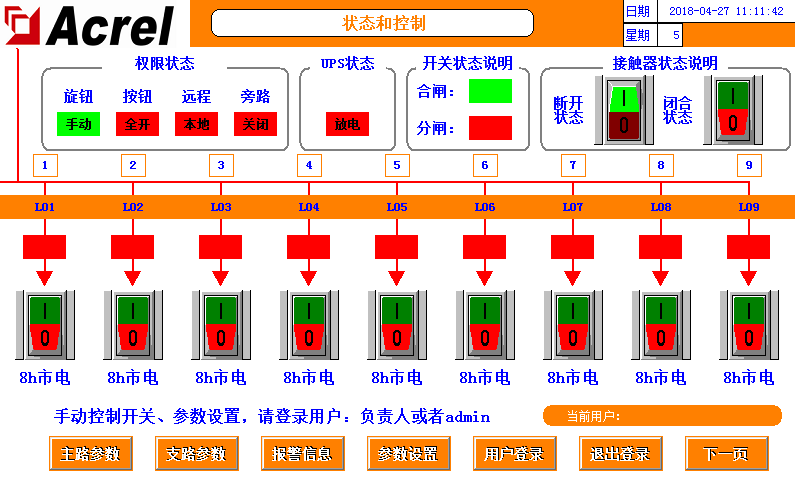

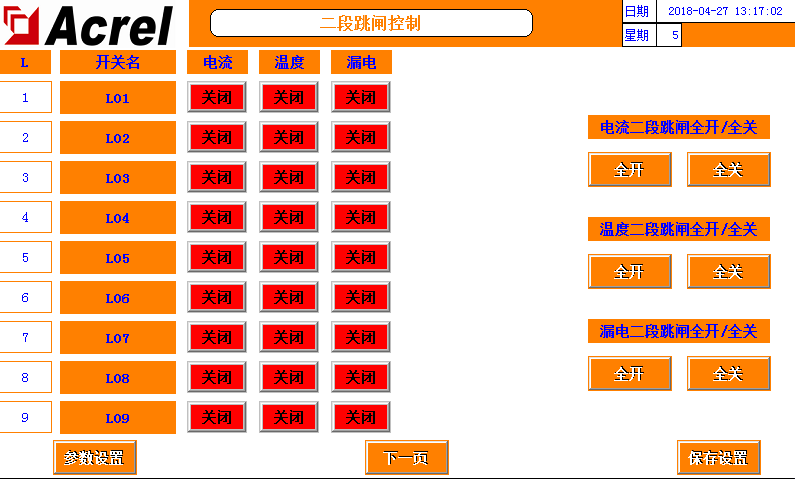

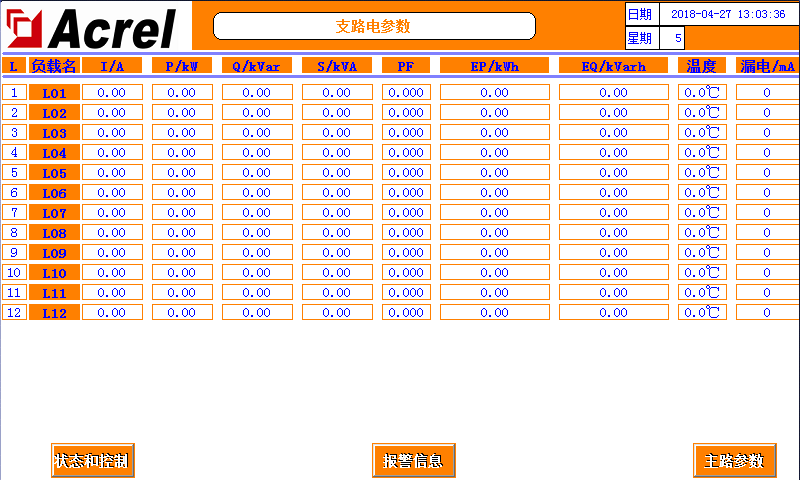

      触摸屏界面:




五、银行智慧用电管理系统平台
      利用智能安全用电管理箱进行数据采集,然后通过无线/有线通讯模块把采集到的数据上传到云端。上传的信息包括项目信息、主机信息、探测器信息、事件记录、故障记录、报警记录以及柜子采集到的实时数据。
      主要技术指标
            数据上传频率:2分钟
            报警输出延时:<=5s
            通信方式:RS485、4G、以太网
            并发访问量:>=10000
            历史数据存储:>=3年

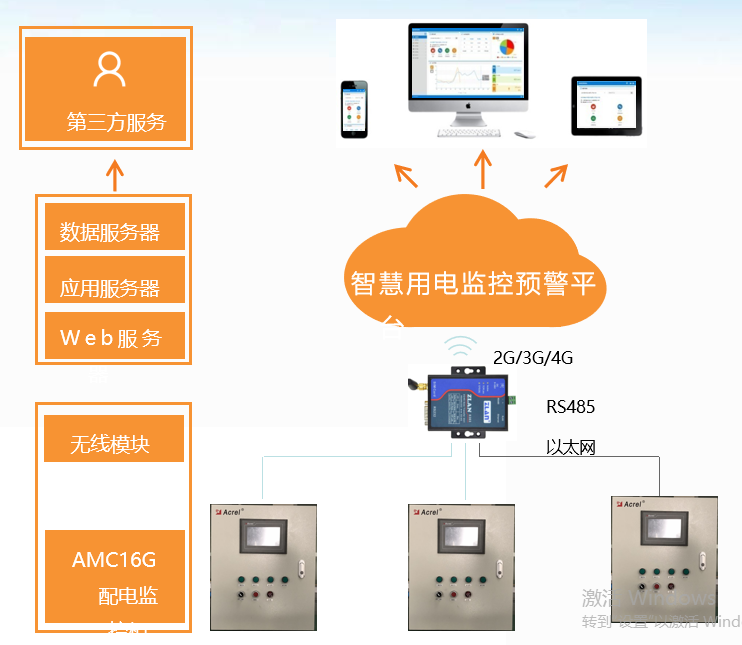

      平台整体架构

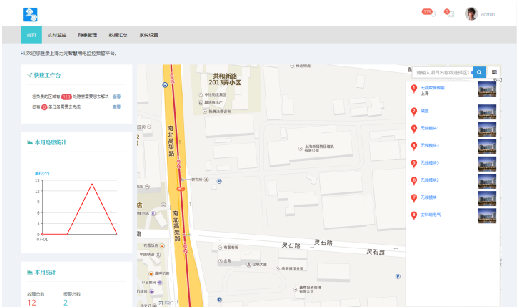

      平台主页
            (1)消息提醒:显示需要处理的任务及报警消息,点击“查看”按钮跳转到报警确认界面或任务处理界面,支持批量确认和删除报警信息
            (2)隐患统计:以曲线图的方式展示当月隐患数量
            (3)地图查询:地图查询项目信息




      实时监控
            (1)地图查询:地图查询项目信息
            (2)设备监控:可以按监控设备识别号、省、市、区县筛选,显示设备图片、设备识别号、设备详情、报警记录
            (3)柜体监控:可以按监控设备识别号、柜体ID、区域筛选,显示设备图片、设备识别号、柜体ID、DI、DO实时状态
            (4)事件查看:可以按时间、监控设备识别号、柜体ID、区域筛选,显示事件记录
            (5)探测器控制:可以对监控单元的分闸、合闸、复位进行遥控操作,并远程设置漏电、温度、电压、开关量等参数。
            (6)探测器参数设置:可以对某个柜体设备下的某个回路发送参数设置命令;可以远程设置监控设备下的某个回路的漏电、温度、电压、开关量等参数值。

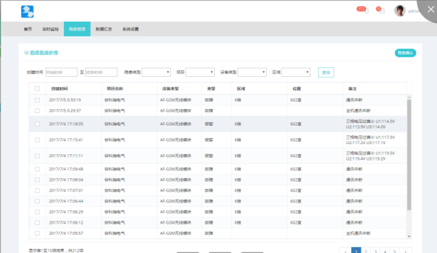

      隐患管理
            (1)隐患查询:不同权限人员可以查看不同信息;
            (2)下发工单:点击“派发”后生成工单,同时向执行人员发送工单信息;
            (3)工单处理:对工单上的信息进行相关的处理与操作;
            (4)工单历史记录查询:可以按报警时间、区域、状态、监控设备识别号、柜体ID显示工单记录。

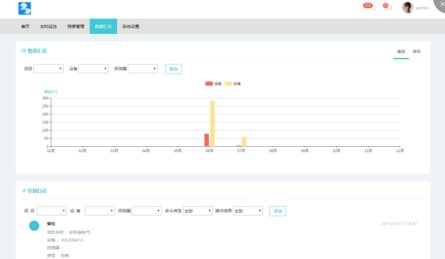

      数据汇总
            (1)对系统所收集的所有监测记录进行汇总处理,包括汇总信息表格的生成,汇总信息曲线图的展示,控制日志的展示模块等。
            (2)通过云端储存的大量数据进行数据分析,形成多种图形及报表。

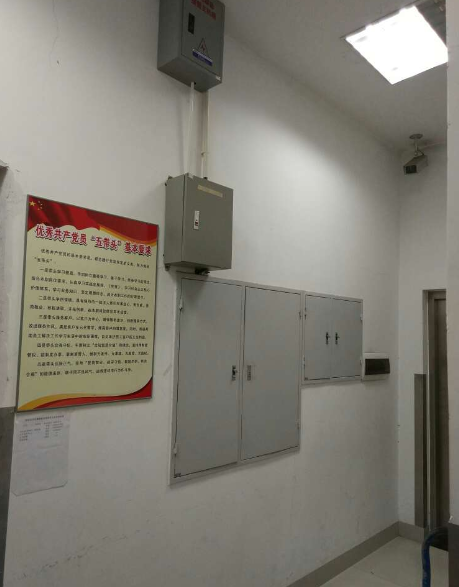

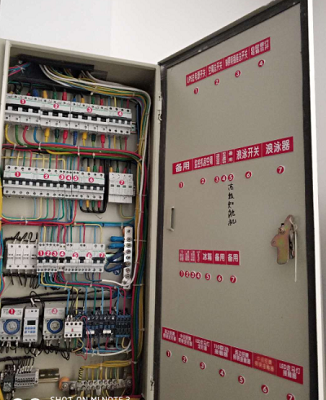

六、应用案例

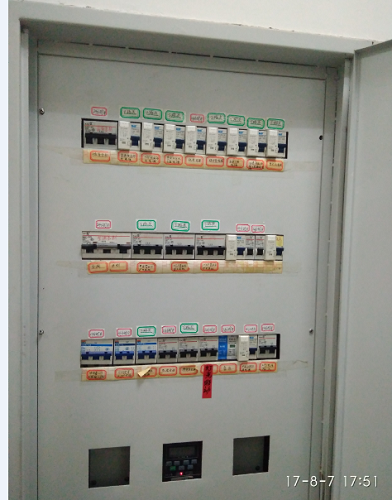

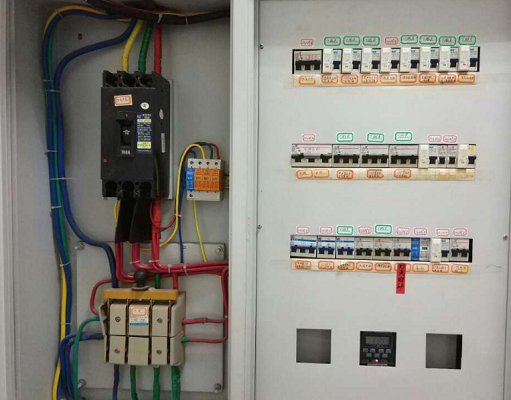

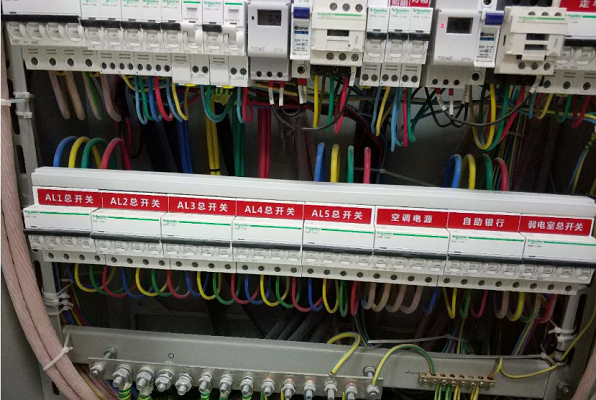

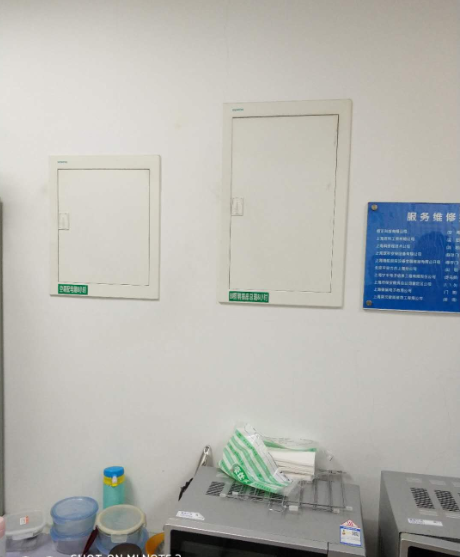

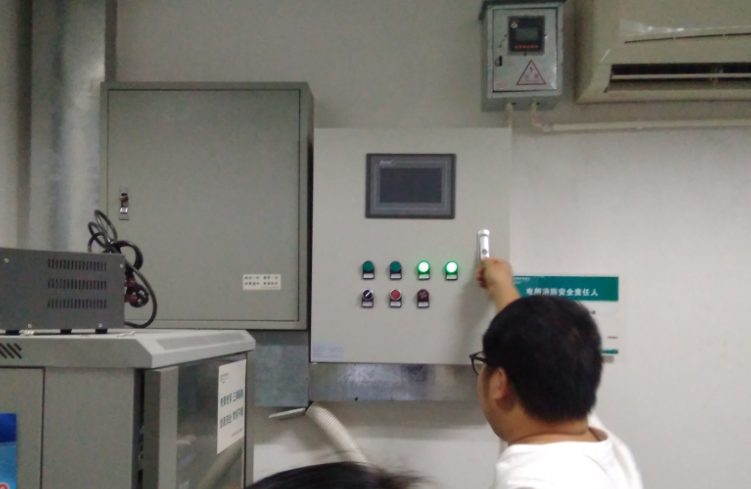

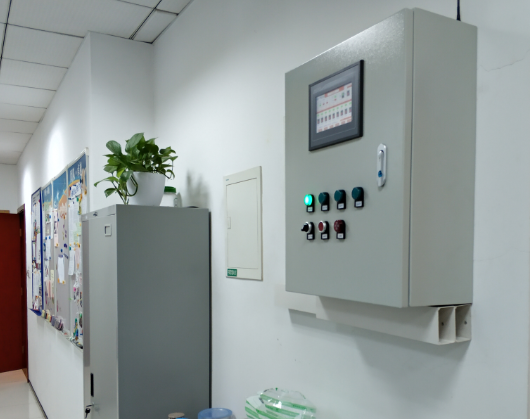

      改造效果
