一种带开关量的开口式电流互感器的应用-具备异常打开报警、停电上报

摘 要：介绍了开口式电流互感器在改造项目中的应用，以及带开关量的开口式电流互感器的作用，和常规开口互感器对比的优势，并结合工程实例分析。

关键词 低压配电系统 开关量 开口式 电流互感器 防窃电 工作原理

1.引言

    随着我国电力工业中城网及农网的改造，以及低压配电系统的自动化程度不断提高，开口式电流互感器作为低压配电系统中的一种重要电气元件，在电网改造中的作用越来越明显，已被广泛地应用于测量、计量、继电保护、系统监测、接地保护和各种电力系统分析之中。

    但是，目前市场上的开口式低压互感器在安装的时候可能会出现卡扣没卡紧导致铁芯没有完全闭合；或者在运行过程中，互感器外壳受到很大应力作用，外壳铰链断裂，导致上下铁芯不闭合，影响互感器精度或者没有电流输出。带开关量的开口式电流互感器能够有效的向仪表或者后台反馈上述情况，在电力监控项目上有广阔的运用前景。

2.电流互感器工作原理

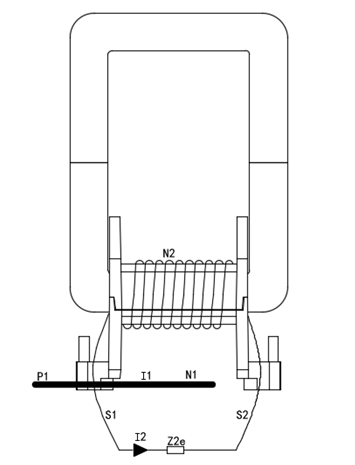

    开口低压电流互感器的工作原理如图1所示，开口电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流，N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。但是由于开口式电流互感器的铁芯切开后，使铁芯的性能下将的比较厉害，所以必须将互感器的铁芯截面积加大，而且提高安匝数，将I1×N1=I2×N2≥100AN。

    另外，该互感器上的开关量开关，当互感器卡扣没卡好或是互感器老化导致壳体破裂，开关按钮弹起，常闭变常开，信号终止传输，互感器无信号输出；当互感器卡扣正常是，开关状态为常闭，互感器正常工作。

3.开口式电流互感器

    开口式电流互感器主要应用于工业中城网、农网改造项目。特点是安装方便，无需拆除一次母线，亦可带电操作。但是，目前市场上的低压开口式互感器存在以下缺点：

    （1）市场上的开口式电流互感器在安装的时候可能会出现卡扣没卡紧或是铁芯没有闭合，在运行过程中会出现互感器脱落或者断开的风险；

    （2）开口式电流互感器在安装后如果被人为二次打开后，会出现无信号等问题。

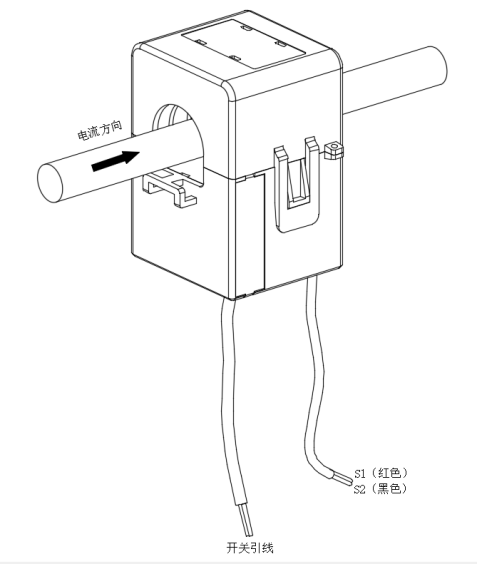

    针对上述不足，AKH-0.66/K-SW系列电流互感器，可以解决上述问题。此互感器外形美观，安装维护方便简洁。如图2所示，该互感器具备以下几个优点：

    （1）AKH-0.66/K-SW系列电流互感器，安装时无需将电断开，可以带电操作，闭合直接使用即可现场安装简便，减少人力成本；

    （2）AKH-0.66/K-SW系列电流互感器，在该模块有4根引线，两根传输电流信号，两根传输开关量信号；

    （3）AKH-0.66/K-SW系列电流互感器，当卡扣没卡好或是互感器老化导致壳体破裂，上下壳体弹开，铁芯接触不良，卡在互感器下壳体的开关凸起按钮就会向上弹出，开关断开，开关量信号终止传输，起到提示开口式低压互感器停止工作的作用。

    （4）AKH-0.66/K-SW系列电流互感器，上下壳体带有铅封孔，一旦安装完毕立即进行铅封。

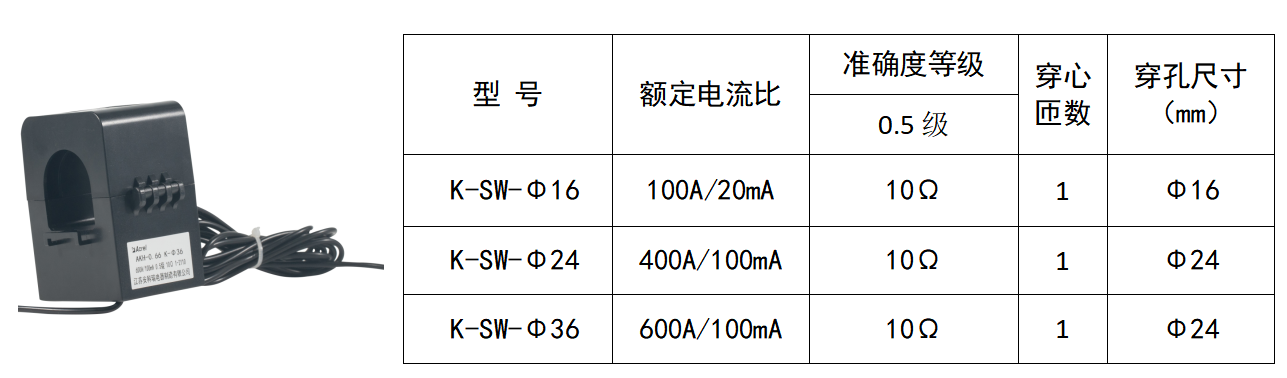

4.参数对照表

4.结束语

    AKH-0.66/K-SW系列电流互感器的出现，具备异常打开报警、停上电事件上报等功能，同时也为企业降低了人力物力成本，由于市场巨大，一旦形成生产能力，也可带动其他行业的飞速发展。
